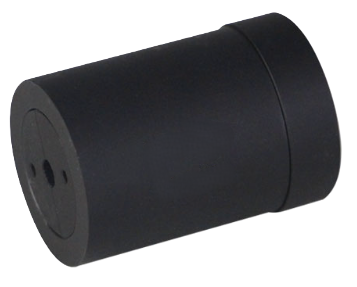

ISO-S - компактные изоляторы свободного пространства
- Малые габариты.
- Широкий выбор длин волн: 405 - 1550 нм.
- Пиковая изоляция >30 дБ.
- Корпус из анодированного алюминиевого сплава 6061-T6.
Изолятор свободного пространства ISO-S от LBTEK – это малогабаритная версия стандартного изолятора, сохраняющая все ключевые функциональные возможности в корпусе уменьшенного размера, что упрощает его интеграцию в компактные оптические системы и установки. Изолятор представляет собой поляризационно-зависимое устройство, состоящее из трех ключевых компонентов:
- Входного поляризационного оптического элемента.
- Вращателя Фарадея.
- Выходного поляризационного оптического элемента.
Принцип работы оптического изолятора
Угол между направлениями пропускания входного и выходного поляризационных элементов составляет 45°. При прямом распространении света входной поляризационный элемент действует как поляризатор, формируя линейно-поляризованное излучение, которое поступает во вращатель Фарадея. Вращатель Фарадея поворачивает плоскость поляризации линейно-поляризованного света на 45°, в результате чего световой пучок полностью проходит через выходной поляризационный элемент. При обратном распространении света вращатель Фарадея продолжает вращать плоскость поляризации света в том же направлении, что и при прямом ходе. В этом случае плоскость поляризации света поворачивается на 90° относительно исходного направления и становится перпендикулярной направлению пропускания входного поляризационного элемента.

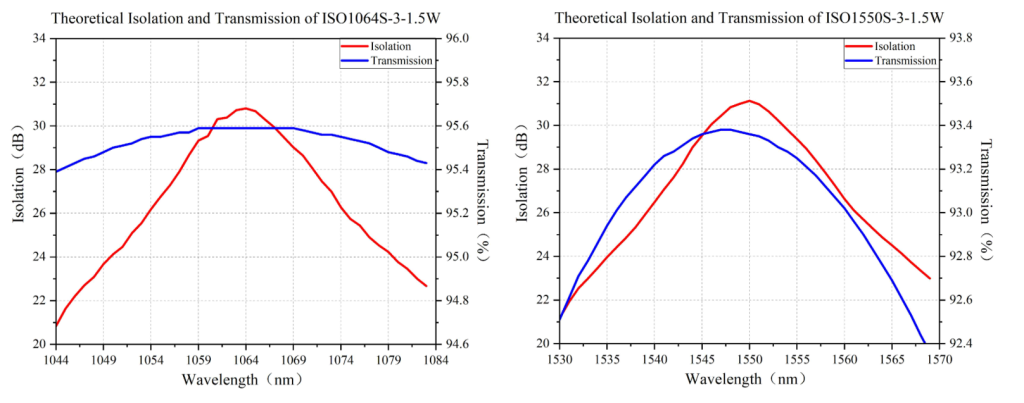

Теоретические характеристики изоляции и пропускания
Таким образом, изоляторы свободного пространства ISO-S представляют собой пассивные оптические устройства, использующие эффект Фарадея в кристаллах для изоляции отраженного света и обеспечения однонаправленного распространения излучения. Они применяются для сохранения линейной поляризации света и защиты оптических систем от нежелательных эффектов, вызванных обратными отражениями или сигналами. Доступны различные модели с центральными длинами волн в диапазоне от 405 нм до 1550 нм.
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Длина волны
|
405 - 1550 | нм |
|
Апертура
|
3 | % |
|
Средняя мощность
|
1; 1,5 | Вт |
|
Пиковая изоляция
|
30 | дБ |
|
Направление поляризации вращения
|
45 ± 0,5 | ° |
|
Порог повреждения
|
1 | Дж/см2 |
|
Температура хранения
|
-10 ~ 60 | ℃ |
|
Материал
|
алюминиевый сплав |

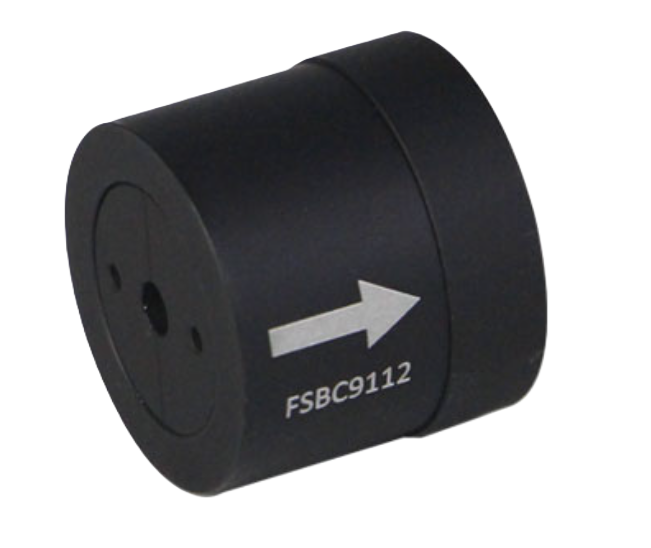

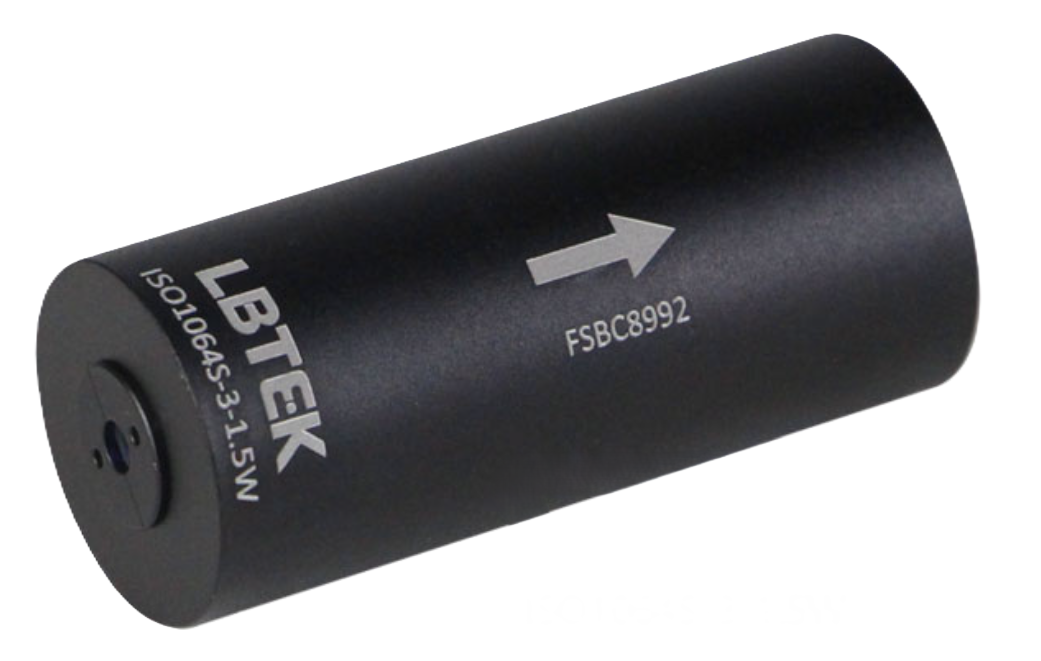

Модели серии ISO-S
| Модель | Длина волны, нм | Средняя мощность, Вт | Коэфф. пропускания, % | Габариты, мм |
|---|---|---|---|---|
|
ISO405S-3-1W
|
405±10 | 1 | >90 | Ø22×27 |
|
ISO633S-3-1W
|
633±10 | 1 | >72 | Ø22 (Ø22,5) × 19,5 |
|
ISO780S-3-1W
|
780±10 | 1 | >85 | Ø22 (Ø22,5) × 29,5 |
|
ISO850S-3-1W
|
850±10 | 1 | >85 | Ø22 (Ø22,5)×31,3 |
|
ISO1064S-3-1,5W
|
1064±10 | 1,5 | >92 | Ø22×51,6 |
|
ISO1550S-3-1,5W
|
1550±10 | 1,5 | >92 | Ø22×27 |
- Защита лазерных источников.
- Квантовая оптика и научные исследования.
- Телекоммуникационные системы.
- Измерения с высокой точностью.
- Усилительные каскады.
