LCCPG - дифракционные ЖК-решетки
LCCPG - серия дифракционных жидкокристаллических решеток.
- Размеры 10x15 мм.
- Световая апертура 8x8 мм.
- Толщина 3 - 12 мкм.
- Период решетки 70 - 108 мкм.
- Просветляющее покрытие 500 - 1700 нм.
- Совместимы с контроллерами напряжения LCVRC-2K25.
Производитель: LBTEK

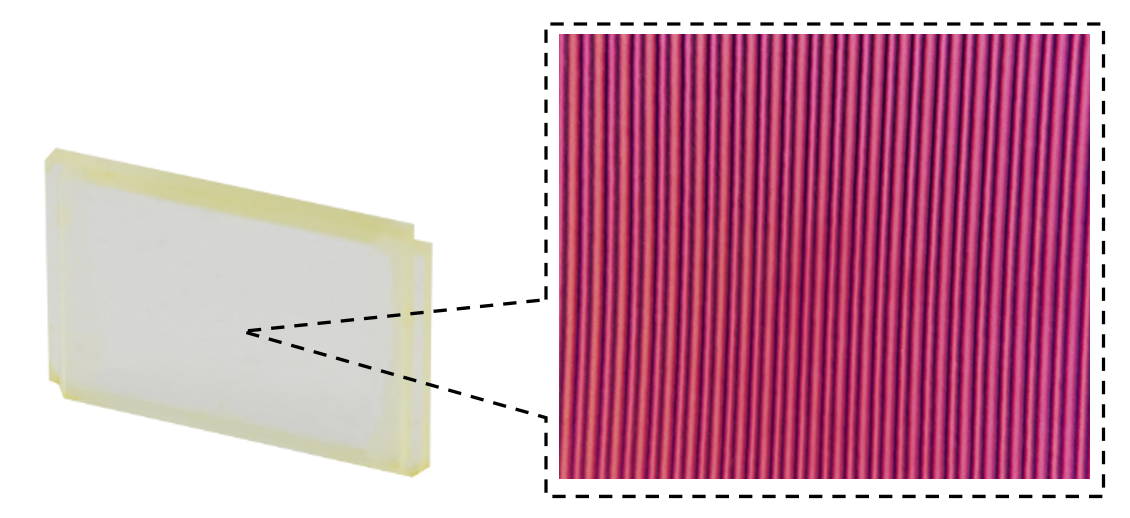

Дифракционные ЖК-решетки решетки LCCPG изготовлены на основе двух слове проводящего стекла с покрытием из оксида индия-олова (ITO), между которыми расположен слой жидких кристаллов.
Принцип работы основан на управляемом изменении ориентации жидкокристаллических молекул. Под воздействием напряжения молекулы быстро перестраиваются, формируя периодическую структуру, аналогичную дифракционной решетке. Изменяя величину приложенного напряжения, можно контролировать оптическую задержку в жидкокристаллическом слое, тем самым регулируя дифракционную эффективность в заданном диапазоне длин волн.
Ключевые особенности:
- Многослойная структура из ITO-стекла и слоя жидких кристаллов.
- Дифракционная эффективность >90%.
- Просветляющее покрытие на выбор: 500 - 700 нм, 700 - 1100 нм или 1100 - 1700 нм.
- Быстрое управление за счет приложения регулируемого напряжения.
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
|
Модель
|
LCCPG07-108-0808 |
LCCPG12-108-0808 |
LCCPG03-70-0808 |
|
|
Размеры
|
10x15 | мм | ||
|
Световая апертура
|
8x8 | мм | ||
|
Просветляющее покрытие
|
500 - 700 / 700 - 1100 / 1100 - 1700 (по запросу) | нм | ||
|
Плоскостность (@633 нм)
|
λ/4 |
- | ||
|
Дифракционная эффективность
|
>90 |
% | ||
|
Толщина
|
7 | 12 | 3 | мкм |
|
Допуск на толщину
|
±10 | % | ||
|
Однородность толщины
|
±5 |
% |
||
|
Материал (стекло)
|
K9 / ITO |
- | ||
|
Сопротивление ITO
|
350 - 400 |
Ом/площадь | ||
|
Период решетки
|
108 | 108 | 70 | мкм |
- Спектроскопия и интерферометрия.
- Оптические датчики.
- Лазерные технологии.
- Научные исследования.
