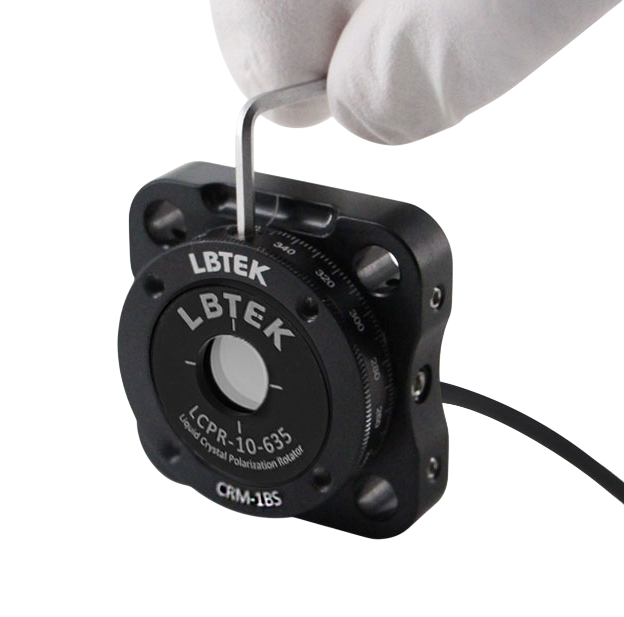

LCPR - жидкокристаллические вращатели плоскости поляризации
- Диаметр корпуса 25,7 мм, совместимость с Ø1-дюймовыми держателями.
- Световая апертура Ø10 мм.
- Рабочая длина волны 635 нм.
- Коэффициент экстинкции >1000:1.
- Угол вращения плоскости поляризации >180°.
- Совместимы с контроллерами напряжения LCVRC-2K25.
Вращатели плоскости поляризации LCPR состоят из фазовой жидкокристаллической пластинки и четвертьволновой пластинки истинно нулевого порядка. Эта конструкция заключена в механический корпус с проводным подключением. Поляризованный пучок поступает с фазовой пластинки, быстрая ось которой ориентирована под углом 45° к быстрой оси четвертьволновой пластинки. Регулируя величину фазовой задержки путем подачи внешнего переменного напряжения на фазовую ЖК-пластинку, изменяется эллиптическая поляризация выходного света. После прохождения через четвертьволновую пластинку эллиптически поляризованный свет преобразуется в линейно поляризованный с различными направлениями поляризации, что обеспечивает управление вращением плоскости поляризации выходного пучка. Вращатели плоскости поляризации серии LCPR позволяют непрерывно изменять направление поляризации падающего света на 180° под управлением внешнего переменного напряжения. Устройства отличаются высоким коэффициентом экстинкции, AR-покрытием с двух сторон и отсутствием дополнительных вибраций благодаря конструкции без подвижных частей.
Ключевые особенности:
- Конструкция из фазовой ЖК-пластинки и четвертьволновой пластинки истинно нулевого порядка, заключенная в механический корпус.
- Непрерывное вращение плоскости поляризации более чем на 180° путем приложения внешнего переменного напряжения.
- Высокий коэффициент экстинкции и скорость отклика.
- Совместимость со стандартными держателями оптики.

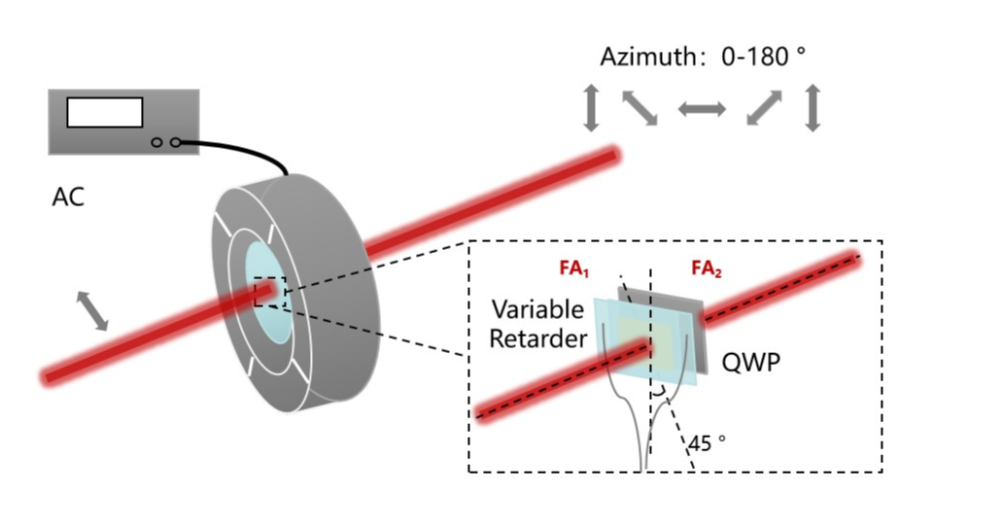

Принцип работы жидкокристаллических вращателей плоскости поляризации:
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Модель
|
LCPR-10-635 |
|
|
Диаметр корпуса
|
25,7 | мм |
|
Толщина корпуса
|
9 | мм |
|
Рабочая длина волны
|
635 | нм |
|
Световая апертура
|
Ø10 | мм |
|
Угол вращения плоскости поляризации
|
>180 | ° |
|
Разность переданного волнового фронта
|
<λ/4 @633 нм | - |
|
Коэффициент пропускания
|
>69 @400-420 нм >80 @420-500 нм >90 @500-700 нм |
% |
|
Коэффициент экстинкции
|
>1000:1 | - |
|
Отклонение проходящего излучения (без корпуса)
|
<6 | угл. мин |
|
Отклонение проходящего излучения (в корпусе)
|
<10 | угл. мин |
|
Качество обработки поверхности
|
60/40 | s/d |
|
Просветляющее покрытие
|
Ravg<0,5 @400-700 нм | % |
|
Диапазон рабочих температур
|
-20 - +45 | °C |
- Спектрометрия.
- Машинное зрение.
- 3D-дисплеи.
- Лазерные технологии.
