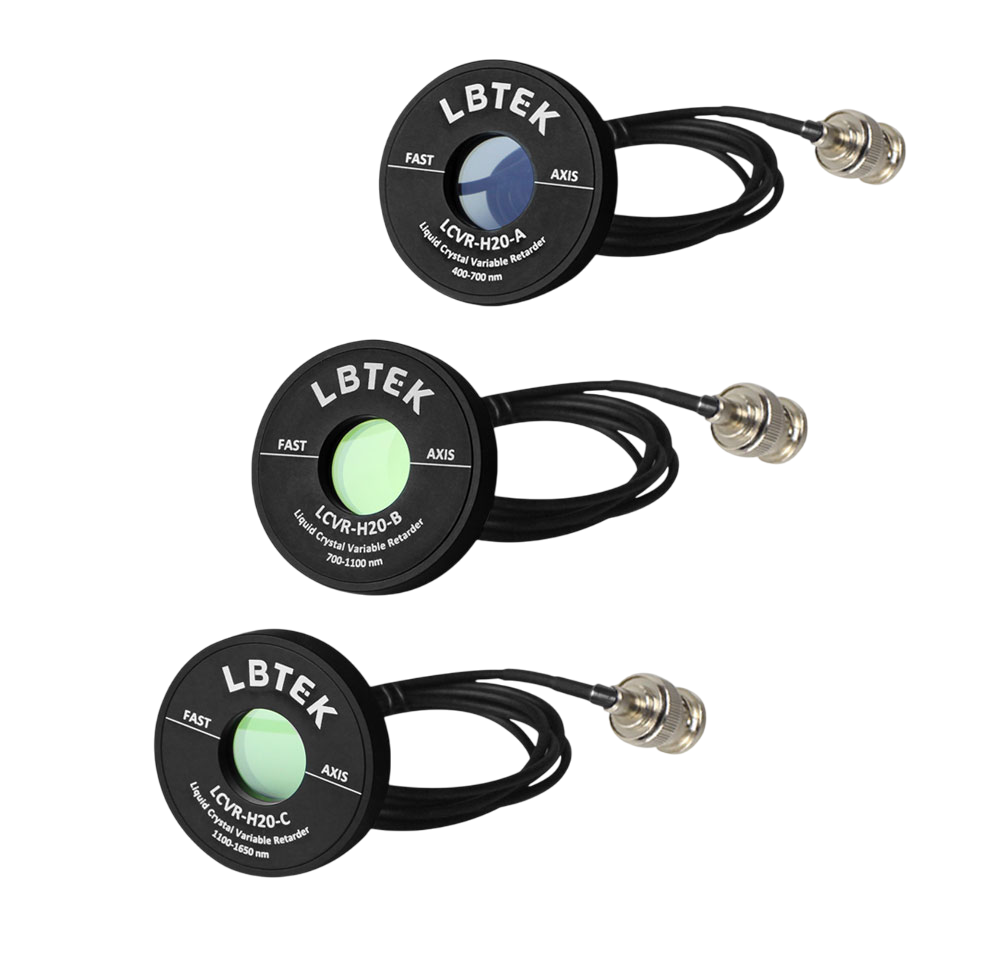

LCVR - фазовые ЖК-пластинки
- Диаметр корпуса 25,4 мм или 50,8 мм.
- Световая апертура Ø10 мм или Ø20 мм.
- Просветляющее покрытие 400 - 700 нм, 700 - 1100 нм или 1100 - 1700 нм.
- Фазовая задержка от 0 до λ/2.
- Доступны модели с компенсацией и без нее.
- Совместимы с контроллерами напряжения LCVRC-2K25.
Фазовые пластинки LCVR представляют собой оптические элементы на основе нематических жидких кристаллов и ITO-стекла, заключенные в прочный механический корпус с проводным подключением. Управление осуществляется путем подачи внешнего переменного напряжения, что позволяет быстро изменять ориентацию быстрой оси молекул жидкого кристалла и тем самым точно регулировать фазовую задержку.
Пластинки имеют 2 типичных сценария применения. Они могут работать как поляризационные модуляторы, тогда наибольший диапазон регулировки достигается при угле 45° между осью устройства и плоскостью линейно поляризованного входного света. А также могут использоваться для осуществления фазовой задержки, при таком сценарии ось поляризации входного света должна быть параллельна оси устройства (0°). Регулировка задержки реализуется без механических компонентов, что гарантирует быстрый отклик, хорошую равномерность задержки, высокую надежность и долговечность. В серии доступны модели с компенсацией для устранения остаточной фазовой задержки, что позволяет регулировать задержку в диапазоне 0 - λ/2 (в отличие от пластинок без компенсации, где начальная задержка может быть ненулевой).
Ключевые особенности:
- Структура из ITO-стекла и нематических жидких кристаллов, заключенная в механический корпус.
- Управление путем приложения внешнего переменного напряжения.
- Регулировка задержки от нескольких нанометров до λ/2 (для моделей без компенсации) и от 0 до λ/2 (для моделей с компенсацией).
- Выполняет функции поляризационного модулятора или фазовой пластинки.
- Быстрый отклик, широкий диапазон длин волн и рабочих температур.
- Корпус диаметром 25,4 мм или 50,8 мм с отметкой направления быстрой оси жидких кристаллов.
- Совместимость со стандартными держателями оптики.
Принцип работы фазовой пластинки в качестве поляризационного модулятора:
Без компенсации:
| Параметр | Значение | Ед. измерения | |||||
|---|---|---|---|---|---|---|---|
|
Модель
|
LCVR-H10-A | LCVR-H10-B | LCVR-H10-C |
LCVR-H20-A |
LCVR-H20-B |
LCVR-H20-C |
|
|
Диаметр корпуса
|
25,4 | 50,8 | мм | ||||
|
Толщина корпуса
|
9 | мм | |||||
|
Рабочая длина волны (AR-покрытие)
|
400 - 700 | 700 - 1100 | 1100 - 1700 |
400 - 700 |
700 - 1100 |
1100 - 1700 |
нм |
|
Коэффициент пропускания
|
>70 @400-425 нм >85 @425-500 нм >90 @500-700 нм |
>90 @700-800 нм >85 @800-1100 нм |
>85 @1100-1700 нм |
>80 @400-450 нм >90 @450-520 нм >95 @520-700 нм |
>90 @700-850 нм >88 @850-1100 нм |
>88 @1100-1350 нм >90 @1350-1700 нм |
% |
|
Коэффициент отражения
|
Ravg<0,5 (при угле падения 0°) |
% | |||||
|
Материал
|
Нематический жидкий кристалл / ITO-стекло | - | |||||
|
Световая апертура
|
Ø10 |
Ø20 |
мм | ||||
|
Разность переданного волнового фронта
|
<λ/4 @633 нм |
- | |||||
|
Отклонение проходящего излучения (без корпуса)
|
<1 |
угл. мин | |||||
|
Отклонение проходящего излучения (в корпусе)
|
<10 |
угл. мин |
|||||
|
Величина фазовой задержки
|
50 нм - λ/2 |
50 нм - λ/2 |
60 нм - λ/2 |
60 нм - λ/2 |
60 нм - λ/2 |
100 нм - λ/2 |
|
|
Качество обработки поверхности
|
40/20 | s/d | |||||
|
Диапазон рабочих температур
|
-20 - +45 |
°C |
|||||
|
Время отклика (нарастание/спад) @25°C
|
15,5 / 1,5 |
15,5 / 1,5 |
40,7 / 3,1 |
15,5 / 1,5 |
15,5 / 1,5 |
40,7 / 3,1 |
мс |
|
Однородность фазовой задержки
|
<λ/100 |
<λ/30 |
- | ||||
С компенсацией:
| Параметр | Значение | Ед. измерения | |||||
|---|---|---|---|---|---|---|---|
|
Модель
|
LCVR-H10C-A |
LCVR-H10C-B |
LCVR-H10C-C |
LCVR-H20C-A |
LCVR-H20C-B |
LCVR-H20C-C |
|
|
Диаметр корпуса
|
25,4 | 50,8 | мм | ||||
|
Толщина корпуса
|
9 | мм | |||||
|
Рабочая длина волны (AR-покрытие)
|
400 - 700 | 700 - 1100 | 1100 - 1700 |
400 - 700 |
700 - 1100 |
1100 - 1700 |
нм |
|
Коэффициент пропускания
|
>70 @400-425 нм >85 @425-500 нм >90 @500-700 нм |
>90 @700-800 нм >85 @800-1100 нм |
>85 @1100-1700 нм |
>80 @400-450 нм >90 @450-520 нм >95 @520-700 нм |
>90 @700-850 нм >88 @850-1100 нм |
>88 @1100-1350 нм >90 @1350-1700 нм |
% |
|
Коэффициент отражения
|
Ravg<0,5 (при угле падения 0°) |
% | |||||
|
Материал
|
Нематический жидкий кристалл / ITO-стекло | - | |||||
|
Световая апертура
|
Ø10 |
Ø20 |
мм | ||||
|
Разность переданного волнового фронта
|
<λ/4 @633 нм |
- | |||||
|
Отклонение проходящего излучения (без корпуса)
|
<3 |
угл. мин | |||||
|
Отклонение проходящего излучения (в корпусе)
|
<10 |
угл. мин |
|||||
|
Величина фазовой задержки
|
0 нм - λ/2 |
||||||
|
Качество обработки поверхности
|
60/40 | s/d | |||||
|
Диапазон рабочих температур
|
-20 - +45 |
°C |
|||||
|
Время отклика (нарастание/спад) @25°C
|
15,5 / 1,5 |
15,5 / 1,5 |
40,7 / 3,1 |
15,5 / 1,5 |
15,5 / 1,5 |
40,7 / 3,1 |
мс |
|
Однородность фазовой задержки
|
<λ/100 |
<λ/30 |
- | ||||
- Лазерные системы.
- Поляризационная оптика.
- Квантовая оптика.
- Научные исследования по спектроскопии.
