Линейка многосердцевинных волокон от компании Fibercore

19.09.2018

В сфере телекоммуникаций многосердцевинные волокна могут использоваться для того, чтобы передавать данные не по одной световедущей части, а путём использования нескольких сердцевин в одном волокне.

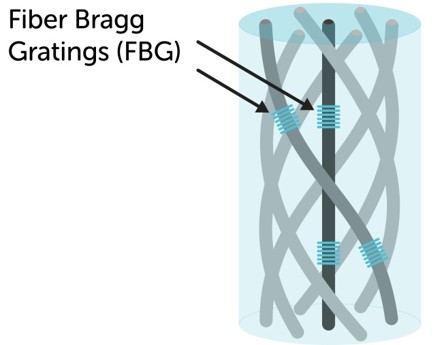

Если сердцевины волокна обладают повышенной фоточувствительностью, то них можно записать волоконные решётки Брэгга (ВБР), что дает возможность изготовить датчик 3D-формы. Такие волокна подходят для применения при минимально инвазивных процедурах.


Возможности компании Fibercore в сфере производства многосердцевинных волокон

Компания Fibercore обладает рядом преимуществ в производстве многосердцевинных волокон, заключающихся в применении трёх ключевых технологий:

  • Модифицированные станки для производства заготовок MCVD методом, позволяют изготавливать многосердцевинные волокна с любыми параметрами:  используемые в сфере телекоммуникаций (с низкими оптическими потерями) или, например, легированные эрбием или иттербием.
  • Ультразвуковое сверление. Наличие встроенного устройства ультразвукового сверления, позволяет располагать сердцевины в любой части оболочки волокна.
  • Технология изготовления SPUN-волокна позволяет изготовить 3D-датчики формы, способные также определять направление скручивания

Сочетание вышеописанных технологических возможностей, позволяет изготовить самые различные волокна, что дает возможность заказчику выбрать оптимальную для него конструкцию для выполнения его задач.

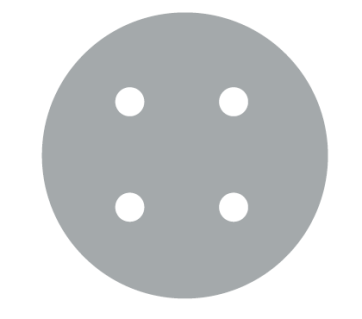

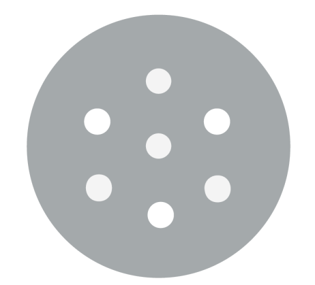

7 сердцевин           4 сердечника

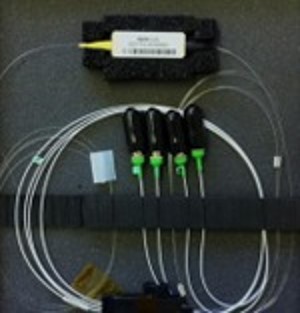

Чтобы соединить стандартные волокна с многосердцевинными, требуются специальные компоненты, называемые Fan Outs, которые являются переходным элементом между отдельными волокнами и соответствующими им световедущими частями многосердцевинных волокон


Рисунок3.png  Рисунок4.jpg


Преимущества:

  • Одновременная передача различных сигналов по разным сердцевинам
  • Возможность использования конструкции с фоточувствительными сердцевинами для записи ВБР
  • SSM-7C1500 (6.1 / 125), SPUN - волокно, идеально подходящее для изготовления датчиков 3D-формы;
  • Может использоваться для увеличения потенциального объёма передаваемых данных по одному волокну

Области применения

  • 3D измерение формы
  • Телекоммуникации
  • Датчики температуры и деформации
  • Мониторинг состояния конструкций зданий и сооружений
  • Активные оптические кабели (AOC)
  • SDM
В нашем онлайн-каталоге в найдете такие многосердцевинные волокна от компании Fibercore, как SМ-4C1500 (8,0/125) /0010SМ-7C1500 (6,1/125)SSМ-7C1500 (6,1/125)

 Параметры  Значение               Единицы измерения
  SМ-4C1500 (8,0/125) /0010
SМ-7C1500 (6,1/125) SSМ-7C1500 (6,1/125)
Рабочая длина волны 1520 - 1650 нм
Длина волны отсечки 1300 - 1500 нм
Числовая апертура 0,14 - 0,17   0,20 - 0,22
Диаметр поля моды 7,4 - 8,5 @ 1550 нм 5,7 - 6,5 @ 1550 нм мкм
Диаметр оболочки 125 ± 1 мкм
Расстояние между сердцевинами 50   35 мкм
Диаметр покрытия 245 ± 12 200 ± 7 мкм
Тип покрытия Двойной акрилат  -
Рабочая температура от -55 до +85  oC

Производитель Fibercore (Великобритания) - был основан в 1982 году на базе Университета Саутгемптона (Optical Fiber Group of the University of Southampton). Ключевыми направлениями деятельности Fibercore является внедрение результатов передовых научных исследований в области волоконной оптики и фотоники в серийные продукты, а также производство оптических волокон для специальных применений.

Компания «Специальные Системы. Фотоника» является эксклюзивным дистрибьютором компании Fibercore и оказывает техническую поддержку по всей линейке продукции Fibercore на территории России и ЕАЭС.

Вы можете получить любую дополнительную информацию о продукции и технологиях Fibercore, обратившись к специалистам нашей компании любым удобным для вас способом
