Перестраиваемые оптические фильтры от Santec (Япония)

06.08.2020

Перестраиваемые оптические фильтры от компании Santec это высококлассные приборы для использования в широком спектре применений: научные исследования, тестирование параметров передачи, настройка длины волны WDM и многое другое. Фильтры представлены в двух вариантах: Gaussian, использующие диэлектрические многослойные покрытия и Flat-Top, использующие решетки. Приборы доступны в диапазоне от 980 до 1630 нм с ручным или программируемым управлением.

Компания Santec (Япония) основана в 1979 году и производит инновационные продукты с проверенным качеством и надежностью. Производитель владеет ключевыми производственными процессами для создания лазеров, инструментов и компонентов, которые отвечают строгим требованиям.

Ниже представлена таблица доступных к заказу моделей перестраиваемых оптических фильтров:

		Профиль фильтра	Крутизна фильтра	Управление	Диапазон длин волн	Полоса пропускания
OTF-980		Flat-Top	1000 дБ/нм	Программируемое, сенсорный дисплей	C&L-диапазон /85 нм	Регулируемая
OTF-350		Flat-Top	400 дБ/нм	Ручное	C&L-диапазон /80 нм O-диапазон /40 нм	Регулируемая
OTF-930		Gaussian	-	Программируемое	C&L-диапазон /80 нм O-диапазон /80 нм	Фиксированная / настраиваемая
OTF-320		Gaussian	-	Ручное	C&L-диапазон /80 нм C-диапазон /40 нм L-диапазон /40 нм O-диапазон /40 нм	Фиксированная / настраиваемая

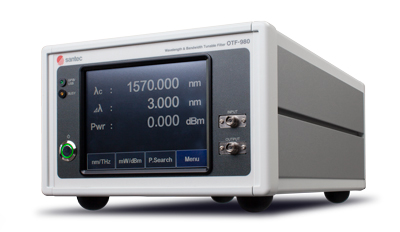

• OTF-980 - перестраиваемый оптический фильтр с регулируемой полосой пропускания

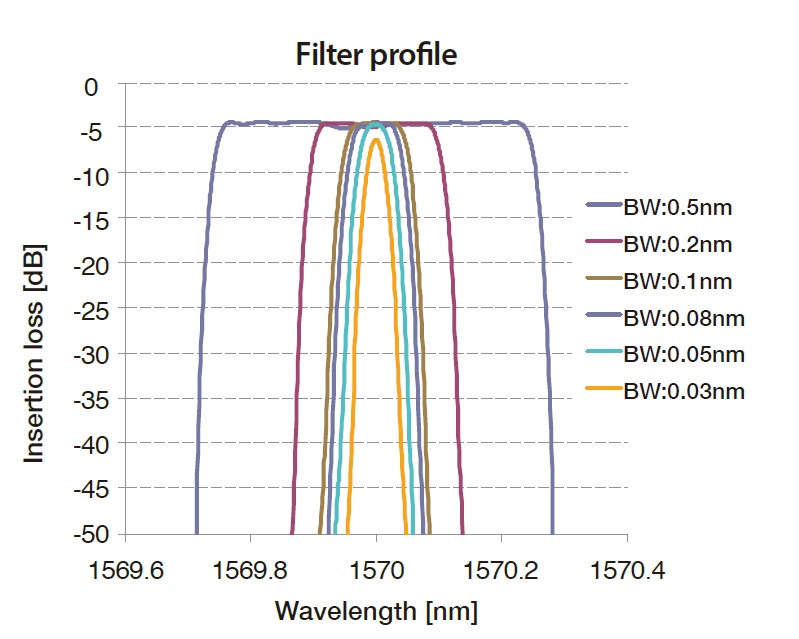

Полностью программируемый OTF-980 имеет автоматическую настройку центральной длины волны и ширины полосы фильтра. Встроенный измеритель мощности контролирует мощность на выходе и имеет функцию автоматического поиска по пику. OTF-980 построен с новой оптикой свободного пространства в сочетании с ультратонким механизмом настройки для обеспечения точного управления фильтром и формой полосы. Доступны три версии: в зависимости от диапазона полосы пропускания и крутизны. Интерфейсы GPIB, Ethernet и USB с отраслевым стандартным набором команд SCPI обеспечивают полное дистанционное управление и автоматизацию измерений. OTF-980 также управляется с помощью сенсорного экрана на передней панели.

Особенности:

• Центральная длина волны и ширина полосы частот могут быть настроены независимо друг от друга
• Диапазон настройки длины волны 85 нм в C&L-диапазоне
• Крутизна среза фильтра 1000 дБ/нм
• Функция пикового поиска

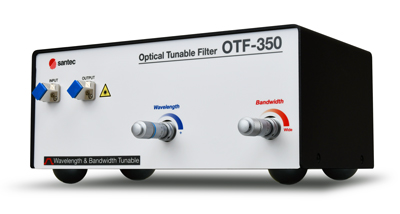

• OTF-350 - перестраиваемый оптический фильтр с ручной подстройкой

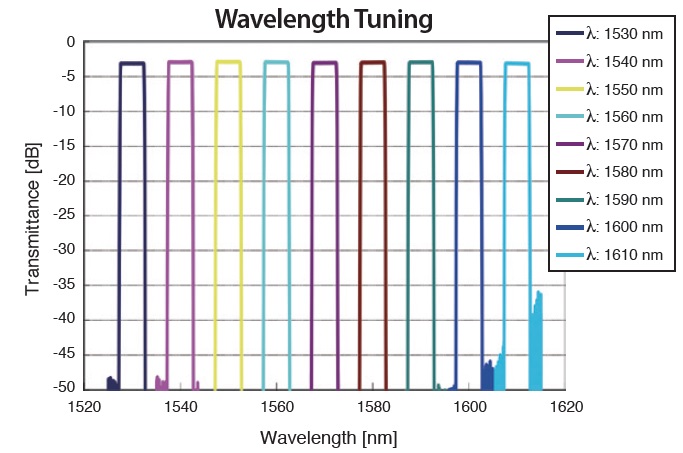

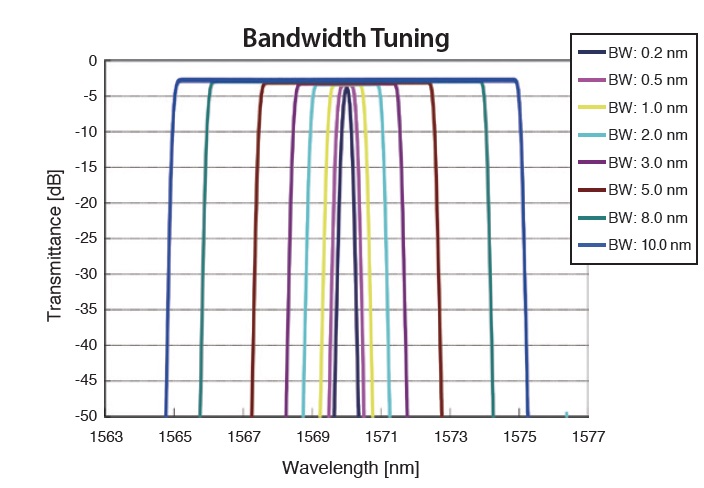

OTF-350 позволяет осуществлять одновременную и независимую настройку центральной длины волны и полосы пропускания по диапазонам C&L. Уникальная прецизионная оптическая система свободного пространства и точный механизм настройки обеспечивают превосходное оптическое управление и плоскую верхнюю полосу пропускания.

Особенности:

• Диапазон длин волн: 1530-1610 нм (диапазон C&L), O-диапазон также доступен
• Перекрестные помехи > 50 дБ

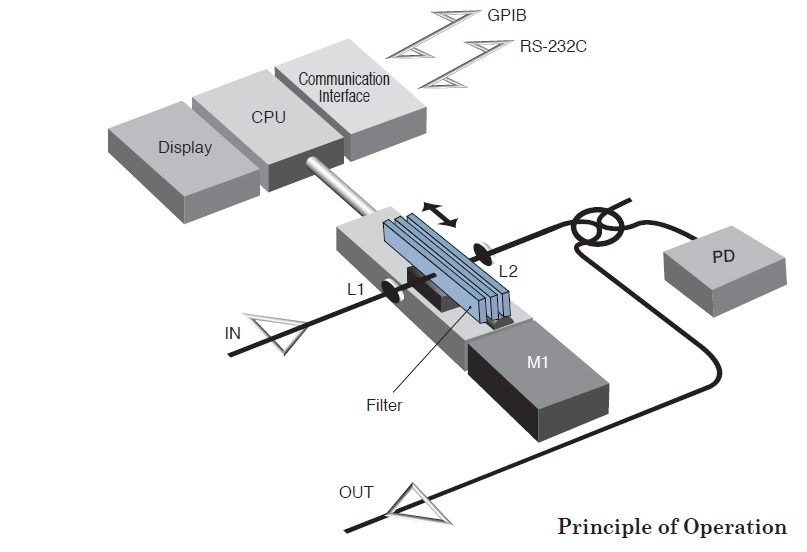

• OTF-930 - независящий от поляризации, перестраиваемый фильтр с диапазоном настройки длины волны 80 нм.

Уникальная технология «Linear Sliding» от Santec обеспечивает точную непрерывную настройку длины волны с постоянными оптическими характеристиками, такими как: PDL, пропускная способность и вносимые потери. Прорыв в разработке фильтров позволяет этому устройству достичь очень низких вносимых потерь. OTF-930 имеет возможность каскадирования для увеличения изоляции фильтра с минимальным увеличением вносимых потерь.

Особенности:

• Диапазон настройки длины волны 80 нм с разрешением 0,01 нм
• Функция пикового поиска
• Низкие PLD (< 0,1 дБ) и PMD (<0,1 пс) на всем диапазоне настройки

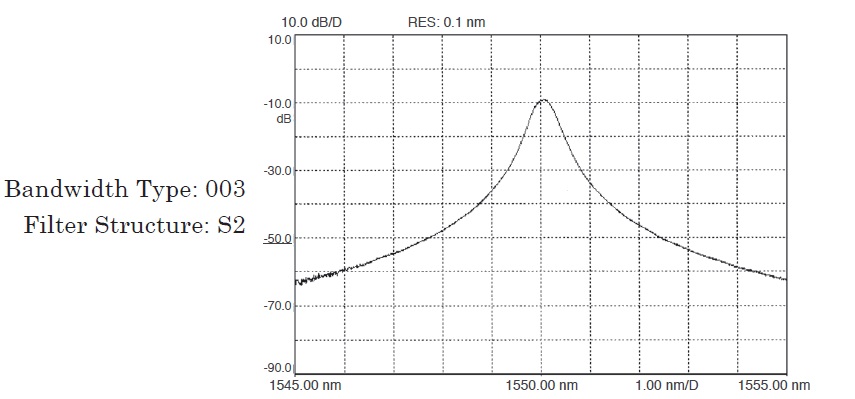

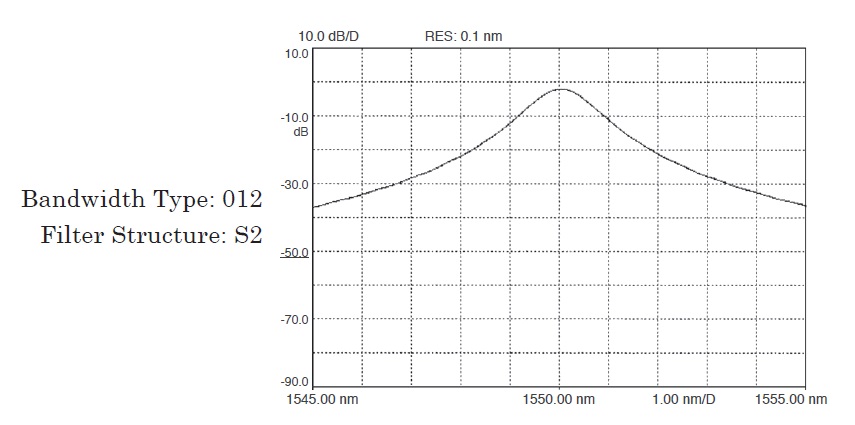

• OTF-320 - перестраиваемый оптический модуль на основе тонкопленочного фильтра с индикатором длины волны.

Настройка осуществляется поворотом циферблата на боковой панели устройства, а счетчик в верхней части устройства обеспечивает эталонную длину волны. Доступен широкий выбор настраиваемых диапазонов длин волн и профилей от Santec.

Особенности:

• Диапазон перестройки 80 нм.
• Отличные характеристики передачи и низкие PDL и PMD во всем диапазоне перестройки.
• Аналоговый индикатор длины волны.
• Регулятор настройки длины волны с функцией блокировки.



Компания «Специальные Системы. Фотоника» является официальным дистрибьютором компании Santec и оказывает техническую поддержку по всей линейке продукции Santec на территории России и ЕАЭС.

Вы можете получить любую дополнительную информацию о продукции и технологиях Santec, обратившись к специалистам нашей компании.
