Системы флуоресцентной время-разрешенной микроскопии Nanobase
29.12.2020
Рады представить новую систему в разделе каталога «Флуоресцентные и фотолюминесцентные спектрометры». Доступны с заказу системы флуоресцентной время-разрешенной микроскопии Xper-FLIM, продолжающие и дополняющие линейку рамановских спектрометров Xper.
Корейская компания Nanobase с 2013 года специализируется на производстве систем рамановской (КР) конфокальной микроскопии и флуоресцентной визуализаци. В команде Nanobase работают профессионалы с докторскими степенями в области компьютерной инженерии, оптики, био- и нанотехнологий. Компания постоянно расширяется, в данный момент основной рынок сбыта представлен Республикой Корея (в частности, Samsung) и США (в частности, MUT).
Система Xper-FLIM от Nanobase
Люминесценция имеет три важных параметра: интенсивность, спектр и время жизни. Для измерения спектра флуоресценции можно использовать спектрофлуориметры или настольные системы конфокальной рамановской микроскопии с дополнительной опцией. Для одновременного анализа комбинационного рассеяния, флуоресценции и времени жизни флуоресценции можно применять систему XperRF, но если требуется только измерение кинетики флуоресценции, можно существенно сэкономить с узкоспециализированной установкой Xper-FLIM.
Методы детектирования флуоресценции с временным разрешением сегодня активно используются для широкого спектра химических, биологических и медицинских задач, так как они чувствительны к быстрым изменениям и позволяют визуализировать биологические процессы в живых организмах. Флуоресцентная визуализация является неинвазивным методом и позволяет использовать объективы с разным увеличением, эти преимущества делают метод удобным для биоимиджинга.

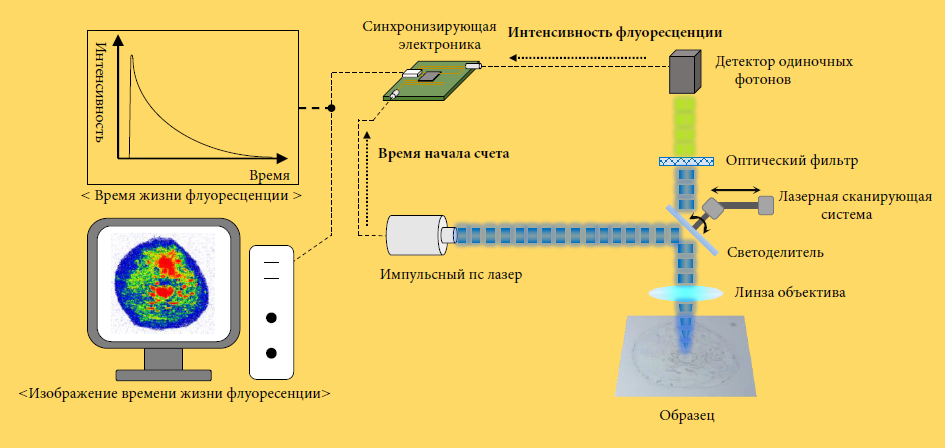

Флуоресцентная время-разрешенная микроскопия FLIM позволяет получить картину пространственного распределения времен жизни люминесценции образца от пространственных координат. Система регистрации времени системы Xper-FLIM основана на сканировании образца лазерным пучком и конфокальном детектировании сигнала флуоресценции с использованием лавинного фотодиода с технологией счета одиночных фотонов. Счетчик одиночных фотонов поставляется с электроникой, сочетающую в себе вычитание фона, синхронное детектирование и коррекцию накопления. Синхронизирующая электроника имеет два независимых канала, которые работают с частотой 40 МГц и поддерживают TTL запуск.
Время-коррелированный счет фотонов TCSPC, используемый в приборе Xper-FLIM основан на детектировании одиночных фотонов, испускаемых молекулами при возбуждении лазерными импульсами пикосекундной длительности и последующей реконструкции кривой затухания флуоресценции. С помощью программного обеспечения Xper-FLIM можно получить цветное флуоресцентное изображение по трем пространственным осям и кривую затухания для нужной точки образца.

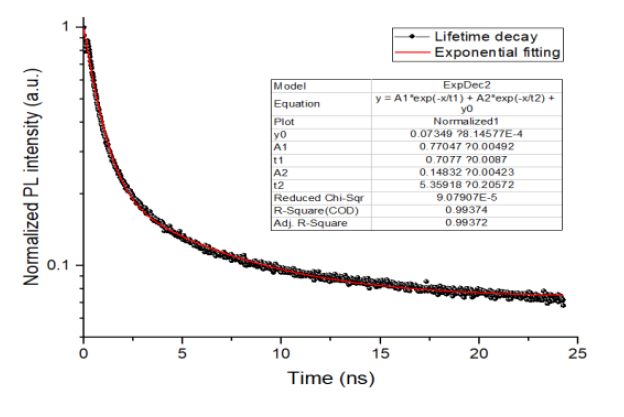

Трехмерное флуоресцентное изображение, Кривая затухания флуоресценции для отдельного атома
Основные параметры системы Xper-FLIM:
- Спектральный диапазон регистрации флуоресценции: 400-1000 нм.
- Длина волны лазера: 390-700 нм на выбор (405 нм по умолчанию).
- Увеличение объектива микроскопа: 40Х (опционально: 10Х, 20Х, 50Х, 100Х).
- Прямой или инвертированный микроскоп.
- Частота повторенияя лазера до 80 МГц.
- Эффективность детектора в видимой области до 50%.
- Темновой счет: <250, <100, <50, <25 cps.
- Возможность установки до 3 лазеров.
- Возможность установки порта волоконного вывода.
- Гибкая конструкция, подходящая под различные типы задач.

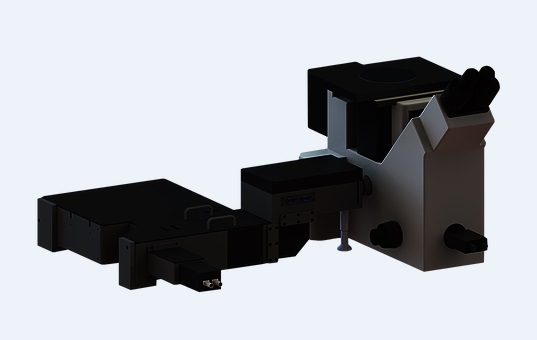

Состав системы XperRam-FLIM
Сферы применения время-разрешенной микроскопии и системы Xper-FLIM:
- Монитиринг и анализ качества поулпроводниковых пластин;
- Анализ эффективности LED (светодиодов) и OLED;
- Анализ эффективности инжекции заряда в солнечных элементах;
- Биохимический анализ;
- Молекулярный и внутриклеточный биологический анализ.
