Новый спектрометр со сверхвысоким разрешением от Optosky

23.12.2022

OPTOSKY (КНР) – всемирно известная компания, производящая высококлассные решения для спектроскопии. В линейке продукции OPTOSKY представлены компактные спектрометры с волоконным вводом излучения, портативные рамановские системы, системы для измерения флуоресценции, гиперспектральные визуализаторы, анализаторы качества воды и др. Приоритетом компании является постоянное внедрение инноваций в производственный процесс.

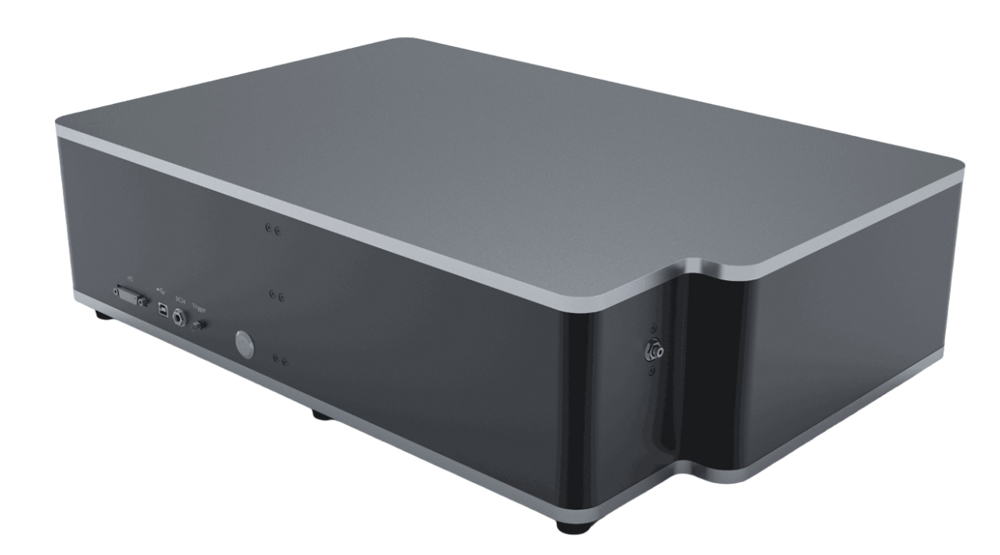

Недавно компания OPTOSKY представила новый спектрометр ATP7330, построенный по схеме Черни-Тернера на базе отражающих решеток. Конструкция прибора оптимизирована для получения высокого разрешения до 0,01 нм в широком диапазоне длин волн.


Спектрометры ATP7330 оснащаются тремя дифракционными решетками, которые управляются с помощью программного обеспечения. Вы можете выбрать решетки в диапазоне от 150 нм до 25 мкм, один спектрометр вмещает до 3 решеток. Кроме того, на выбор предлагается несколько моделей с различными фокусными расстояниями: от 210 мм до 760 мм (смотреть таблицу ниже).

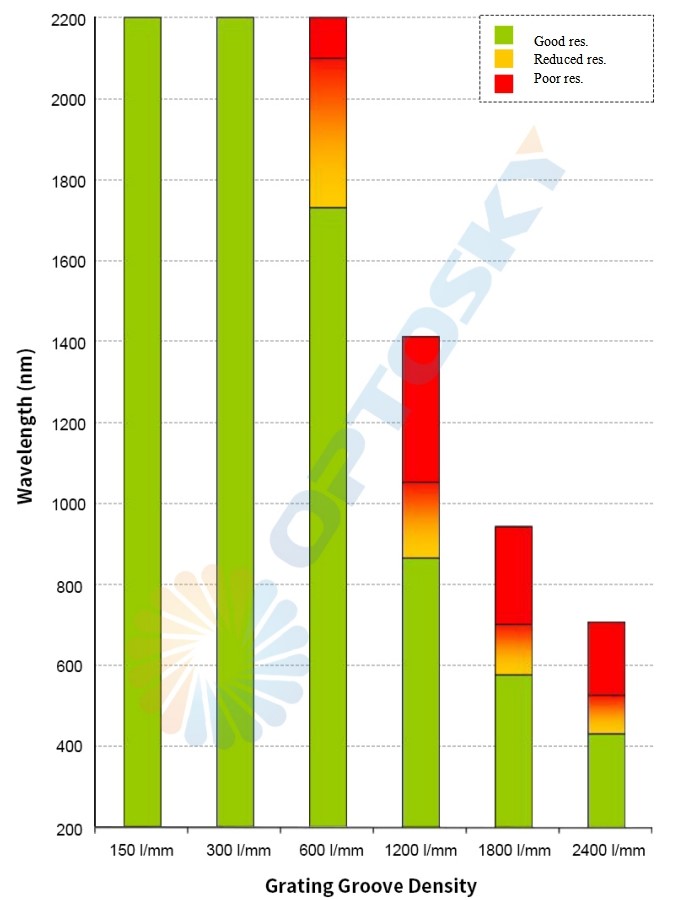

grating groove density.jpg

Рис. Основные решетки спектрометр ATP7330 (плотность штрихов 150 / 300/ 600 / 1300 / 1800 / 2400 штр/мм), их диапазон работы и разрешение.
 Зеленым цветом обозначено сверхвысокое разрешение, желтым цветом обозначено высокое разрешение и красным цветом – пониженное разрешение.


Спектрометры ATP7330 могут быть оснащены различными детекторами. Среди самых распространенных вариантов: TE-охлаждаемый CCD детектор, sCMOS сенсор, охлаждаемый InGaAs детектор (900-2500 нм) с динамическим диапазоном выше 10000:1.


Базовые конфигурации спектрометра ATP7330


 Артикул  Фокусное расстояние  Апертура  Разрешение (ФЭУ)  Разрешение (CCD)  Величина обратной линейной дисперсии
 ATP7330-FL210  210 мм f/3.5 0,4 нм 0,4 нм  4,17 нм/мм
 ATP7330-FL350  350 мм f/4.2 0,1 нм 0,14 нм  2,38 нм/м
 ATP7330-FL510  510 мм f/6.5 0,07 нм 0,09 нм  1,65 нм/мм
 ATP7330-FL760  760 мм  f/9.7 0,04 нм 0,05 нм 1,03 нм/мм

Ключевые особенности:

  • Сверхвысокое разрешение;
  • Автоматическая калибровка турели;
  • Источник питания: 12 В постоянного тока при <4 А;
  • Глубина АЦП: 18 бит (выход 16 бит);
  • Несколько оптических входных интерфейсов на выбор: оптоволоконный интерфейс SM905 или free-space ввод;
  • Два выходных порта с двумя сконфигурированными ПЗС (ПЗС Si и ПЗС InGaAs);
  • Перекрестная схема Черни-Тернера и схема калибровки тороидальной аберрации;
  • Управление прибором (смена решетки, сканирование длины волны и т. д.) полностью осуществляется через удобное ПО;
  • Интерфейс вывода данных: USB2.0 и UART;
  • Внешняя синхронизация с помощью SMA разъема.

Области применения:

  • Рамановская спектроскопия для научных и прикладных задач;
  • Анализ длины волны лазеров;
  • Фотолюминесцентная спектроскопия;
  • Измерение спектров отражения, пропускания, поглощения различных образцов;
  • LIBS (Лазерно-искровая эмиссионная спектрометрия).

Узнать подробнее об ATP7330 >>


Компания «Специальные Системы. Фотоника» оказывает техническую поддержку по продукции Optosky на территории России и ЕАЭС.
Вы можете получить любую дополнительную информацию, обратившиськ специалистам нашей компании.
