Обзор объемной оптики от LBTEK (КНР)
19.12.2023
Рады сообщить о пополнении раздела онлайн-каталога «Объемная оптика» продукцией компании LBTEK. Ознакомьтесь с подробным обзором и подберите идеальное решение под ваш проект.
LBTEK (Lubang, КНР) — это высокотехнологичная компания-производитель оптики и оптомеханики, основанная в 2018 году. LBTEK активно занимается популяризацией фотоники и разрабатываемых ими технологий, которые улучшают жизнь каждого человека.
Этим летом специалисты нашей компании посетили выставку Laser World of Photonics China, Шанхай (11.07-13.07.2023) и были удивлены тем, что на стенде LBTEK было столпотворение, а на стенде всеми известного Thorlabs почти никого, хотя стенды были расположены рядом напротив. Взгляните сами, фото сделано в разгар выставочного дня:
Популярность на китайском рынке обусловлена тем, что LBTEK привлекает аудиторию со студенческой скамьи, устраивая мастер-классы и конкурсы среди молодых ученых и инженеров, тем самым расширяя возможности для реализации творческого потенциала будущих заказчиков, и одновременно знакомит со своей продукцией и возможностями.

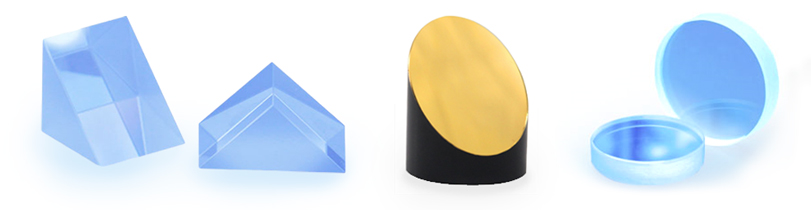

Объемная оптика LBTEK, в зависимости от задачи применения, может быть разделена на следующие категории:
-
Фильтрация спектрального диапазона (фильтры, светоделители, дифракционные решетки);
-
Корректировка направления светового пучка (зеркала, призмы);
-
Минимизация оптических искажений (линзы);
-
Распределение оптической мощности (светорассеиватели);
-
Защита от воздействий внешней среды (лазерные окна);
-
Юстировка оптических систем (мишени).
Важными технологическими составляющими являются материал изготовления, покрытие готовой оптики и способ его нанесения, размеры, форма и вес. Кроме того, наличие или отсутствие фиксирующей оправы и оправы с резьбовыми отверстиями составляет интерес с точки зрения удобства пользования. Немаловажный параметр в случае, когда работа проводится над многоэлементной оптической системой, либо над серией приборов, - количество элементов. Кроме штучных позиций всей оптики раздела, некоторые подразделы (например, линзы, лазерные зеркала) включают в себя наборы из 7 - 20 элементов.
В таблицах ниже вы можете ознакомиться с основными характеристиками всех подразделов объемной оптики, доступных к заказу.
ЛИНЗЫ
Линзами называют оптические элементы, изготовленные из однородного материала (чаще всего из стекла, реже - пластмассы), имеющие две полированные поверхности, преломляющие пучок и изменяющие его оптический путь. В зависимости от формы преломляющих поверхностей, могут быть собирающими или рассеивающими.
Компанией LBTEK обеспечены все возможные сочетания конфигураций преломляющих поверхностей: двояковыпуклые, двояковогнутые, плоско-выпуклые, плоско-вогнутые, положительно- и отрицательно менисковые линзы. Также доступны асферические, цилиндрические, ахроматические и линзы узкой специализации: с градиентным показателем преломления, аксиконовые, бионические, лазерные линейные призмы.
|
Материал |
D-ZK3 / D-ZLAF52LA / D-LAK6 / B270 / N-BK7 / S-LAH64 / N-BAF10 / N-SF6HT / N-SF2 / N-SF5 / N-SF10 / N-SF11 / N-BAK4 / N-SSK5 / E-BAF11 / FD10 / LAFN7 / N-SF6 / N-SF8 / SF5 / N-LAK22 / N-PK52A / CaF2 / ZnSe / ПММА / кварцевое стекло / материалы с градиентным показателем преломления |
|
Покрытие |
без покрытия / просветляющее AR-покрытие (Ravg<0,5%) | |
| Диапазон длин волн, нм | 190 – 12000 | |
| Форма | круглые / прямоугольные / цилиндрические / конические / призмы | |
| Размер, мм | 1,8 – 50,8 | |
| Оправа | есть / нет | |
| Фокусное расстояние, мм | от -1000 до 1003,5 | |
| Количество линз в наборе, шт | 16 / 18 |
ЛАЗЕРНЫЕ ЗЕРКАЛА
Лазерные зеркала представляют собой оптические компоненты, направляющие или отражающие световой пучок. Подраздел представлен зеркалами с диэлектрическим, металлическим покрытием, высокомощными лазерными зеркалами, стереометрическими отражателями различной формы (призмы, внеосевые параболические зеркала и отражатели с V-образной фаской), наборы оптики.
 |
Материал |
H-K9L / N-BK7 / кварцевое стекло / боросиликатное стекло / алюминий |
|
Покрытие |
диэлектрическое / серебряное / золотое / алюминиевое | |
| Диапазон длин волн, нм |
250 – 20000 |
|
| Форма |
круглые / овальные / квадратные / D-образные / призмы / внеосевые параболические / с V-образной фаской |
|
| Размер, мм | 5 – 50,8 | |
| Оправа | нет | |
| Коэффициент отражения, % | 90 – 99,99 | |
| Количество зеркал в наборе, шт | 10 |
СВЕТОДЕЛИТЕЛИ
Светоделители - оптические элементы, делящие пучок света в заданном соотношении. В данном подразделе Вы можете найти пластинчатые светоделители, поляризационные и неполяризующие светоделительные кубы, поляризационные призмы, установленные в механический корпус, а также дихроичные зеркала.
 |
Материал |
N-BK7 / N-SF1 / α-BBO / кварцевое стекло / кальцит / натриево-известковое стекло |
|
Покрытие |
антибликовое покрытие V-типа (Ravg<0,25% / Ravg<0,5% / Ravg<1%) | |
| Диапазон длин волн, нм |
190 – 3500 |
|
| Форма |
круглые / прямоугольные / квадратные / призмы / кубы |
|
| Размер, мм | 5 – 50,8 | |
| Оправа | есть / нет | |
| Коэффициент деления (R:T) | 10:90 / 30:70 / 50:50 / 70:30 / 90:10 | |
| Коэффициент экстинкции | >1000:1 / >2000:1 / >3000:1 / >10000:1 / 100000:1 |

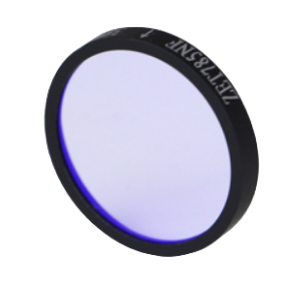

ОПТИЧЕСКИЕ ФИЛЬТРЫ
Оптические фильтры - это устройства, которые используются для выборочного пропускания или блокировки света определенных длин волн. Подраздел включает различные типы фильтров, включая интерференционные, дихроичные, абсорбционные, поляризационные, фильтры с переменной оптической плотностью, ультрафиолетовые фильтры и другие, каждый из которых выполняет определенную функцию.
 |
Материал |
N-BK7 / ND-0 / ND-03 / ND-13 / ND-50 / боросиликатное стекло / натронная известь / кварцевое стекло |
|
Покрытие |
без покрытия / инконель / никелево-железное хромирование | |
| Центральная длина волны, нм |
355 – 1150 |
|
| Диапазон длин волн пропускания, нм |
200 – 1650 |
|
| Диапазон длин волн отсечки, нм |
380 – 2150 |
|
| Форма |
круглые |
|
| Размер, мм | 25 – 100 | |
| Оправа / оптомеханичский держатель | есть / нет | |
| Оптическая плотность (OD) | 0,2 – 8 | |
| Коэффициент пропускания, % | 37 – 90 | |
| Количество фильтров в наборе, шт | 7 / 8 / 10 |
ПРИЗМЫ
Призма — оптическая компонента, которая служит для отражения или изменения направления световых лучей. В подразделе представлены прямоугольные, пятиугольные, пустотелые, клиновидные призмы и призмы Дове.
 |
Материал |
N-BK7 / UVFS / боросиликатное стекло |
|
Покрытие |
без покрытия / серебряное / алюминиевое / диэлектрическое | |
| Диапазон длин волн, нм |
200 – 20000 |
|
| Вариация формы призмы |
прямоугольные / пятиугольные / пустотелые / клиновидные / Дове |
|
| Размер, мм | 3 – 28,8 | |
| Оправа | есть / нет | |
| Коэффициент отражения, % | 96 – 99 | |
| Прозрачность, % |
70 – 90 |
ЛАЗЕРНЫЕ ОКНА
Лазерные окна — это специальные прозрачные или полупрозрачные оптические компоненты, которые служат защитой для лазерных источников от пыли, влаги и других внешних воздействий, при этом пропуская лазерное излучение. Практически все лазерные окна одинаковой формы – круглые, однако отличаются материалом изготовления для широты подбора элемента, обеспечивающего преследуемые спектроскопические характеристики.
 |
Материал |
N-BK7 / CaF2 / ZnSe / Si / Ge / UVFS / сапфир |
|
Покрытие |
без покрытия / антибликовое | |
| Диапазон длин волн, нм |
200 – 16000 |
|
| Форма |
круглые / прямоугольные |
|
| Размер, мм | 12,7 – 50,8 | |
| Оправа | нет | |
| Прозрачность, % |
90 |
ОПТИЧЕСКИЕ СВЕТОРАССЕИВАТЕЛИ
Оптические светорассеиватели обычно представляют собой диски или пластины из оптического материала, рассеивающие падающий свет во всех направлениях с помощью небольших рассеивающих центров. Оптические рассеиватели изменяют угловое расхождение падающего света и уменьшают его пространственную когерентность. Получение рассеянного света возможно двумя способами:
-
Отражение от белой или зеркальной/металлической поверхности с микроскопическими неровностями (диффузные отражатели).
-
Прохождение света через полупрозрачный материал с неоднородной поверхностью, которая содержит множество центров рассеяния (например, матовое или опаловое стекло).
 |
Материал |
N-BK7 / высокомолекулярный полимер |
|
Покрытие |
без покрытия / матовое | |
| Диапазон длин волн, нм |
350 – 2000 |
|
| Форма |
круглые |
|
| Размер, мм | 12,7 – 55 | |
| Оправа | есть / нет | |
| Зернистость, грит. |
120 – 1500 |
|
| Угол рассеяния, ° |
5 – 20 |
|
| Коэффициент пропускания, % |
90 |
ДИФРАКЦИОННЫЕ РЕШЕТКИ
Дифракционные решетки – это оптические компоненты, обладающие периодической структурой, предназначенные для пространственного деления электромагнитной волны в спектр. Механизм работы заключается во взаимодействии падающей волны с периодической структурой, в результате которого волна дифрагирует в нескольких порядках. Это достигается за счет интерференции дифрагированных волн от отдельных элементов решетки.
Различают два вида дифракционных решеток:
-
Прозрачные. Штрихи нанесены на прозрачную поверхность, и интерференционная картина наблюдается в проходящем свете.
-
Отражательные. Отражающая, обычно металлическая, поверхность имеет периодический рельеф, и результирующая интерференционная картина образуется в отраженном от решетки свете.
 |
Материал |
N-BK7 / жидкокристаллический полимер / натриево-известковое стекло |
|
Покрытие |
антибликовое / алюминиевое | |
| Диапазон длин волн, нм |
300 – 1550 |
|
| Форма |
круглые с скосами / квадратные |
|
| Размер, мм | 25 – 25,4 | |
| Оправа | нет | |
| Период решетки, штр/мм. |
300 – 1200 |
|
| Фазовый период решетки, мкм |
5 |
МИШЕНИ ДЛЯ ЮСТИРОВКИ ОПТИКИ
Мишени представляют собой элементы, предназначенные для определения разрешающей способности и позиционной юстировки оптических систем. Разрешающей называют способность оптической системы разделять два близко расположенных объекта, выражающуюся количеством пар линий, идентифицируемых на полученном изображении, на миллиметр (лин/мм). Чем больше пар линий различимы, тем выше оптическое разрешение системы. В данном подразделе, измеряемая разрешающая способность лежит в диапазоне от 0,25 до 250 пар лин/мм.
 |
Материал |
натриево-известковое стекло / кварцевое стекло |
|
Покрытие |
хром | |
| Диапазон длин волн, нм |
200 – 1200 |
|
| Тип мишени |
USAF 1951 / NBS 1963 / NBS 1952 / «звезда Сименса» / переменная линейная сетка / эталонная сетка / комбинированные мишени |
|
| Размер, мм | 25,4 – 76,2 | |
| Оправа | нет | |
| Коэффициент пропускания, % |
90 |
|
| Разрешающая способность, пар лин/мм |
0,25 – 250 |
«Специальные Системы. Фотоника» является официальным дистрибьютором LBTEK и оказывает техническую поддержку по всей линейке продукции на территории России и ЕАЭС. Получите интересующую Вас дополнительную информацию о продукции компании LBTEK, обратившись к специалистам нашей компании.
