Производство оптических столов: взгляд изнутри
25.06.2025
Оптический стол – это ключевой компонент для обеспечения точности и стабильности измерений. Он состоит из верхней рабочей поверхности для установки оптических компонентов и измерительных устройств, поддерживающей нижней пластины и ножек для устойчивости. Они используются для размещения точных оптических приборов, таких как микроскопы с большим увеличением и лазерная конфокальная микроскопия, а также широко применяются в оптической коммуникационной отрасли для построения небольших оптических путей.
На начальном этапе производства оптических столов происходит выбор подходящего материала для верхней плиты (например, нержавеющая сталь SU430 (1Cr17)), конструкции стола (углеродистая сталь) и подготовка демпфирующих материалов. После придания листам металла нужной формы происходит сверление или фрезеровка отверстий для крепления оптических элементов и оборудования. После шлифовки и полировки поверхностей приступают к сборке каркаса будущего стола. Сварка компонентов рамы должна быть выполнена с минимальным внесением напряжений. Склейка сердечника с плитами осуществляется с использованием специальных адгезивов, обеспечивающих высокую прочность соединения. После установки демпфирующих элементов для поглощения и рассеивания вибраций производится настройка и калибровка системы виброизоляции для достижения оптимальных характеристик. Финальным этапом производства является тщательная очистка всех поверхностей от загрязнений и нанесение защитных покрытий для защиты от коррозии и улучшения внешнего вида. Далее готовые столы проходят контроль качества и проверку плоскостности, характеристик гашения вибраций и способности выдерживать заявленную нагрузку. В этом видео вы увидите, как создаются оптические столы EV – синоним долговечности, стабильности и безупречной работы.
В нашем каталоге вы можете ознакомиться с обновлённым разделом оптических столов с вибрационной изоляцией и подобрать наиболее подходящее решение для вашей лаборатории. На нашем сайте представлен широкий выбор столов стандартных размеров от 600х600 до 4500х1500 мм. Материал столешницы - нержавеющая сталь с высокой магнитной проводимостью SUS430 (1Cr17). Кроме того, доступны нержавеющая сталь со слабой магнитной проводимостью SUS304 и нержавеющая сталь с чрезвычайно слабой магнитной проводимостью SUS316.
Среди товаров нашего каталога вы можете рассмотреть следующие модели:

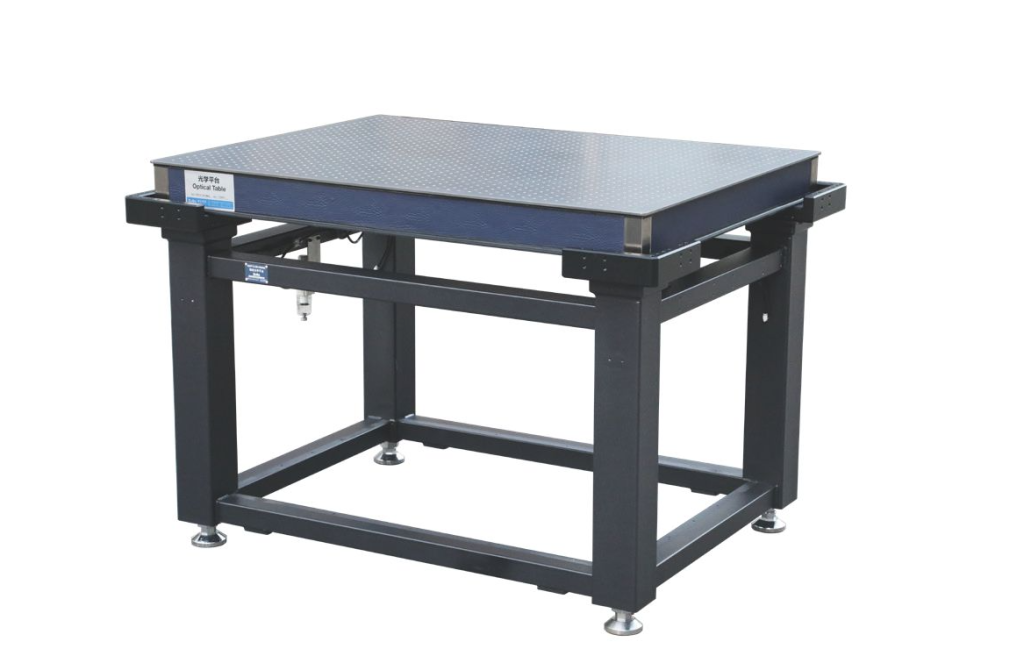

TPR - оптические столы с напряженносвязанной системой пневматической виброизоляции. Принцип работы такой системы основан на шарнирно-рычажной конструкции: натянутые тросы поддерживают постоянное внутреннее напряжение, предотвращая деформацию и изменение формы.
Стол изготовлен из ферромагнитной стали высокого качества, имеющей устойчивость к коррозии. Рабочая поверхность стола отделена от пола при помощи высокоэффективной системы пневматических опор.

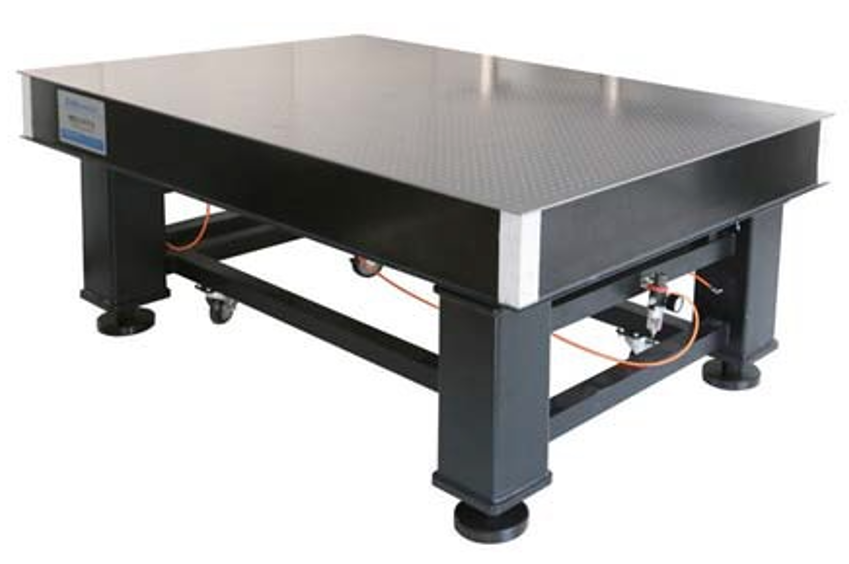

Аналогичный способ виброизоляции актуален и для модели NAP. Кроме того, здесь используется демпфирование колебаний, что позволяет гасить резонансный отклик стола на вибрации. В каталоге вы найдёте множество опций размеров стола и веса плиты для вашей лаборатории.

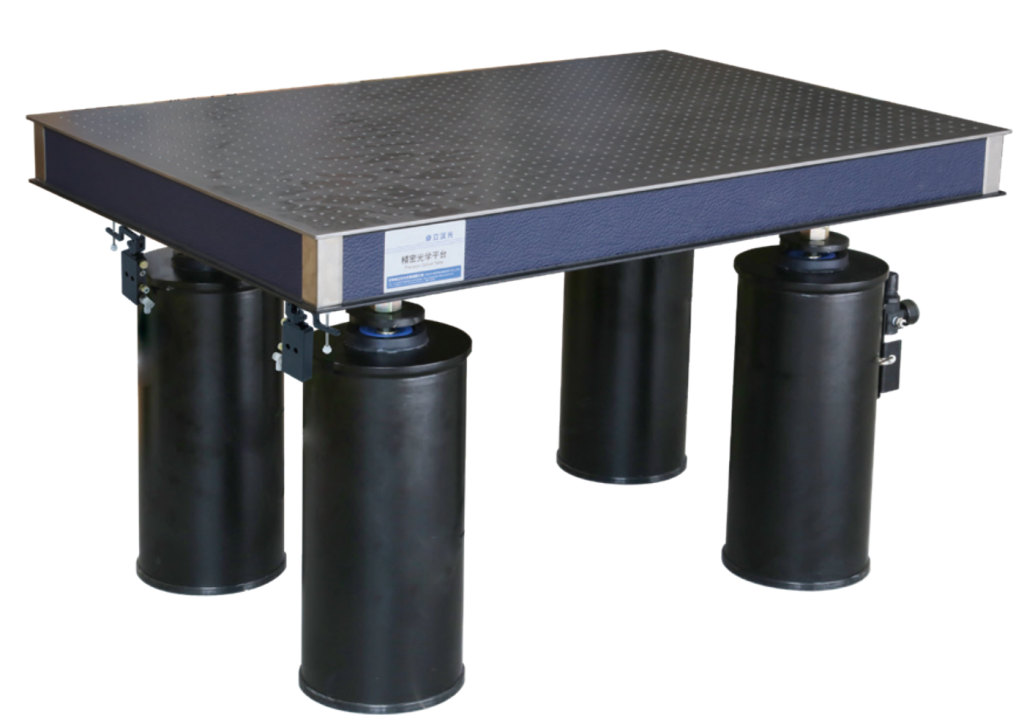

Серия оптических столов с напряженносвязанной системой пневматической виброизоляции ZSR-P является идеальной рабочей платформой для чувствительных к вибрациям устройств. Это наиболее универсальный вариант для широкого спектра применений. Различные варианты размеров стола, толщины плиты и количества ножек доступны для заказа на нашем сайте.

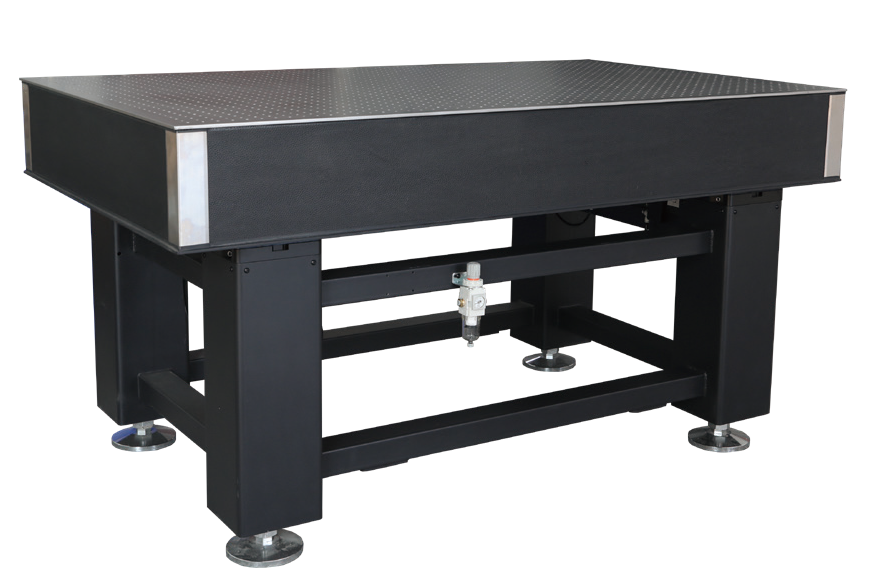

Модель ZTP всецело отвечает требованию высокого качества, надежности и стабильности рабочей поверхности. Толщина плиты 100 – 300 мм, её вес варьируется от 65 до 877 кг. Количество ножек 4/6. Стандартные модели с данными параметрами уже доступны для заказа на нашем сайте.

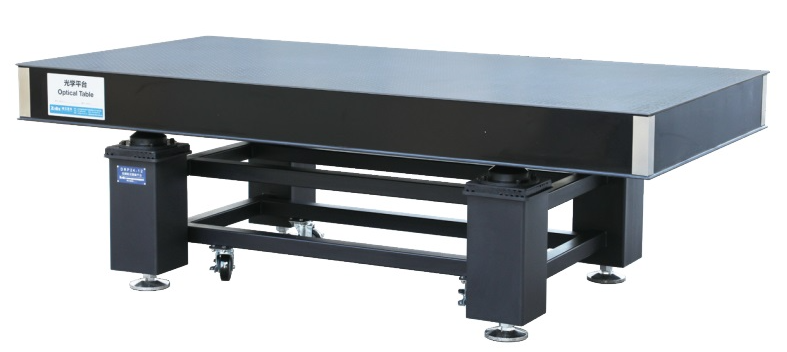

Серия оптических столов DRP отлично подходит для монтажа чувствительных к вибрациям оптических устройств и доступна для заказа в различных вариантах стандартных моделей. Собственная частота менее 6-15 Гц, количество ножек – 4 или 6. Верхняя поверхность стола выполнена из нержавеющей стали SU430 (1Cr17), обладающей коррозионной стойкостью, термической стабильностью и возможностью магнитного крепления.
Компания «Специальные Системы. Фотоника» является эксклюзивным дистрибьютором компании EV и оказывает техническую поддержку по всей линейке продукции EV на территории России и ЕАЭС.
Вы можете получить любую дополнительную информацию о продукции и технологиях EV, обратившись к специалистам нашей компании.
