Новинка: лазерный дальномерный модуль SP-RF-1535-310-F-mini с длиной волны 1535 нм и дальностью измерения до 4 км

25.06.2026

Одним из актуальных направлений развития лазерной дальнометрии является снижение массогабаритных характеристик измерительных модулей при сохранении высокой дальности измерения, точности определения расстояния и низкого энергопотребления. Данная задача особенно актуальна для беспилотных авиационных систем, портативных оптико-электронных приборов и мобильных платформ, где ограничения по полезной нагрузке оказывают существенное влияние на функциональные возможности оборудования.

«Специальные Системы. Фотоника» представляет новинку – лазерный дальномерный модуль SP-RF-1535-310-F-mini. В основе устройства лежит эрбиевый лазер с длиной волны 1535 нм. Измерение расстояния осуществляется по времяпролётному методу дальнометрии (Time-of-Flight, TOF), основанному на определении временного интервала между излучением лазерного импульса и регистрацией отражённого сигнала. Конструктивно модуль включает лазерный излучатель, передающую и приёмную оптические системы, электронный блок обработки сигналов и плату управления с интерфейсом TTL для обмена данными с внешним оборудованием. Использование длины волны 1535 нм позволяет обеспечить соответствие требованиям класса лазерной безопасности Class 1. Появление лазерного дальномерного модуля SP-RF-1535-310-F-mini отражает одну из ключевых тенденций современной фотоники – переход к миниатюрным высокоэффективным измерительным системам, сочетающим безопасность, энергоэффективность и высокую точность.

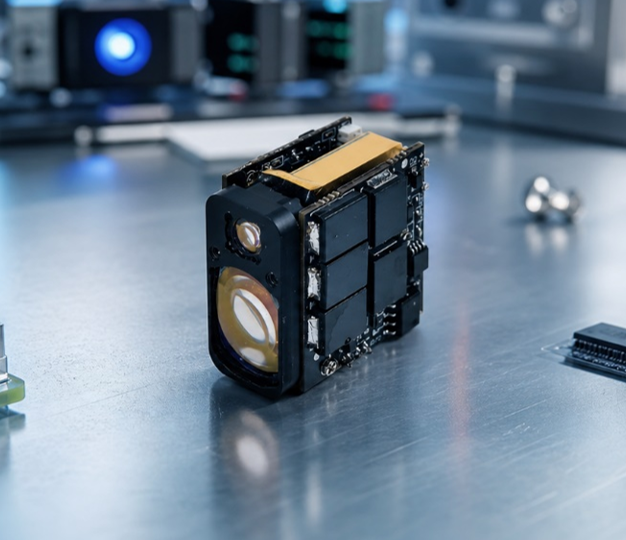

Лазерный дальномерный модуль SP-RF-1535-310-F-mini

Основные технические характеристики: Длина волны излучения – 1535 нм; Класс лазерной безопасности – Class 1; Габариты – не более 27,5 × 15,9 × 24,6 мм; Масса – 16 г; Максимальная дальность измерения – до 4000 м; Точность измерения – ±1 м; Частота измерений – от 1 до 10 Гц; Минимальная дистанция измерения – менее 10 м; Напряжение питания – 3-5 В; Средняя потребляемая мощность – 0,9 Вт; Рабочий температурный диапазон – от −40 °C до +70 °C.

Дальномерные характеристики

При атмосферной видимости не менее 8 км и относительной влажности воздуха до 80% модуль обеспечивает следующие значения дальности измерения:

• Здание с коэффициентом диффузного отражения не менее 0,6 – до 4000 м;
• Транспортное средство размером 2,3 × 2,3 м с коэффициентом отражения не менее 0,3 – до 3000 м;
• Объект размером 1,7 × 0,5 м с коэффициентом отражения не менее 0,3 – до 1500 м;
• Малоразмерный объект размером 0,2 × 0,3 м с коэффициентом отражения не менее 0,3 – до 800 м.

Представленные характеристики позволяют использовать устройство для определения расстояния до объектов различного масштаба в задачах наблюдения, мониторинга и навигации.

Точность измерений и функциональные возможности

Для обработки результатов измерений в модуле реализованы алгоритмы компенсации и оптимизации данных, направленные на повышение стабильности работы и снижение влияния внешних факторов на результаты измерений. Заявленная точность измерения составляет ±1 м при вероятности корректного измерения до 98 %. Вероятность ложного срабатывания не превышает 1 %.

Поддерживаются следующие режимы работы: Одиночное измерение дальности; Непрерывное измерение дальности; Измерение расстояния до нескольких целей; Стробирование по дальности; Самодиагностика системы. Частота обновления данных может регулироваться в диапазоне от 1 до 10 Гц в зависимости от требований конкретного приложения.

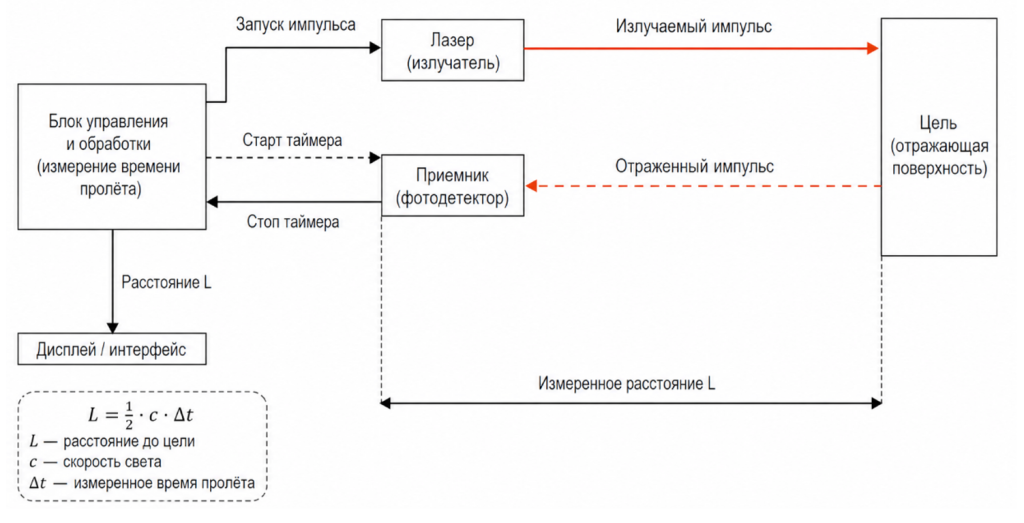

Схема работы дальномера, реализующего времяпролётный метод измерения расстояния (TOF)

Энергопотребление и интеграция

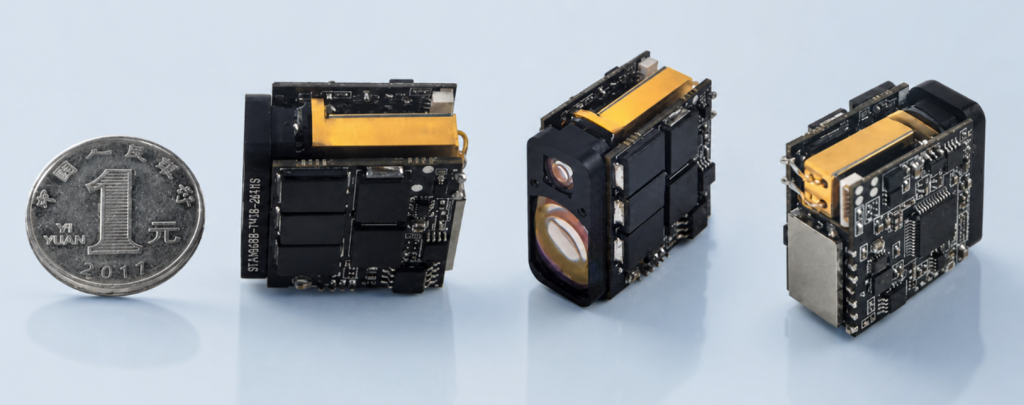

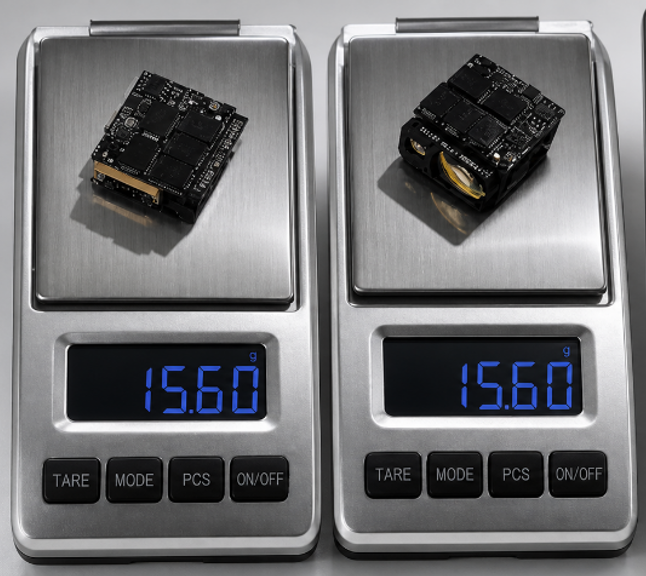

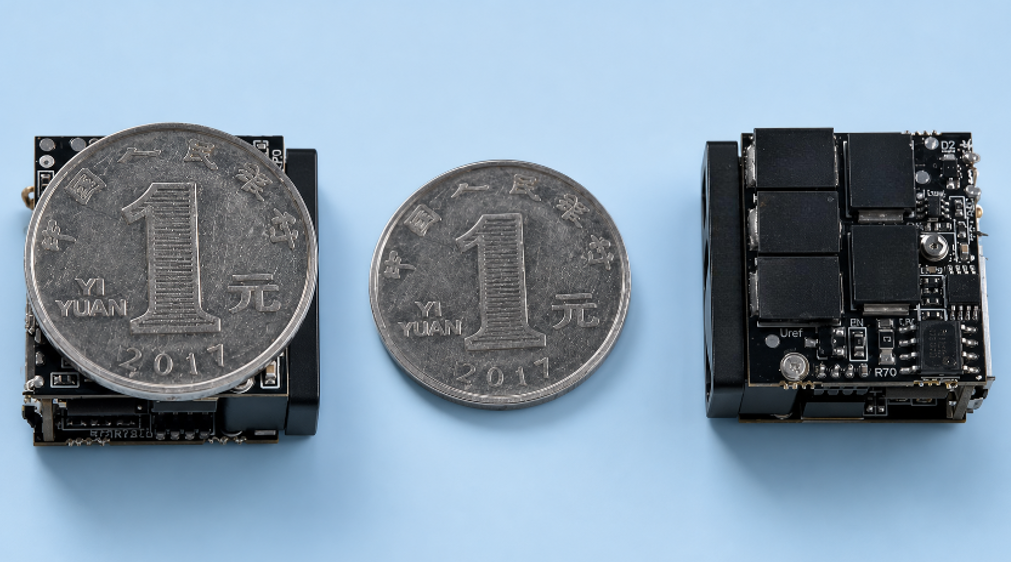

При напряжении питания 5 В и частоте измерений 1 Гц средняя потребляемая мощность составляет около 0,9 Вт. В режиме ожидания энергопотребление снижается до 10 мВт. Поддержка диапазона питающих напряжений от 3 до 5 В обеспечивает совместимость с различными типами аккумуляторных батарей и бортовых источников питания. Небольшие габариты и масса (≤ 27,5 × 15,9 × 24,6 мм, вес всего 16 г) позволяют устанавливать модуль в системы с ограниченным объёмом для размещения оборудования и ограничениями по полезной нагрузке.

Устойчивость к внешним воздействиям

Модуль рассчитан на эксплуатацию в широком диапазоне климатических условий. Рабочая температура составляет от −40 °C до +70 °C, температура хранения – от −55 °C до +75 °C. Устройство выдерживает ударные нагрузки до 75 g при длительности импульса 6 мс и прошло испытания на вибрационную устойчивость, что позволяет использовать его на подвижных платформах и в составе оборудования, работающего в условиях повышенных механических воздействий.

Области применения дальномерных модулей

Сочетание компактности, высокой дальности измерения и низкого энергопотребления делает дальномерный модуль востребованным в широком спектре задач.

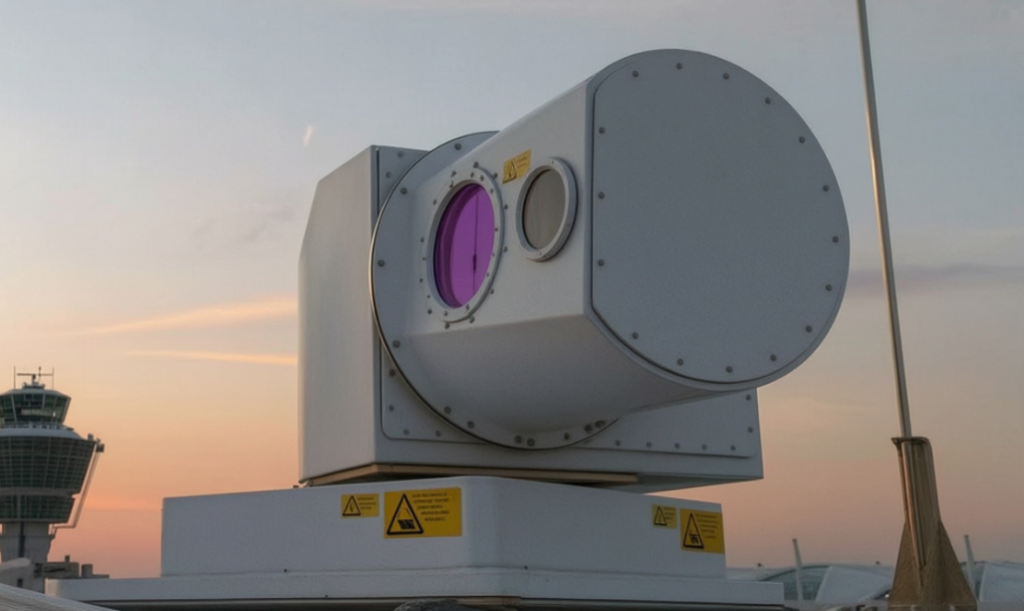

Беспилотные летательные аппараты Небольшие размеры и масса позволяют интегрировать дальномер в лёгкие БПЛА и оптико-электронные подвесы для решения задач инспекции инфраструктуры, мониторинга объектов, картографирования и навигации.	Прицельные и визирные системы Высокая точность измерения расстояния позволяет применять устройство в современных прицельных комплексах, обеспечивая корректное определение дальности до цели и повышение точности работы системы.	Лазерные сенсорные системы и LiDAR Длина волны 1535 нм и высокая точность измерений позволяют использовать устройство в составе перспективных лидарных комплексов и систем дистанционного зондирования.
Портативные разведывательные устройства Благодаря малому весу и компактным размерам дальномер может интегрироваться в ручные приборы наблюдения и разведки, обеспечивая пользователя точной информацией о расстоянии до объекта.	Портативные устройства наблюдения Малые размеры и масса делают возможной интеграцию дальномера в переносные приборы мониторинга и разведки без существенного увеличения их габаритов.	Оптико-электронные системы наблюдения Модуль может использоваться в составе стационарных и мобильных систем наблюдения для определения расстояния до объектов и повышения эффективности мониторинга.

Специалисты компании «Специальные Системы. Фотоника» будут рады предоставить любую дополнительную информацию о дальномерных модулях, а также подобрать оптимальное решение под Ваш проект. Для заказа или консультации обратитесь к специалистам нашей компании любым удобным для Вас способом.
