Пространственные модуляторы для генерации и исследования оптических вихрей

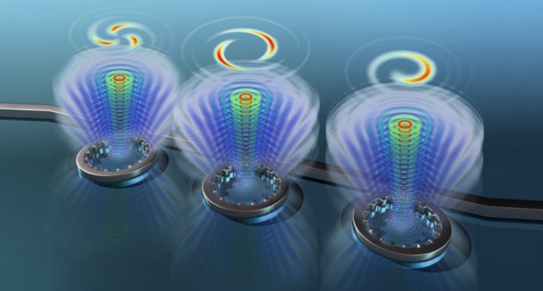

Оптический вихрь – это область кругового движения в оптическом поле вокруг особой точки, где интенсивность достигает нуля из-за «скручивания» световых волн, напоминающего работу штопора. Особенностью такого поля является спиральная форма волнового фронта вокруг точки сингулярности, где фаза не определена. Характер движения световых волн обусловлен изменением фазы по мере распространения в пространстве. Из-за скручивания световые волны накладываются друг на друга вдоль центральной оси и гасятся, вследствие чего можно наблюдать определённое распределение фазы с тёмной областью в центре при проецировании на плоскость.

Оптические вихри характеризуются топологическим зарядом – целым числом, которое определяет количество завихрений в пределах одной длины волны. Заряд может быть как положительным, так и отрицательным, в зависимости от направления, причем, чем больше заряд, тем быстрее происходит вращение вокруг оси оптического вихря.

Вращение обуславливает наличие у светового поля орбитального углового момента. Если спиновый угловой момент генерирует свет круговой поляризации, то орбитальный угловой момент проявляется во вращательном движении захваченных полем частиц. Интерференция между оптическим вихрем и плоской волной определяет спиральные фазовые паттерны с числом спиральных рукавов, равным топологическому заряду.

Оптический вихрь можно создать в лабораторных условиях непосредственно внутри лазера или с преобразованием лазерного излучения. Применяются методы с использованием фазовой задержки, компьютерные голограммы, свойства двулучепреломления в материалах.

Наиболее распространённый подход к генерации оптического вихря построен на преобразовании лазерного излучения с помощью спиральных фазовых пластин – элементов, у которых оптическая толщина увеличивается в азимутальном направлении.

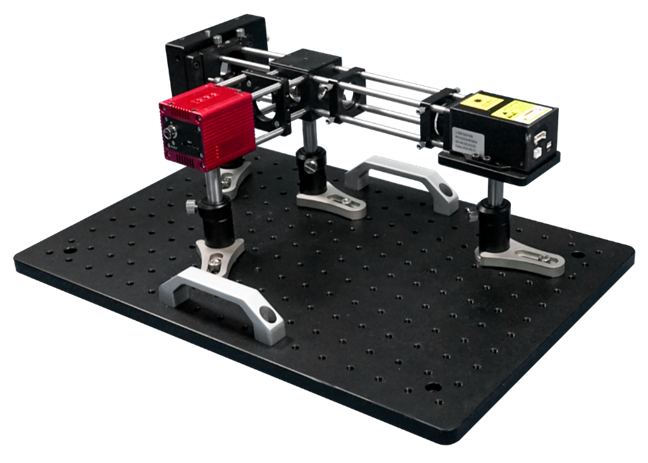

Учебные наборы для изучения оптических вихрей

В каталоге представлены следующие учебные наборы для изучения оптических вихрей: SSP-SLM-VL-80R и SSP-SLM-VL-64R.

Основные возможности:

  • Изучение фундаментальных принципов оптических вихрей и их характерных явлений.
  • Экспериментальное подтверждение генерации оптических вихрей с использованием дислокаций решетки и спиральных фазовых пластин.
  • Анализ влияния смещения центра оптического вихря относительно центра решетки на распределение интенсивности света.
  • Анализ связи значения топологического заряда и диаметра оптического вихря.
  • Изучение характеристик оптических вихрей с дробным топологическим зарядом.

Компоненты и особенности учебных наборов

Параметр Значение
Модель
SSP-SLM-VL-80R  SSP-SLM-VL-64R
Длина волны лазера (опционально)
520 нм
Анализатор пучка (опционально)
Размер пикселя: 3,45 мкм
Эффективная площадь (ШxВ): 14 x 10 мм
Программное обеспечение в комплекте
Интерфейс: USB3.0
Пространственный модулятор света
SSP-SLM-80-60-HD  SSP-SLM-64-60-HD
Светоделительная призма
Материал: оптическое стекло H-K9L
Рабочая длина волны: 450 – 650 нм
размеры: 25,4x25,4x25,4 мм
Особенности
Разрешение SLM: 1920х1200
Размер пикселя: 8 мкм
Поддерживаемые длины волн: 420 – 1100 нм, 532 нм, 1064 нм, 1550 нм
Фазовая стабильность: 0,0003π за 24 ч
Порог повреждения: >5 Вт/см2
Коэффициент заполнения: 95%
Фазовый сдвиг: 5,8π @532 нм, 2π @1064 нм, 7π @1550 нм
Разрядность данных: 8 или 10 бит (переключаемая)
Доступны различные модели лазеров и анализаторов пучка
Разрешение SLM: 1920х1080
Размер пикселя: 6,37 мкм
Поддерживаемые длины волн: 450 – 700 нм
Порог повреждения: >2 Вт/см2
Коэффициент заполнения: 93%
Фазовый сдвиг: 2,3π @650 нм
Разрядность данных: 8 бит
Доступны различные модели лазеров и анализаторов пучка

Примеры экспериментов

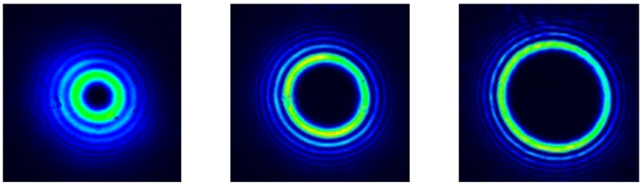

Оптический вихрь, генерируемый с помощью дислокаций решетки

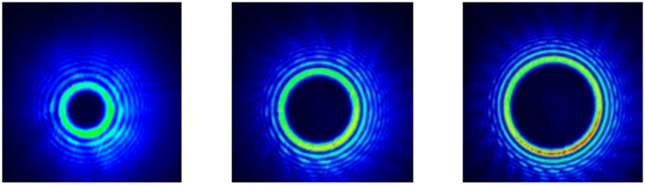

Оптический вихрь, генерируемый с помощью спиральной фазовой пластины

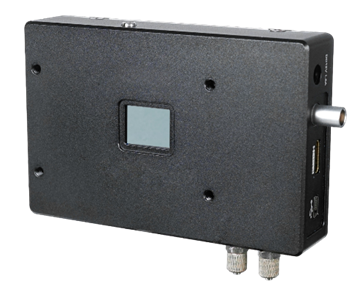

Модуляторы, используемые в учебных наборах

Пространственные модуляторы света (SLM) в учебных наборах –  это системы на основе ЖК-микродисплеев, которые позволяют пространственно модулировать свет по амплитуде или фазе. Оптическая функция или информация, которая должна отображаться, может быть взята напрямую из программного обеспечения или источника изображения и передана через компьютерный интерфейс. Устройства поставляются с программным обеспечением.



Применение пространственных модуляторов света SSP-SLM-80-60-HD и SSP-SLM-64-60-HD:

  • Исследование оптических вихрей.
  • Голография.
  • Изображения сверхвысокого разрешения.
  • Лазерная обработка.
  • 3D печать.
  • Оптическая связь в свободном пространстве.
  • Вычислительная голография.
  • Голографическое хранилище.
  • Когерентная модуляция волнового фронта.
  • Сдвиг фаз.
  • Оптический пинцет.
  • WSS разработка.
  • Проекционная литография.



Технические характеристики и преимущества применяемых SLM:

  • Разрешение 1920 х 1200 и 1920 х 1080.
  • Частота кадров 60 Гц.
  • Размер пикселя 8 мкм и 6,37 мкм.
  • Диапазон длин волн 420 - 1550 нм и 420 - 700 нм.
  • Амплитудная или фазовая модуляция.
  • Большой угол дифракции.
  • Широкий спектр возможностей ПО.

Дополнительное оборудование для работы с оптическими вихрями

Ознакомьтесь с разделами каталога, оборудование в которых может пригодиться при постановке эксперимента с оптическими вихрями.

1.  Непрерывные лазеры – источники излучения для формирования вихревых пучков.

Доступны различные типы лазеров, работающие на длинах волн от 200 нм до 4000 нм, охватывая диапазоны от УФ до ИК:

2.  Пространственные модуляторы света на жидких кристаллах (LCOS) – фазовая модуляция света с высокой точностью.

Доступны модели со следующими параметрами:

  • Различные вариации AR-покрытия: от 350 до 1700 нм;
  • Доступны версии для работы с высокими мощностями: 200 Вт/см2;
  • Разрешение: от 1920 х 1080 до 4160 х 2464 (4К!);
  • Шаг пикселя: 3,74 - 8 мкм;
  • Доступна версия, работающая на пропускание.

3.  Научные и промышленные КМОП камеры – детектирование и анализ оптических вихрей.

4.  Линзы и поляризационные светоделители – управление параметрами световых пучков.

5.  Оптические столы и оптомеханика – стабильное размещение оптической системы и точное выравнивание элементов.

6.  Учебные наборы по голографии с SLM-модуляторами – другие эксперименты с SLM модуляторами.

Применение решений на основе SLM для генерации и исследования оптических вихрей

Решения на основе SLM для генерации и исследования оптических вихрей имеют широкий спектр применения в различных областях, включая связь и визуализацию:

  • Создание коронографов на основе оптических вихрей для наблюдения за планетами, которые обычно сложно обнаружить из-за яркости их родительских звёзд. Прибор позволяет осуществлять прямое наблюдение за планетами с низким коэффициентом контрастности по отношению к их родительским звёздам.
  • Оптические пинцеты для манипулирования частицами с микрометровыми размерами, такими как клетки.
  • Создание микродвигателей.
  • Улучшение пропускной способности каналов связи в ходе мультиплексирования на основе орбитального углового момента.
  • Квантовые вычисления и криптография. Оптические вихри с их теоретически бесконечным числом состояний в свободном пространстве могут обеспечить более быструю обработку данных.
  • Преодоление дифракционного предела в микроскопии сверхвысокого разрешения.
  • Изучение квантовых вихрей.

Заключение

Таким образом, учебные наборы  SSP-SLM-VL-80R и SSP-SLM-VL-64R представляют собой эффективные инструменты для генерации и исследования оптических вихрей, обладающих уникальными свойствами, такими как орбитальный угловой момент и спиральная фазовая структура. Применение данного оборудования в учебном процессе и научных экспериментах способствует глубокому пониманию фундаментальных принципов сингулярной оптики и расширяет горизонты знаний в области оптических технологий.

Преимущества использования учебных наборов заключается в возможностях изучения различных методов генерации оптических вихрей, как с помощью дислокаций в кристаллической решетке, так и с применением спиральной фазовой пластины. Это открывает новые перспективы для исследований в области оптической связи, квантовых технологий и других современных направлений, где оптические вихри могут играть ключевую роль.

Учебные наборы и дополнительное оборудование для работы с оптическими вихрями доступны для заказа, позволяя студентам, преподавателям и исследователям легко интегрировать их в свою учебную и научную деятельность.

Готовые решения для образовательных и исследовательских лабораторий:

>> Учебные и образовательные наборы по фотонике.


Компания «Специальные Системы. Фотоника» является официальным дистрибьютором представленных решений и оказывает техническую поддержку на территории России и ЕАЭС.

Наши специалисты будут рады предоставить любую дополнительную информацию и подобрать оптимальное решение для ваших задачи. Для оформления заказа или получения консультации, пожалуйста, свяжитесь с нами.
