LIM-1550-E-PA - 1550 нм 67 ГГц амплитудный модулятор
LIM-1550-E-PA - высокочастотный электрооптический модулятор Маха-Цендера на основе ниобата лития.
- Рабочий диапазон длин волн 1525 - 1575 нм.
- Полоса модуляции до 67 ГГц.
- Вносимые потери ≤ 4 дБ.
- Полуволновое напряжение ≤ 5 В.
Производитель: LD-PD

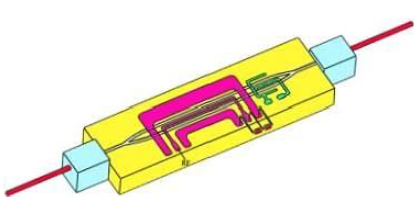

Модулятор LIM-1550-E-PA - высокочастотный электрооптический модулятор, обеспечивающий превосходную производительность для высокоскоростной оптической связи. В модуляторе используются волноводы выполненные по технологии протонного обмена на основе ниобата лития. Модуляция интенсивности достигается в сформированном из волноводов интерферометре Маха-Цендера с помощью электрооптического эффекта. Модулятор обладает низкими вносимыми потерями и позволяет осуществлять модуляцию с частотой до 67 ГГц.
Особенности:
- Сверхвысокая ширина полосы.
- Технология протонного обмена.
- Низкие вносимые потери.
- Нулевое чирпирование.
- Высокая стабильность.
| Параметр | Значение | Ед.измерения |
|---|---|---|
|
Рабочая длина волны
|
1550 ± 25 | нм |
|
Вносимые потери
|
≤ 4 | дБ |
|
Максимальная оптическая мощность
|
200 | мВт |
|
Обратные потери
|
≤ -55 | дБ |
|
Коэффициент экстинкции
|
≥ 20 | дБ |
|
Полуволновое напряжение РЧ @ 1 кГц
|
≤ 5 | В |
|
Полуволновое напряжение Bias @ 1 кГц
|
≤ 6 | В |
|
Максимальная мощность модулирующего сигнала
|
33 | дБм |
|
Частота модуляции
|
0,01 … 67 | ГГц |
|
Ширина полосы
|
≥ 40 | ГГц |
|
S11
|
≤ -10 | дБ |
|
Температура хранения
|
-55 … + 85 | °C |
|
Рабочая температура
|
0 … + 70 | °C |
- ВОЛС.
- Микроволновая фотоника.
- Квантовые коммуникации.
- Оптические измерения.
