OCM-OPM - модуль мониторинга оптических каналов и параметров
OCM-OPM – модуль мониторинга оптических каналов и параметров для управления DWDM-сетями и системами ROADM.
- Спектральный диапазон: 1527-1568 нм.
- Шаг каналов: 50 или 100 ГГц (настраиваемый).
- Измерение мощности, длины волны и OSNR для каждого канала.
- Высокая точность измерения мощности и длины волны.
- Долгий срок службы.
Модуль мониторинга оптических каналов и параметров OCM-OPM предназначен для измерения качества сигналов на оптическом уровне в высокоплотных DWDM-сетях и системах ROADM. Прибор выполняет оценку качества каналов путём измерения их оптических характеристик, включая мощность канала, длину волны и отношение оптического сигнал/шум (OSNR) для каждого канала.
Принцип работы модуля основан на перестраиваемом узкополосном оптическом фильтре, фотодетекторе и малошумящей электронике с высоким динамическим диапазоном. При подаче многоканального оптического сигнала на вход фильтра пропускается узкая полоса излучения с центром на заданной длине волны. Изменяя центральную длину волны фильтра, система последовательно сканирует весь входной спектр. Фотодетектор преобразует прошедшее излучение в электрический сигнал, который усиливается и оцифровывается. Блок обработки анализирует данные, рассчитывает длину волны, мощность и OSNR для каждого канала и выводит результаты.

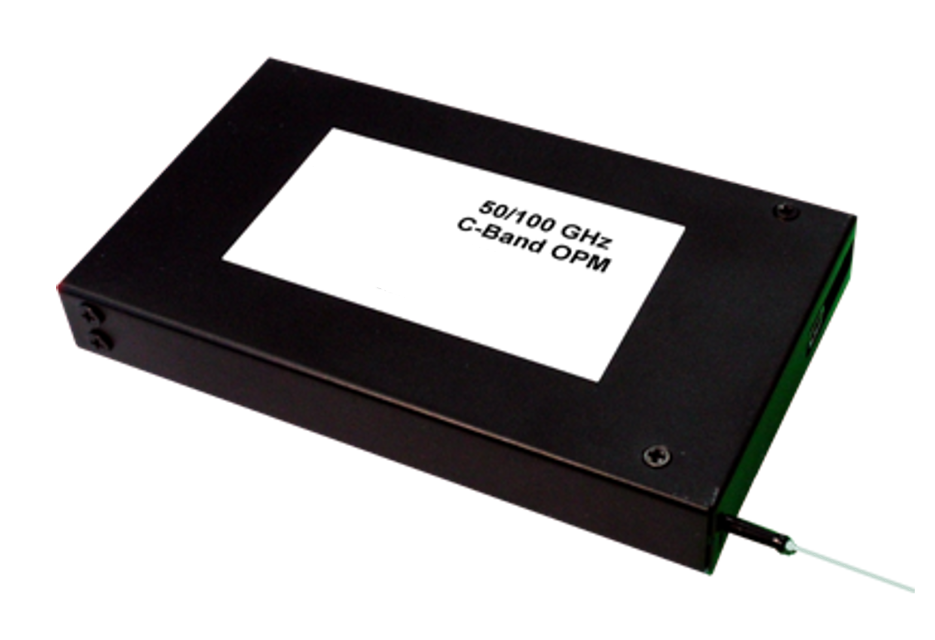

Модуль выполнен в компактном корпусе 68×115×21 мм и может использоваться как встроенный компонент в составе оборудования заказчика, либо как самостоятельный прибор с поставляемым программным обеспечением и графическим интерфейсом для анализа данных.
Особенности:- Высокое спектральное разрешение.
- Высокая точность и повторяемость измерения длины волны и мощности.
- Настраиваемый шаг каналов (50/100 ГГц).
- Отсутствие механического износа.
- Длительный срок службы.
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Рабочий диапазон длин волн | 1527–1568 | нм |
| Диапазон входной мощности | -40 … -10 | дБм |
| Максимальная входная мощность | 30 | дБм |
| Шаг каналов | 50 или 100 | ГГц |
| Абсолютная погрешность длины волны | ± 50 | пм |
| Абсолютная погрешность мощности | ± 0,5 | дБ |
| Относительная погрешность мощности | ± 1,5 | дБ |
| Повторяемость мощности | ± 0,1 | дБ |
| Точность измерения OSNR | ± 0,1 | дБ |
| PDL | 0,3 | дБ |
| Уровень шума | -55 | дБм |
| Оптические потери при отражении | > 40 | дБ |
| Время отклика | < 1 | с |
| Потребляемая мощность | < 2,0 | Вт |
| Электрический интерфейс | USB / RS-232 |
|
| Габаритные размеры | 68 × 115 × 21 | мм |
- Мониторинг оптической мощности, длины волны в гибких сетях.
- Модуль OSA для тестового и измерительного оборудования.
- Сигнал обратной связи для балансировки мощности в DWDM.
- Мониторинг мощности для выравнивания усиления.
- Мониторинг сетей ROADM.
