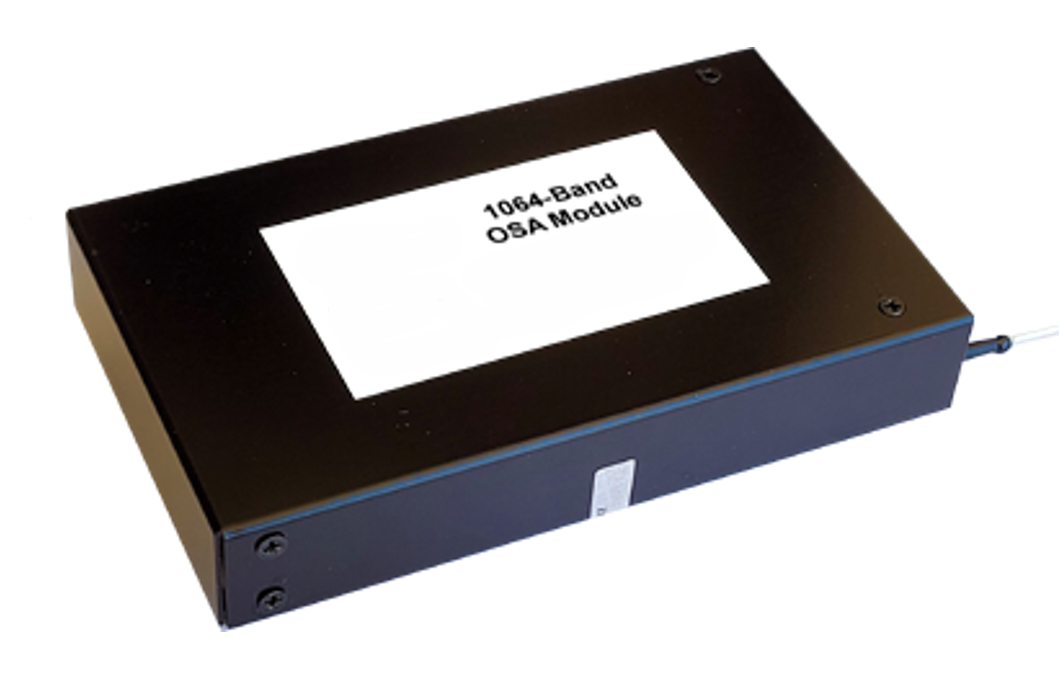

OSA-1064 - модульный анализатор спектра 1064 нм
OSA-1064 – специализированный модульный анализатор оптического спектра для измерения характеристик лазерных источников в диапазоне 1064 нм.
- Спектральный диапазон: 1035–1075 нм.
- Высокое спектральное разрешение: 0,2 нм (FWHM).
- Высокая точность и повторяемость измерений длины волны.
- Долгий срок службы.
- Поддержка многомодового волокна на входе (опционально).
Модульный анализатор оптического спектра OSA-1064 представляет собой компактное решение для измерения спектральных характеристик оптических сигналов вблизи длины волны 1064 нм. Прибор основан на собственной микрооптической технологии и управляемом напряжением перестраиваемом фильтре. При подаче широкополосного сигнала на вход фильтра пропускается узкая полоса излучения с центром на заданной длине волны. Изменяя центральную длину волны фильтра, система последовательно сканирует весь входной спектр, а фотодетектор преобразует прошедшее излучение в электрический сигнал, который оцифровывается и обрабатывается. По измеренному спектру рассчитываются ключевые параметры каналов: мощность, длина волны, отношение оптического сигнал/шум (OSNR).
Модель OSA-1064 является специализированной модификацией, оптимизированной для работы в диапазоне 1035-1075 нм. Прибор может использоваться как встроенный компонент в составе измерительного оборудования заказчика с управлением через собственный алгоритм, либо как самостоятельный прибор с поставляемым программным обеспечением и графическим интерфейсом для анализа данных.
- Высокое спектральное разрешение.
- Отличная повторяемость и точность измерения длины волны.
- Отсутствие механического износа.
- Длительный срок службы.
- Поддержка многомодового волокна на входе.
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Рабочий диапазон длин волн | 1035 - 1075 | нм |
| Диапазон входной мощности | -50 … +5 | дБм |
| Максимальная входная мощность | 30 | дБм |
| Спектральное разрешение (FWHM) | 0,2 | нм |
| Абсолютная погрешность длины волны | ± 50 | пм |
| Линейность по длине волны | 15 | пм |
| Повторяемость длины волны | ± 10 | пм |
| Абсолютная погрешность мощности | ± 0,6 | дБ |
| Относительная погрешность мощности | ± 0,5 | дБ |
| Повторяемость мощности | ± 0,1 | дБ |
| PDL | 0,5 | дБ |
| Уровень шума | -55 | дБм |
| Оптическое подавление (при смещении 50 ГГц) | > 40 | дБ |
| Оптическое подавление (при смещении 200 ГГц) | > 50 | дБ |
| Оптические потери при отражении | > 40 | дБ |
| Время отклика | < 1 | с |
| Потребляемая мощность | < 2,0 | Вт |
| Электрический интерфейс | USB / RS-232 |
|
| Габаритные размеры | 68 × 115 × 21 | мм |
- Портативные анализаторы спектра для тестового и измерительного оборудования.
- Научно-исследовательские лаборатории и институты.
- Контроль лазерных источников на 1064 нм.
- Тестирование волоконно-оптических компонентов.
