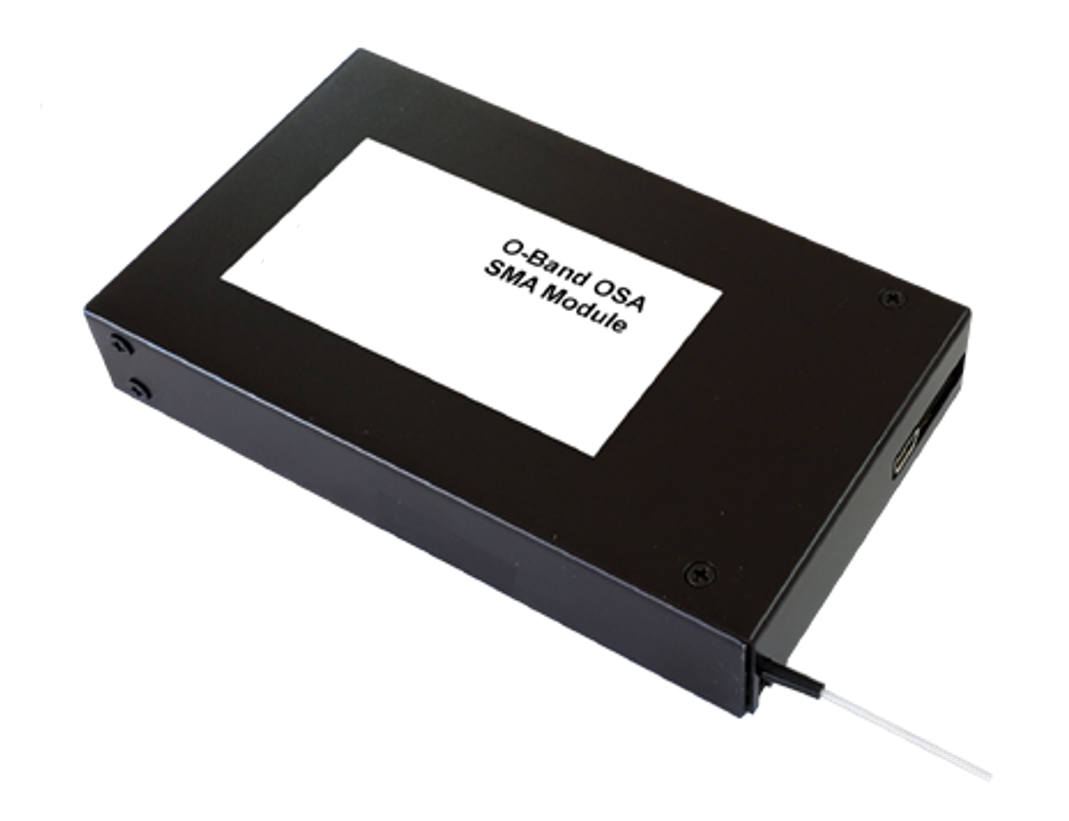

OSA-SMSR - модульный анализатор спектра с функцией измерения SMSR
- Спектральный диапазон: 1250-1650 нм (O, E, S, C, L, U-диапазоны на выбор).
- Измерение SMSR, длины волны основной и побочных мод, мощности основной моды.
- Эквивалентная полоса измерения: 0,05/0,1/0,2 нм.
- Высокая точность и повторяемость измерений.
- Быстрый инструмент для производственного тестирования.
Модульный анализатор спектра OSA-SMSR представляет собой усовершенствованное решение, сочетающее функции стандартного анализатора оптического спектра со специализированной функцией измерения коэффициента подавления побочных мод. Прибор предназначен для характеризации DFB-лазеров и оптических передатчиков, предоставляя экономически эффективную альтернативу полноразмерным анализаторам спектра.
SMSR определяется как разность пиковых мощностей основной моды и самой высокой побочной моды. При измерении SMSR мощность пиков измеряется с заданной полосой разрешения (обычно 50 пм). Алгоритмы прибора рассчитывают SMSR, длины волн основной и побочных мод, а также мощность основной моды, с последующей нормализацией результатов к спектральному разрешению 0,02-0,10 нм.
Прибор поддерживает работу в любом из диапазонов O, E, S, C, L, U в пределах 1250-1650 нм, а также в заказных диапазонах по требованию. Модуль может использоваться как встроенный компонент в составе оборудования заказчика (с управлением через RS-232/UART) либо как самостоятельный прибор с поставляемым программным обеспечением и графическим интерфейсом для анализа данных.
Особенности:- Измерение SMSR, длины волны и мощности.
- Быстрый и точный анализ.
- Экономически эффективное решение.
- Интеграция в автоматизированные системы.
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Рабочий диапазон длин волн |
1260-1350 (другие диапазоны по запросу) |
нм |
| Диапазон входной мощности | -45 … +15 | дБм |
| Максимальная входная мощность | 30 | дБм |
| Эквивалентная полоса измерения | 0,05 / 0,1 / 0,2 | нм |
| Погрешность измерения длины волны | ± 50 | пм |
| Повторяемость длины волны | ± 10 | пм |
| Абсолютная погрешность мощности | ± 0,8 | дБ |
| Относительная погрешность мощности | ± 1,0 | дБ |
| Повторяемость мощности | ± 0,15 | дБ |
| PDL | 0,3 | дБ |
| Уровень шума | -55 | дБм |
| Диапазон измерения SMSR | до 50 | дБ |
| Погрешность измерения SMSR |
± 1,0 (± 1,5 для SMSR > 40 дБ) |
дБ |
| Оптические потери при отражении | > 40 | дБ |
| Время отклика | < 1 | с |
| Потребляемая мощность | < 2,0 | Вт |
| Электрический интерфейс | USB / RS-232 |
|
- Измерение SMSR DFB-лазеров и передатчиков.
- Портативные анализаторы спектра.
- Мониторинг оптических сетей.
- Тестовое и измерительное оборудование.
