OSA-XX - модульные анализаторы спектра
- Спектральный диапазон: от 1050 до 1670 нм.
- Высокое спектральное разрешение: до 0,1 нм.
- Высокая точность и повторяемость измерений длины волны.
- Низкое энергопотребление.

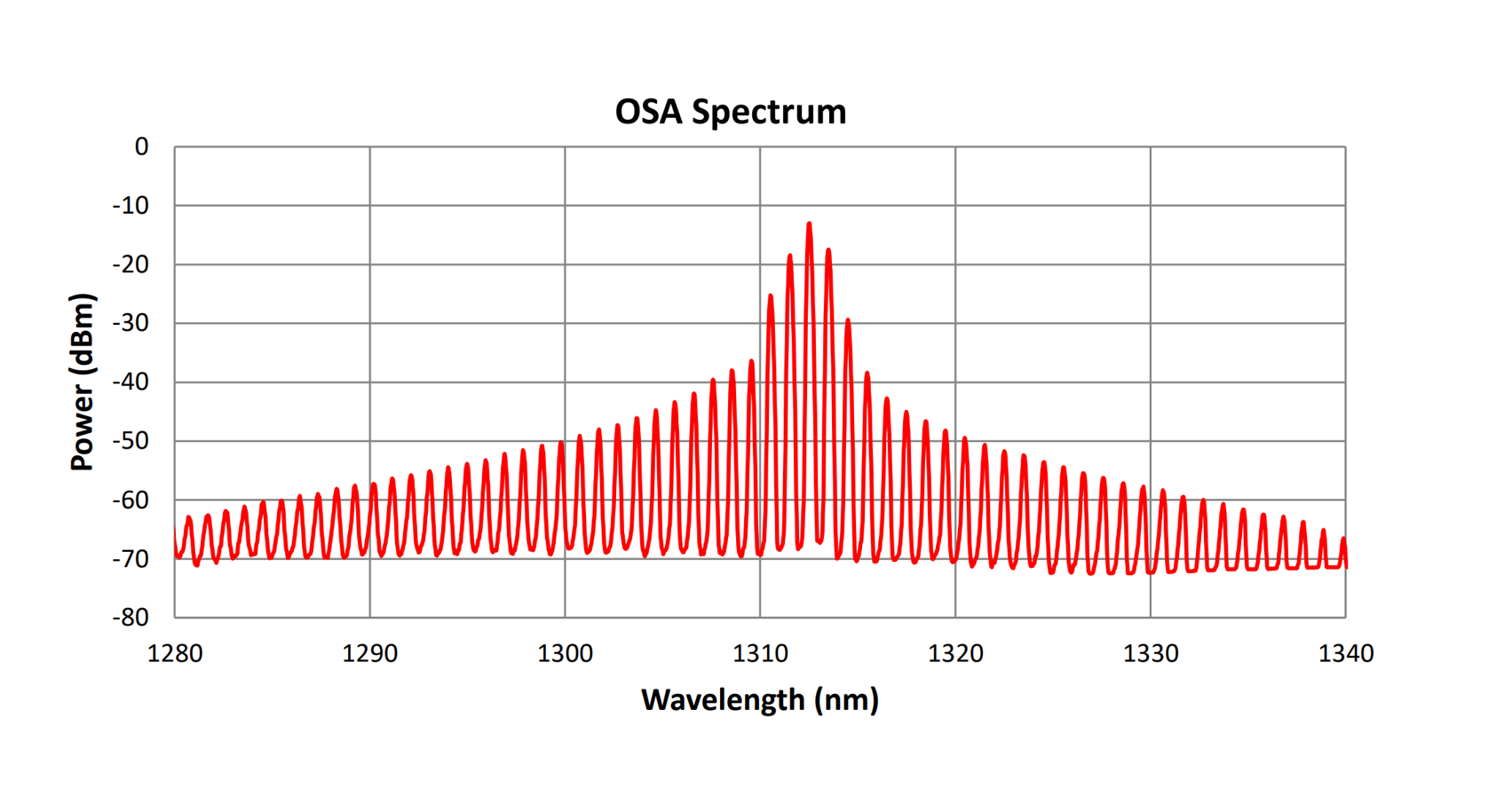

Модульный анализатор оптического спектра OSA-XX представляет собой компактное решение для измерения спектральных характеристик оптических сигналов в широком диапазоне длин волн. Прибор основан на собственной микрооптической технологии и управляемом напряжением перестраиваемом фильтре. При подаче широкополосного сигнала на вход фильтра пропускается узкая полоса излучения с центром на заданной длине волны. Изменяя центральную длину волны фильтра, система последовательно сканирует весь входной спектр, а фотодетектор преобразует прошедшее излучение в электрический сигнал, который оцифровывается и обрабатывается. По измеренному спектру рассчитываются ключевые параметры каналов: мощность, длина волны, отношение оптического сигнал/шум (OSNR).
Серия OSA-XX представлена тремя модификациями:
- OSA-SB (однодиапазонный) – поддержка работы в одном из диапазонов (O, E, S, C, L, U) в пределах 1250-1650 нм.
- OSA-DB (сдвоенного диапазона) – поддержка двух смежных диапазонов с общей полосой до 90 нм.

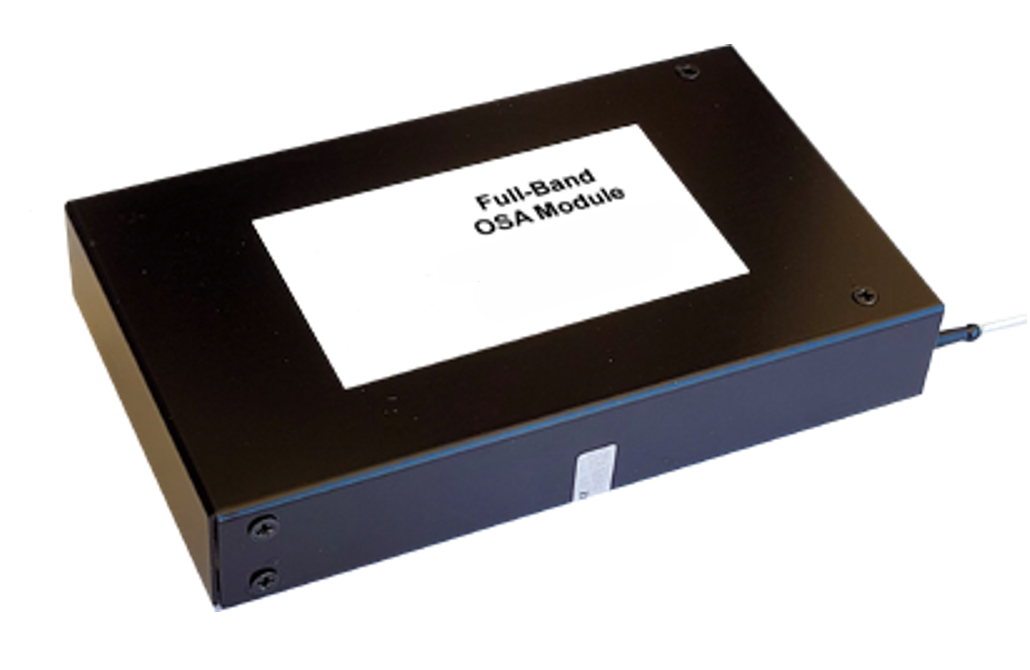

- OSA-FB (полнодиапазонный) – непрерывное перекрытие всего диапазона от 1250 до 1650 нм (400 нм).
Модуль может использоваться как встроенный компонент в составе измерительного оборудования заказчика с управлением через собственный алгоритм, либо как самостоятельный прибор с поставляемым программным обеспечением и графическим интерфейсом для анализа данных. Благодаря отсутствию механически подвижных частей модуль характеризуется высокой долговременной стабильностью и надёжностью.
Особенности:- Высокое спектральное разрешение.
- Отличная повторяемость и точность измерения длины волны.
- Отсутствие механического износа.
- Длительный срок службы.
- Поддержка одномодового и многомодового волокна на входе.
| Параметр | Значение | Ед. изм. | ||
|---|---|---|---|---|
| Модель |
OSA-SB |
OSA-DB |
OSA-FB |
|
| Рабочий диапазон длин волн |
до 45 (в пределах 1250-1650) |
до 90 (в пределах 1250-1650) |
1250-1650 | нм |
| Диапазон входной мощности | -50 … +15 | дБм | ||
| Максимальная входная мощность | 30 | дБм | ||
| Спектральное разрешение (FWHM), Type A | 0,18 | 0,35 | 3,0 | нм |
| Спектральное разрешение (FWHM), Type B | 0,10 | 0,20 | 1,0 | нм |
| Абсолютная погрешность длины волны | ± 0,05 | ± 0,07 | ± 0,3 | нм |
| Повторяемость длины волны | ± 0,01 | ± 0,015 | ± 0,1 | нм |
| Абсолютная погрешность мощности | ± 0,5 | ± 0,6 | ± 0,8 | дБ |
| Относительная погрешность мощности | ± 0,4 | ± 0,5 | ± 0,6 | дБ |
| Повторяемость мощности | ± 0,1 | дБ | ||
| PDL | < 0,3 | < 0,3 | < 0,5 | дБ |
| Уровень шума | -60 | дБм | ||
| Оптическое подавление (при смещении 0,4 нм) | > 30 |
> 15 (Type A) > 30 (Type B) |
|
дБ |
| Оптическое подавление (при смещении 1,6 нм) | > 50 | > 50 |
|
дБ |
| Оптическое подавление (при смещении 6 нм) | > 40 | |||
| Оптические потери при отражении | > 30 | дБ | ||
| Время отклика | < 1 | с | ||
| Потребляемая мощность | < 2,0 | Вт | ||
- Переносные/портативные анализаторы спектра.
- Мониторинг оптических параметров в сетях DWDM.
- Сигнал обратной связи для балансировки мощности в DWDM.
- Мониторинг мощности для выравнивания усиления.
- Научно-исследовательские лаборатории и институты.
