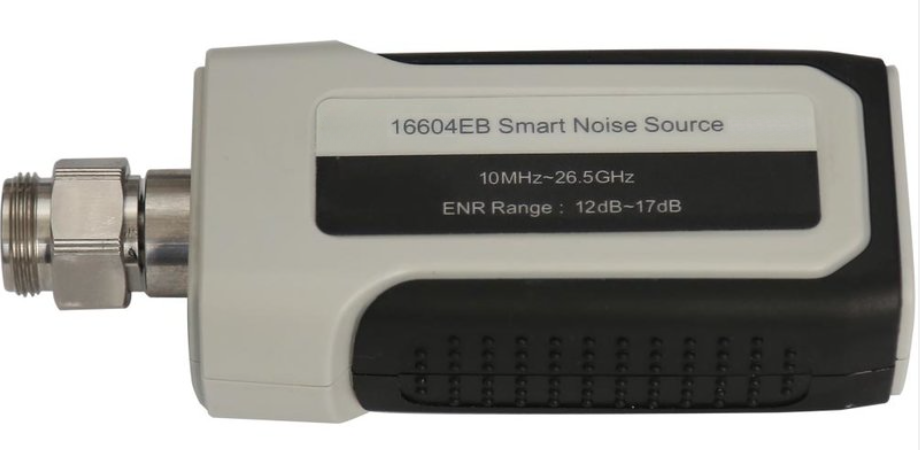

16603/16604 - источники шума

16603/16604 - твердотельные коаксиальные источники шума серии Smart и Standard с рабочим диапазоном частот от 10 МГц до 50 ГГц, ключевыми особенностями которых являются: широкий частотный охват, низкий коэффициент стоячей волны выходного напряжения (КССВ) и отличная неравномерность выходного сигнала и высокий уровень шума.

Источники шума 16603/16604 используют шинную технологию I2C для реализации автоматической нагрузки и повышения скорости измерения. Оснащенный цифровым датчиком температуры, источник может автоматически отслеживать изменение температуры окружающей среды и может использоваться для коррекции температурного изменения коэффициента шума и повышения точности измерений. Входное напряжение источника шума составляет 28 В.

16603/16604 используются вместе с анализаторами шума, чтобы обеспечить комплексное решение для измерения коэффициента шума микроволновых частот миллиметрового диапазона.

Основные характеристики:

• Широкий частотный диапазон и превосходная равномерность коэффициента шума.
• Значение коэффициента шума может быть загружено автоматически после подключения к анализатору коэффициента шума.

• Определение температуры в режиме реального времени.

• Высокоточная система калибровки коэффициента избыточного шума источника миллиметрового диапазона для проведения точных измерений.


Широкий частотный диапазон и превосходная равномерность выходного коэффициента избыточного шума

Верхний предел частоты последовательного коаксиального источника шума может достигать 50 ГГц. Имея широкий частотный диапазон, источник сохраняет неравномерность сигнала шума.

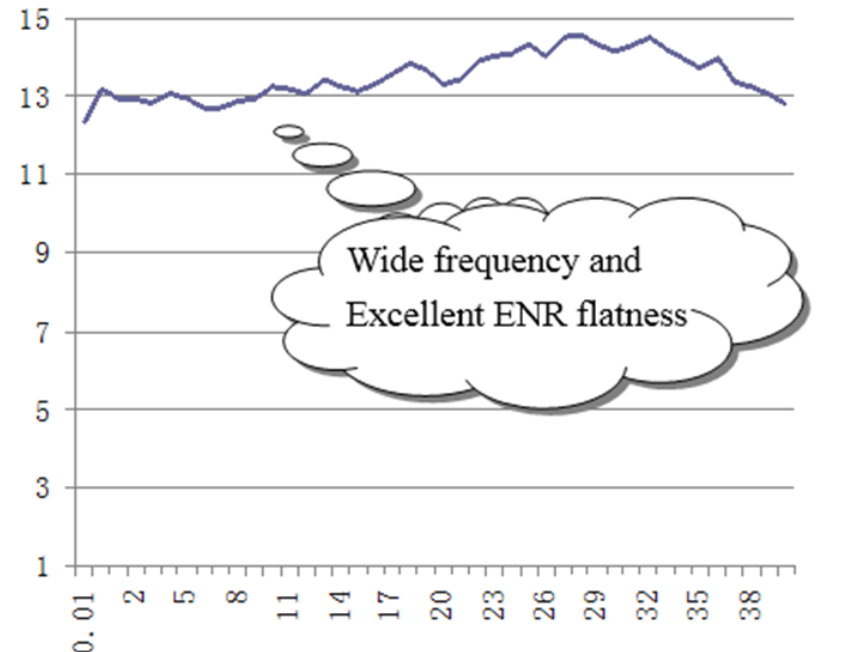

График значений коэффициента избыточного шума

Автоматическая загрузка значения коэффициента избыточного шума.

Источники шума серии 16603/16604 используют технологию шины I2C со встроенной электронной памятью для хранения данных частотно-зависимого коэффициента избыточного шума.

Определение температуры в режиме реального времени

Источник шума имеет встроенный цифровой датчик температуры, который отслеживает изменение температуры окружающей среды в режиме реального времени и может использоваться для коррекции температурного воздействия на коэффициент шума и повышения точности измерений.

Совершенная система калибровки

В источник встроена система калибровки источников шума микроволнового и миллиметрового диапазона, а также разработано программное обеспечение для автоматических испытаний, позволяющее выполнять автоматическую калибровку коэффициента избыточного шума источника шума и облегчать периодическую проверку источника шума.

Схема применения источников шума 16603/16604
