4082 - анализаторы сигнала и спектра

Анализаторы сигнала и спектра серии 4082 являются высокопроизводительным флагманским продуктом, положительно отличающимся такими характеристиками, как широкий динамический диапазон, низкий уровень фазового шума, высокая точность определения амплитуды сигнала и скорость проведения измерений. Это делает его идеальным инструментом для исследований, разработок и производства в области беспроводной связи, аэрокосмической и оборонной промышленности, а также для тестирования оборудования в других отраслях.

Производительность и характеристики:

• Сверхширокий частотный диапазон. Диапазон измеряемых частот колеблется от 2 Гц до 110 ГГц, позволяя точно измерять сигналы в широком спектре частот, от низких частот до миллиметровых волн.
• Преселектор полнодиапазонной конфигурации для эффективного подавления искажений и помех.

• Низкие фазовые шумы. Обладая отличными характеристиками фазового шума, он может удовлетворить самые высокие требования пользователей к измерениям сигналов радаров и связи. При несущей частоте 1 ГГц и смещении частоты 1 кГц фазовый шум превышает -125 дБн/Гц и смещении частоты 10 кГц фазовый шум превышает -134 дБн/Гц.

• В полосе частот ниже 30 МГц используется технология прямого радиочастотного сбора данных с улучшенными возможностями измерения низкочастотного сигнала.

• Выдающиеся характеристики DANL. Отображаемый средний уровень шума на частоте 1 ГГц составляет - 154 дБм/Гц, после настройки предусилителя он может достигать -167 дБм/Гц, а после включения функции шумоподавления -172 дБм/Гц. Средний уровень шума на дисплее при частоте 110 ГГц составляет -140 дБм/Гц.

• Высокоточная погрешность измерения амплитуды. Обеспечивает высокую точность измерений ±0.5 дБ в диапазоне частот ниже 8 ГГц.

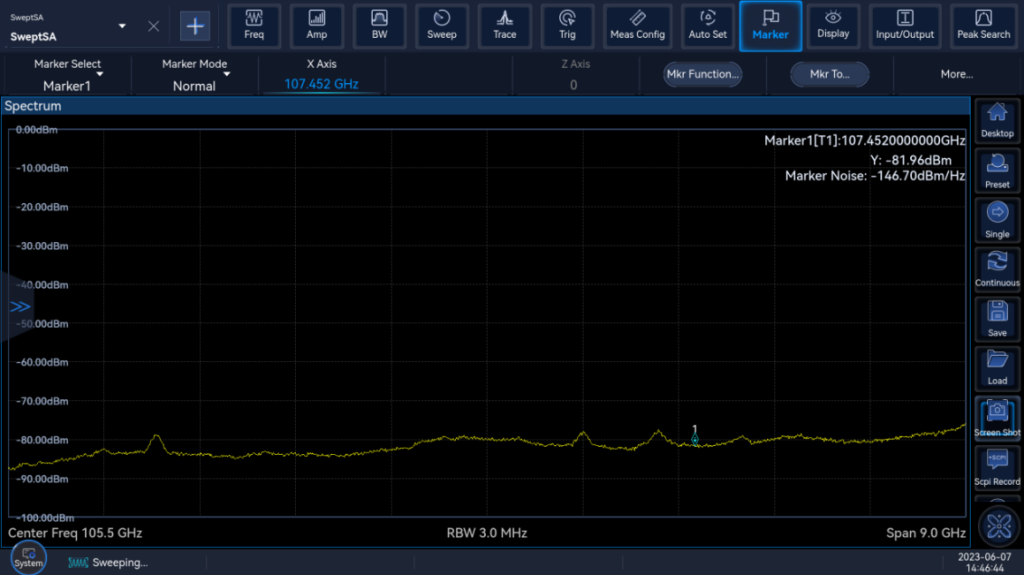

Рисунок 1. Характеристика DANL в диапазоне 101 - 110 ГГц.

• Семь конфигураций: 10 МГц (стандартная), 40 МГц, 200 МГц, 400 МГц, 600 МГц, 1,2 ГГц, 2 ГГц.
• Анализатор сигнала/спектра может обеспечивать поток данных IQ с произвольной частотой дискретизации 100 Гц ~ 1,5 ГГц, разрешение настройки частоты дискретизации более 0,1 Гц, компенсацию частотной характеристики в полной полосе пропускания в режиме реального времени, может поддерживать различные скорости измерения и анализа сигнала.

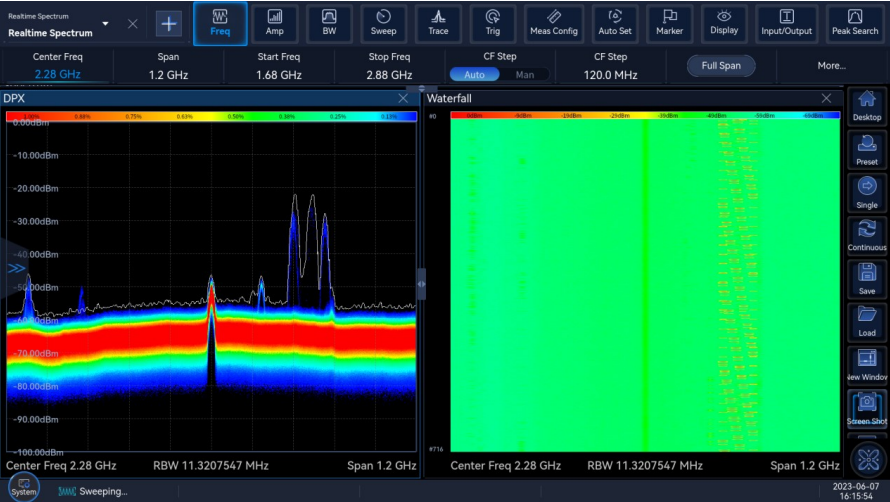

Рисунок 2. Измерение полосы пропускания 1,2 ГГц в режиме реального времени.

Анализ протоколов беспроводной связи:

• Функция измерения 5G NR позволяет выполнять анализ демодуляции восходящих и нисходящих сигналов 5G NR в версиях 3GPP Rel 15 и Rel 16. Поддерживает дуплексные режимы FDD и TDD, а также форматы модуляции от QPSK до 256 QAM. Позволяет настраивать тестовые модели и параметры под конкретные задачи, а также предоставляет результаты измерений, такие как вектор ошибок, амплитуда вектора ошибки модуляции (EVM), погрешность частоты и мощность различных каналов и сигналов. Результаты измерений могут быть представлены в виде диаграммы реализуемых состояний сигнала, сводной таблицы ошибок, распределения ресурсов и других отображаемых карт.
• Анализ сигналов LTE, NB-IoT, WCDMA, GSM. С помощью специализированного программного обеспечения для анализа протоколов можно выполнять анализ модуляции сигналов связи LTE, LTE-Advanced, NB-IoT, WCDMA, GSM, EDGE, предоставляя различные результаты измерений, такие как EVM, диаграмма реализуемых состояний сигнала и частотная погрешность.
• Анализ характеристик сигналов беспроводной связи. Благодаря функции внеполосной настройки, можно одним нажатием кнопки настроить стандартную и предельную линию, а также эффективно измерить коэффициент утечки по соседним каналам (ACLR) и спектральную эмиссионную маску (SEM).


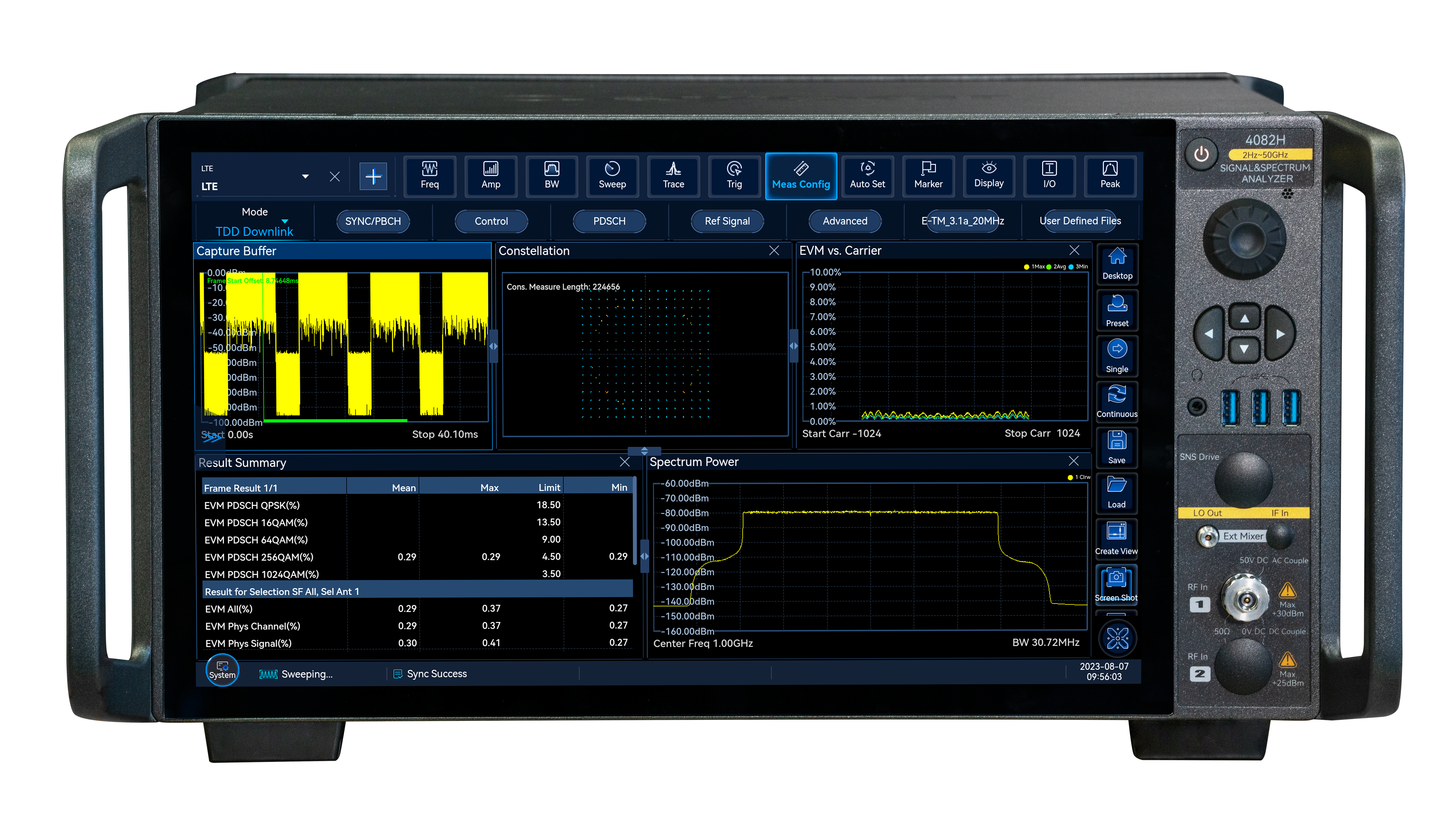

Рисунок 3. Анализ сигнала 5G NR измерения.

Детальные результаты анализа спектра:

• Поддержка частотной и FFT-развертки. Точки развертки между 101 ~ 120001 произвольным выбором, максимальное время сканирования - 16000 с, ширина нулевой частоты при минимальном времени сканирования - 1 мкс.
• Поддержка 6 конфигураций кривых, 6 методов определения, 3 типа усреднения, широкий набор функций измерения параметров, таких как уровень шума, мощность полосы пропускания, спектральная плотность мощности и т.д., поддержка статистики кривых, автоматическое сохранение и повторное воспроизведение кривых и т.д.
• Поддержка отображения каскадных диаграмм. Анализатор сигналов/спектров может сохранять 10000 точек кривой, наглядно показывая картину изменения спектра сигнала.

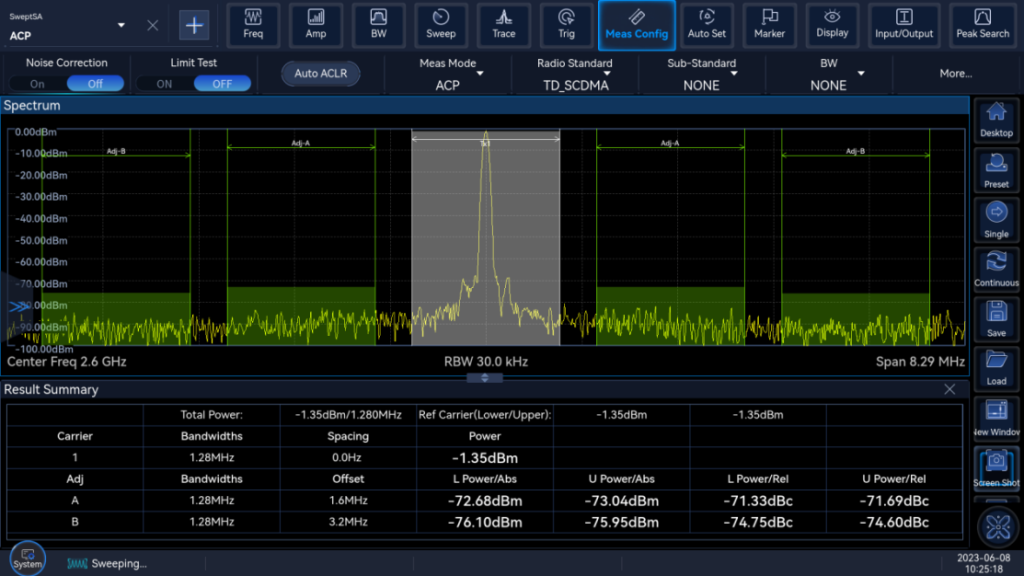

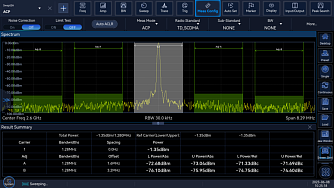

Рисунок 4. Измерение мощности соседнего канала.

Импульсный сигнал:

• Измерения параметров импульса. Поддерживает спектр импульсного сигнала, характеристик во временной области, может одновременно измерять ширину импульса, период импульса, время нарастания и спада импульса, падение мощности, пиковую мощность, минимальную мощность, верхнее значение, нижнее значение, амплитуду, превышение, пиковое значение ошибки частоты, среднеквадратичное значение ошибки частоты, смещение частоты анализируются и отображаются другие параметры пульса.
• Анализ внутриимпульсных характеристик. Подробный анализ амплитуды, частотно-фазовых характеристик внутриимпульса и спектральных характеристик может быть выполнен для любого выбранного импульса.
• Анализ межимпульсных характеристик. Функции анализа тенденций изменения параметров импульса и статистического анализа.

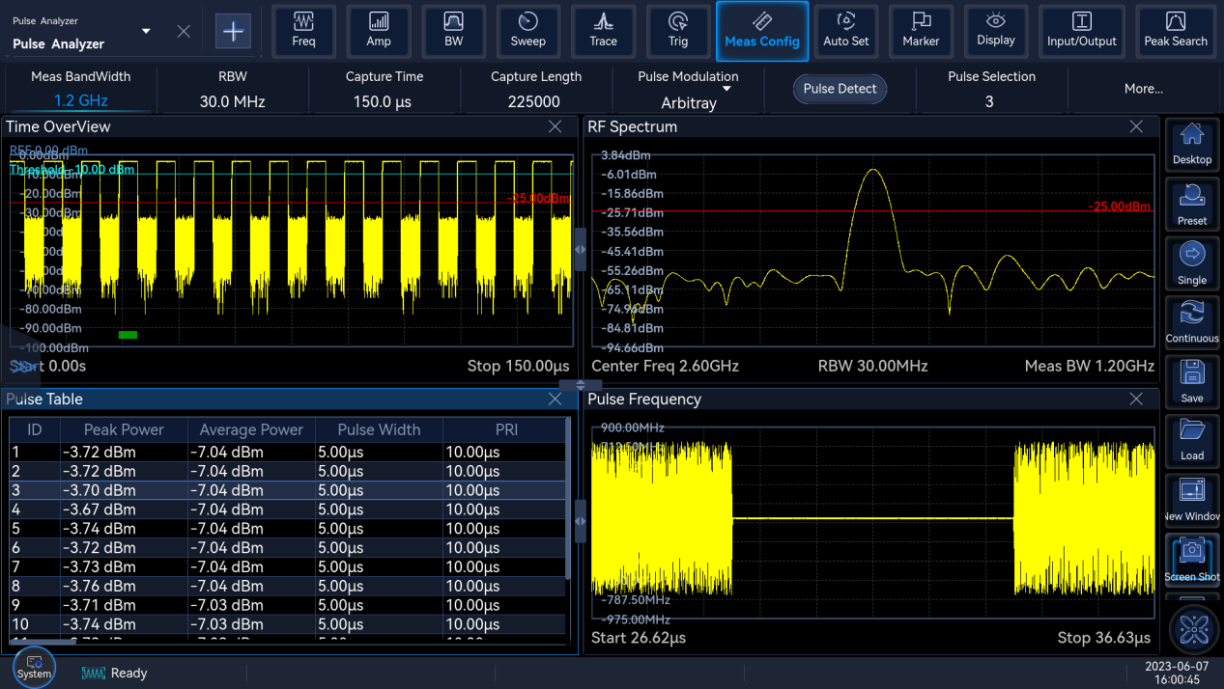

Рисунок 5. Измерение импульсного сигнала.

РЧ-сигналы:

• Измерение задержки в группе из нескольких несущих. Он может быстро измерить абсолютную и относительную групповую задержку таких компонентов, как спутниковые преобразователи частоты и транспондеры. Измеряет частотную характеристику тестируемого устройства и отображает амплитуду, фазу и групповую задержку в зависимости от частоты.
• Измерение коэффициента мощности шума. Измерение отношения шума к мощности широкополосных систем, что позволяет определить степень воздействия на незанятые каналы.

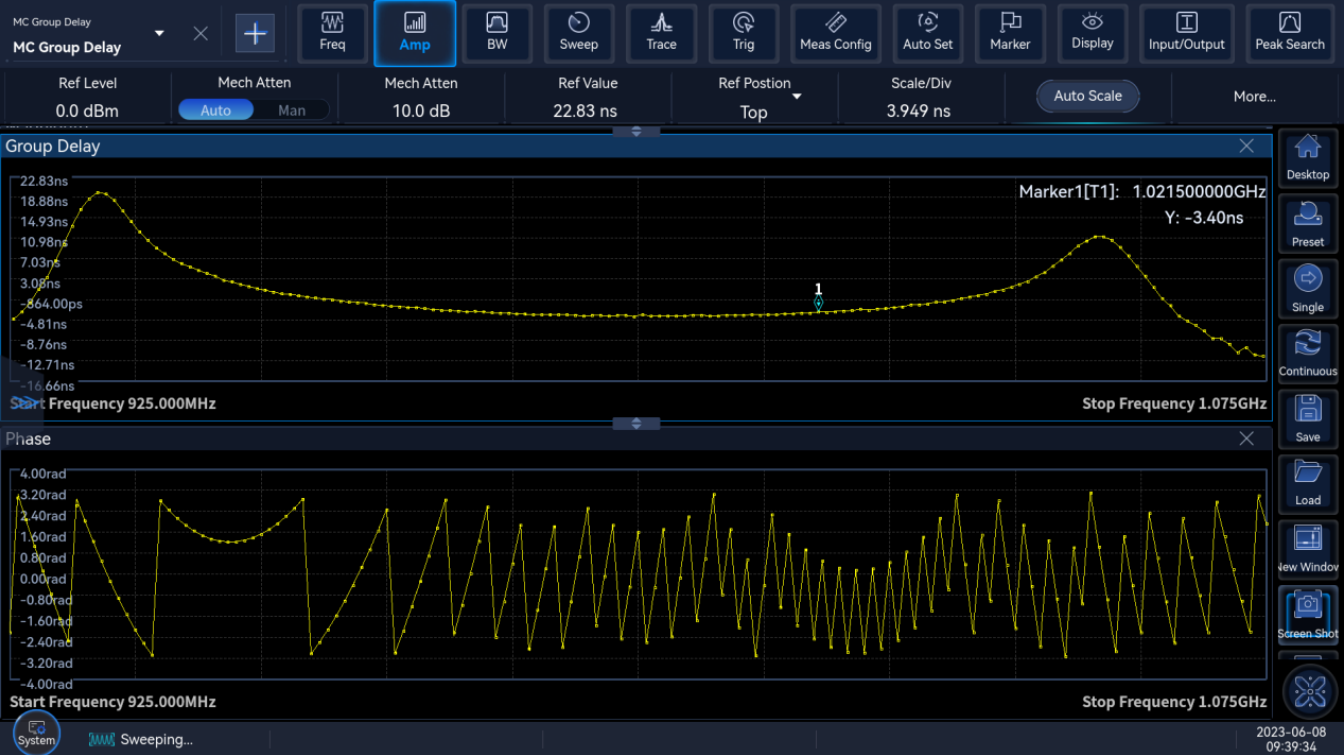

Рисунок 6. Групповая задержка нескольких несущих.

Усовершенствованный пользовательский интерфейс:

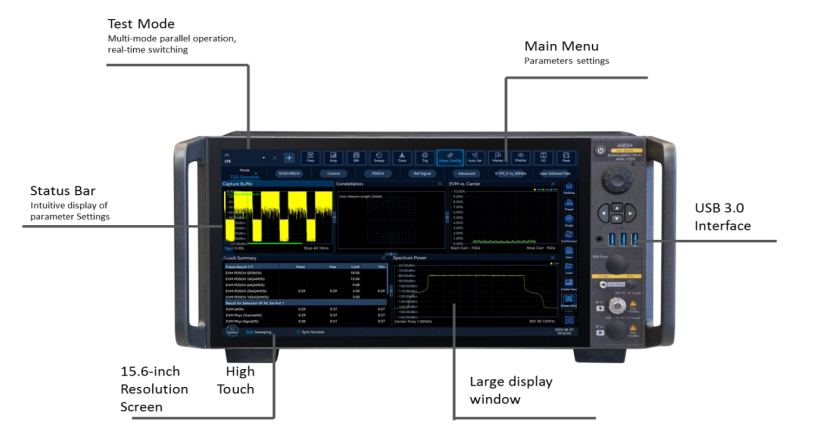

• 4082 оснащен сенсорным экраном диагональю 15,6", на котором информация о тестировании отображается более полно. Меню настройки параметров является лаконичным и позволяет напрямую настраивать параметры с помощью одной клавиши. Параллельная работа и отображение нескольких режимов измерения, удобное и эффективное переключение режимов.
• Благодаря процессору i7 и 16-гигабайтной памяти он работает более плавно и обеспечивает эффективную работу при длительном тестировании.

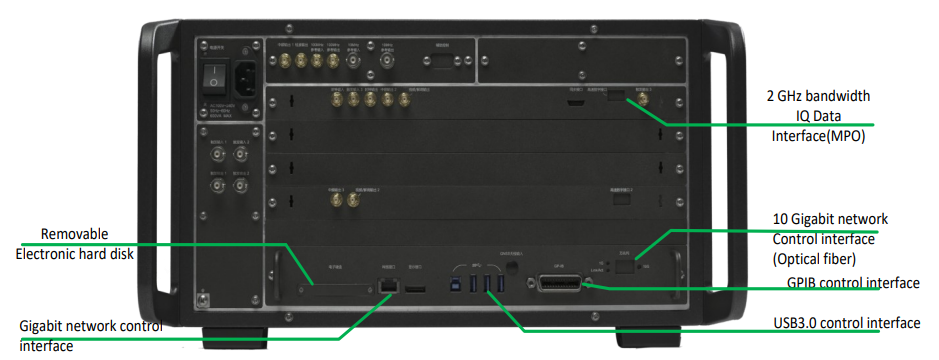

• 10-гигабитный сетевой интерфейс для обеспечения более высоких пропускной способности, скорости и стабильной передачи данных.

• Модели, поддерживающие два способа подключения AC/DC, могут работать на частоте 67 ГГц, что позволяет гибко выбирать входные радиочастотные порты в более высоких частотных диапазонах.

• Встроенный жесткий диск емкостью 4 ТБ (опционально) обеспечивает удобство хранения данных во время измерений.
