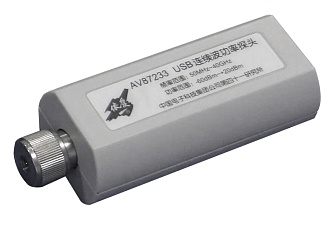

8723X - USB-датчик мощности микроволнового излучения
8723X - серия USB датчиков мощности микроволнового излучения с широким частотным диапазоном.
- Частотный диапазон: 9 кГц - 40 ГГц.
- Диапазон измеряемой мощности: -60 дБм - 20 дБм.
- Легкий и компактный.
Производитель: CEYEAR TECHNOLOGIES
Датчик мощности микроволнового излучения серии 8723Х представляет собой диодный датчик мощности с полным/высокоскоростным самоадаптирующимся интерфейсом. Он использует высокопроизводительные микросхемы цифровой обработки и различные методы калибровки и компенсации для достижения широкого частотного диапазона и большого диапазона измерения мощности. Датчики могут быть подключены к компьютерам и другим электронным измерительным приборам для создания систем тестирования мощности. Прибор может быть использован для полевых испытаний, испытаний на производственной линии и других испытаний, где не требуется высокоточное измерение мощности.
Основные особенности:
- Точное измерение абсолютной мощности сигнала.
- Внутренняя и внешняя установка нуля.
- Небольшой размер, легкий вес, удобство переноски.
- Поддержка функции программирования через USB.
- Поддержка протокола USBTMC.
- Совместимость с компьютерами и измерительными приборами, оснащенными интерфейсом USB.
| Параметр | Значение | Ед.измерения | ||||||
|---|---|---|---|---|---|---|---|---|
| Модель | 87230 | 87231 | 87232 | 87233 | - | |||
| Диапазон частот | 9 кГц - 6 ГГц | 10 МГц - 18 ГГц | 50 МГц - 26.5 ГГц | 50 МГц - 40 ГГц | - | |||
| Диапазон измеряемой мощности | -50 - 20 | -60 - 20 | дБм | |||||
| Точность обнуления | ≤10 | ≤1 | нВт | |||||
|
КСВ входного порта |
100 кГц~6 ГГц: 1.15 |
10 МГц - 50 МГц: 1.21 |
50 МГц - 2 ГГц: 1.15 |
50 МГц - 2 ГГц: 1.15 |
- | |||
| 2 ГГц - 12.4 ГГц: 1.20 | ||||||||
| 50 МГц - 2 ГГц: 1.15 | 2 ГГц - 12.4 ГГц: 1.20 | 12.4 ГГц - 18 ГГц: 1.27 | ||||||
| 2 ГГц - 12.4 ГГц: 1.20 | 12.4 ГГц - 18 ГГц: 1.27 | 18 ГГц - 26.5 ГГц: 1.30 | ||||||
| 12.4 ГГц - 18 ГГц: 1.27 | 18 ГГц - 26.5 ГГц: 1.30 | 26.5 ГГц - 40 ГГц: 1.50 | ||||||
| Тип коннектора | N (male) | 3.5мм (male) | 2.4мм (male) | - | ||||
| Погрешность калибровочного коэффициента | ±0.16 | ±0.25 |
50 МГц - 18 ГГц: ±0.25 18 ГГц - 26.5 ГГц: ±0.35 |
50 МГц - 18 ГГц: ±0.25 18 ГГц - 40 ГГц: ±0.35 |
дБ | |||
| Линейность мощности (23 ± 5 ℃) | Диапазон мощности | Типовое значение | дБ | |||||
| 20 дБм - 10 дБм | ±0.21 | |||||||
|
10 дБм - -40 дБм |
±0.12 | |||||||
|
-40 дБм - -60 дБм |
±(0,12 дБ/10 дБ + точность обнуления) | |||||||
| Максимальная входная мощность | +23 | дБм | ||||||
| Размер | 46.2×35.6×142.6 | 46.2 ×35.6 ×142.6 | 46.2×35.6×135.4 |
46.2×35.6×125.9 |
мм | |||
| Разъем питания | Mini USB | - | ||||||
| Потребление мощности | ≤1.8 | Вт | ||||||
| Максимальный вес | 250 | г | ||||||
| Рабочая температура | 0 - 50 | ℃ | ||||||
| Температура хранения | -40 - 70 |
℃ |
||||||
- Мультиканальное измерение мощности.
- Автоматическое тестирование мощности линии передач.
- Измерение мощности в полевых условиях.
