3657 - векторные анализаторы цепей

Анализаторы цепей серии 3657 применяются в радиосвязи, кабельном телевидении, обучении, автомобильной электронике и др. Они могут использоваться для измерения производительности радиочастотных компонентов, таких как фильтры, усилители, антенны, кабели и т.д.

Максимальный рабочий диапазон частот: от 9 кГц до 26,5 ГГц.
Максимальный динамический диапазон: 140 дБ.
До 4 независимых измерительных каналов.

Узнать цену

Задать вопрос

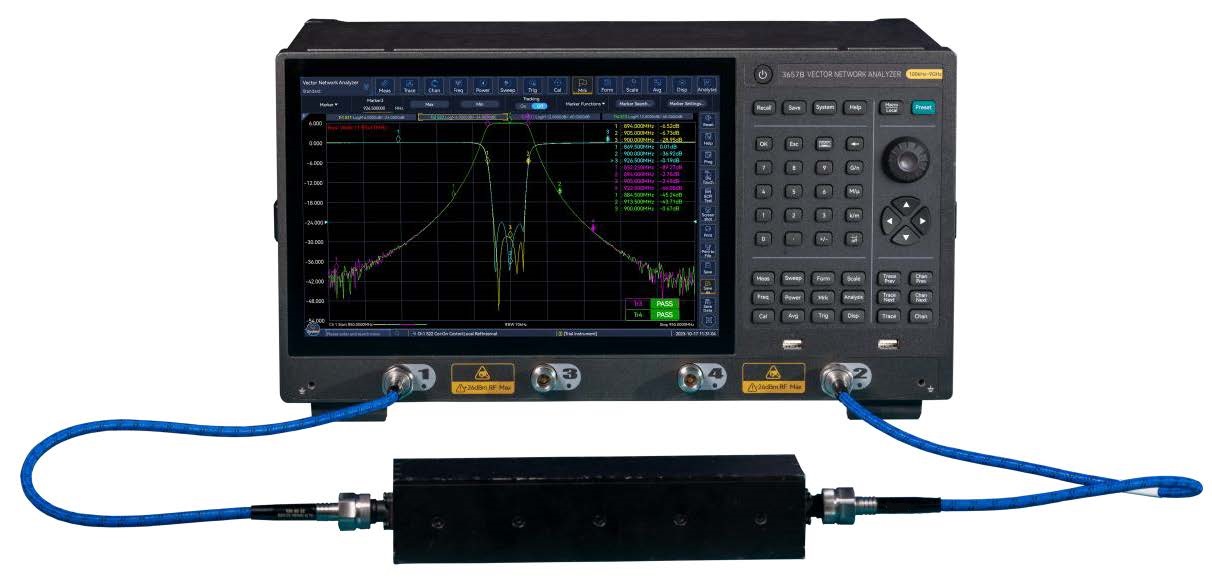

Векторные анализаторы цепей серии 3657 применяются в таких областях, как радиосвязь, кабельное телевидение, образование, автомобильная электроника и др. Они могут использоваться для измерения характеристик радиочастотных компонентов, таких как фильтры, усилители, антенны, кабели и т.д.

Серия имеет функции калибровки ошибок, анализа во временной области и симулятора приспособлений. Анализаторы поддерживают несколько форматов отображения, таких как логарифмическая амплитуда, линейная амплитуда, стоячая волна, фаза, групповая задержка, диаграмма Смита и полярные координаты и т.д. Возможны многоканальное и многооконное отображение. Кроме того, устройства оснащены интерфейсами: USB, LAN, HDMI и DP и т.д. Также анализаторы быстро и точно измеряют амплитудные, фазовые характеристики и характеристики групповой задержки, S-параметры тестируемого устройства, обладают возможностью эффективной коррекции ошибок.

Особенности:

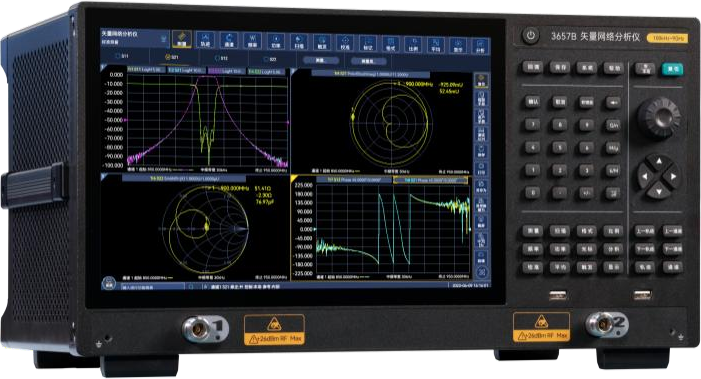

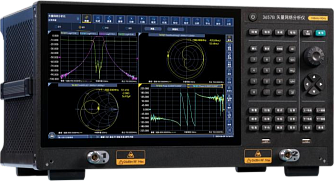

Доступны три конструкции: настольная 5U, настольная 2U и портативный USB-модуль.

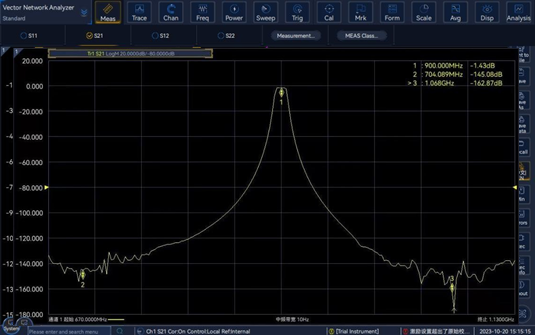

Динамический диапазон до 140 дБ; точное измерение на устройствах с высоким коэффициентом подавления.

4-портовая опция может выполнить тестирование всех 16 S-параметров 4-портовой сети с помощью одного соединения.
Сверхнизкий уровень шума, обеспечивающий более высокую точность испытаний.
Интерфейс Thunderbolt для USB-модулей, с такой же скоростью тестирования, как у настольного решения.
Интерфейс LAN для дистанционного управления и интеграции в систему. USB-интерфейсы.
Скорость сканирования значительно увеличена по сравнению с продуктами предыдущего поколения, что позволяет повысить скорость и эффективность измерений при тестировании высокоскоростных кабелей, линий по производству микросхем, вводе в эксплуатацию фильтров и т.д.

Быстрый анализ целостности сигнала. Он обладает функцией генерации и анализа глазковых диаграмм на основе параметров сети. В зависимости от стандарта высокоскоростной цифровой связи он может выполнять эффективное тестирование на соответствие стандарту Pass/Fail, используя предварительно заданный шаблон диаграммы. Он может накладывать джиттер, шум и другие помехи на смоделированную глазковую диаграмму, а также моделировать различные позиции высокоскоростного канала связи в реальной среде, добавляя алгоритмы коррекции, такие как предварительное смещение и компенсацию.

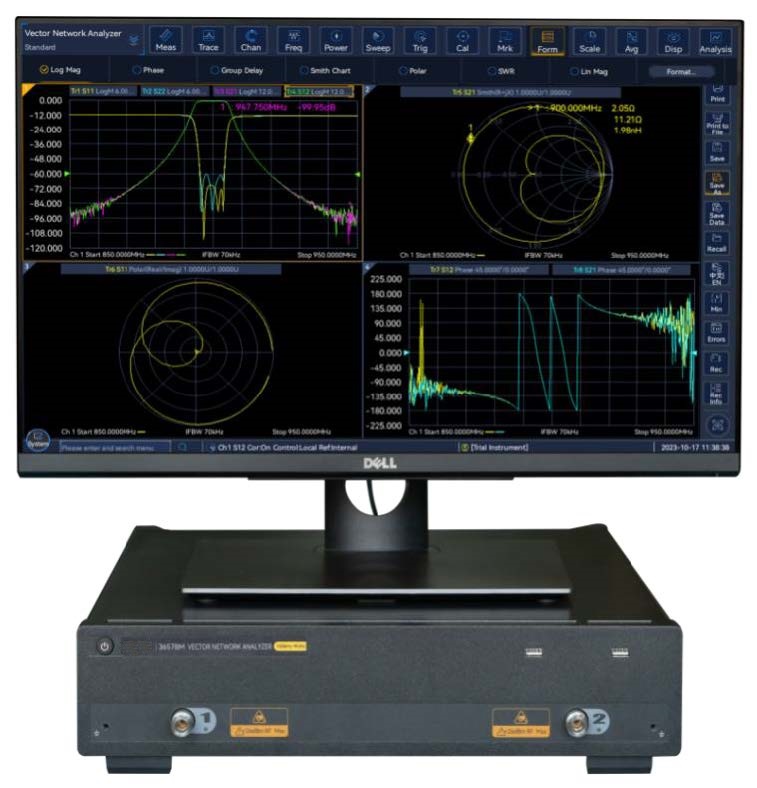

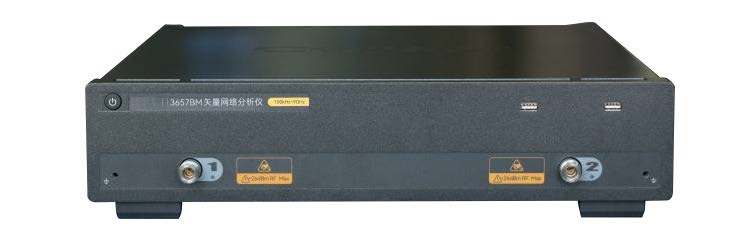

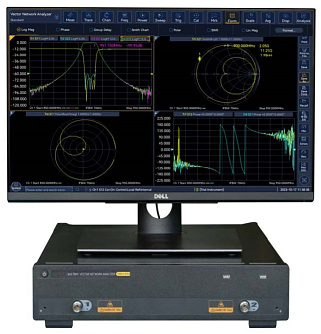

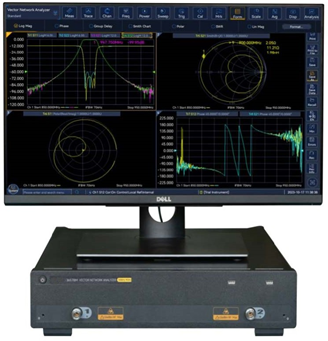

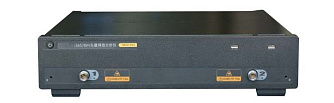

Настольные модели 2U. Имеют встроенный процессор и не требуют подключения к компьютеру. Они применимы для автоматического тестирования, системной интеграции, автоматизированного производства и др.

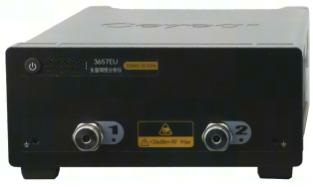

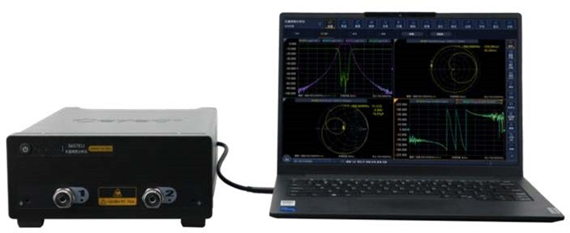

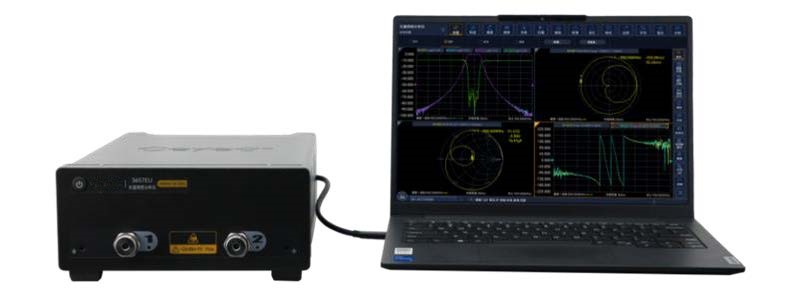

USB-модели 3657CU/DU/EU. Сочетает преимущества высокой производительности и портативности, отличается компактными размерами. Широко применяется для высокоточных полевых испытаний и в производственных средах, требующих мобильного тестирования.

Параметр	Значение				Ед. измерения
	3657A/B/AM/BM		3657C/D/E/CM/DM/EM/CU/DU/EU
Диапазон частот	9·10³/100·10³- 4,5·10⁹/9·10⁹		300·10³-14·10⁹/20·10⁹/26,5·10⁹		Гц
Разрешение по частоте	0,1				Гц
Точность частоты (23ºС ±3ºС)	±5 х 10^-6				Гц
Максимальная выходная мощность	0 (9 кГц - 100 кГц)		10 (300 кГц - 14 ГГц)		дБм
Максимальная выходная мощность	10 (100 кГц - 9 ГГц)		0 (14 ГГц - 26,5 ГГц)		дБм
Динамический диапазон системы	9 кГц - 100 кГц	98	300 кГц - 18 МГц	95	дБ
	100 кГц - 10 МГц	110	18 МГц - 6 ГГц	140	дБ
	10 МГц - 6 ГГц	140	6 ГГц - 9 ГГц	130	дБ
	6 ГГц - 9 ГГц	136	9 ГГц - 14 ГГц	120	дБ
			14 ГГц - 20 ГГц	110	дБ
			20 ГГц - 26,5 ГГц	100	дБ
Коэффициент направленности	9 кГц - 100 кГц	40	300 кГц - 3 ГГц	42	дБ
	100 кГц - 3 ГГц	46	3 ГГц - 6 ГГц	38	дБ
	3 ГГц - 6 ГГц	40	6 ГГц - 20 ГГц	36	дБ
	6 ГГц - 9 ГГц	38	20 ГГц - 26,5 ГГц	32	дБ
Эффективное соответствие источника	9 кГц - 100 кГц	36	300 кГц - 3 ГГц	34	дБ
	100 кГц - 3 ГГц	36	3 ГГц - 6 ГГц	31	дБ
	3 ГГц - 6 ГГц	35	6 ГГц - 20 ГГц	26	дБ
	6 ГГц - 9 ГГц	33	20 ГГц - 26,5 ГГц	24	дБ
Эффективное соответствие нагрузки	9 кГц - 100 кГц	40	300 кГц - 3 ГГц	42	дБ
	100 кГц - 3 ГГц	44	3 ГГц - 6 ГГц	38	дБ
	3 ГГц - 6 ГГц	40	6 ГГц - 20 ГГц	36	дБ
	6 ГГц - 9 ГГц	38	20 ГГц - 26,5 ГГц	32	дБ
Корреляция отражений	9 кГц - 100 кГц	± 0,050	300 кГц - 3 ГГц	± 0,050	дБ
	100 кГц - 3 ГГц	± 0,030	3 ГГц - 6 ГГц	± 0,050	дБ
	3 ГГц - 6 ГГц	± 0,030	6 ГГц - 20 ГГц	± 0,080	дБ
	6 ГГц - 9 ГГц	± 0,050	20 ГГц - 26,5 ГГц	± 0,080	дБ
Корреляция передачи	9 кГц - 100 кГц	± 0,050	300 кГц - 3 ГГц	± 0,050	дБ
	100 кГц - 3 ГГц	± 0,030	3 ГГц - 6 ГГц	± 0,080	дБ
	3 ГГц - 6 ГГц	± 0,030	6 ГГц - 20 ГГц	± 0,100	дБ
	6 ГГц - 9 ГГц	± 0,050	20 ГГц - 26,5 ГГц	± 0,150	дБ
Амплитудный шум (IFBW=100 Гц, 9 кГц - 10 МГц) (IFBW=1 кГц, 10 МГц - 26,5 ГГц)	9 кГц - 100 кГц	0,006	300 кГц - 10 МГц	0,03	дБ rms
	100 кГц - 10 МГц	0,006	10 МГц - 3 ГГц	0,003	дБ rms
	10 МГц - 3 ГГц	0,0015	3 ГГц - 9 ГГц	0,005	дБ rms
	3 ГГц - 6 ГГц	0,002	9 ГГц - 18 ГГц	0,008	дБ rms
	6 ГГц - 9 ГГц	0,003	18 ГГц - 26,5 ГГц	0,012	дБ rms
Фазовый шум (IFBW=100 Гц, 9 кГц - 10 МГц) (IFBW=1 кГц, 10 МГц - 26,5 ГГц)	9 кГц - 100 кГц	0,3	300 кГц - 10 МГц	0,3	º rms
	100 кГц - 10 МГц	0,3	10 МГц - 3 ГГц	0,045	º rms
	10 МГц - 3 ГГц	0,045	3 ГГц - 9 ГГц	0,05	º rms
	3 ГГц - 6 ГГц	0,06	9 ГГц - 18 ГГц	0,08	º rms
	6 ГГц - 9 ГГц	0,09	18 ГГц - 26,5 ГГц	0,12	º rms
IFBW	1 - 5·10⁶				Гц
Разрешение отображения амплитуды	0,001				дБ/деление
Разрешение отображения фазы	0,001				º/деление
Коннекторы	N (female), 50 Ом		NMD 3.5, 50 Ом		-
Количество портов	Стандартная конфигурация: 2 порта 3657A/B/C/D/E/AM/BM/CM/DM/EM-400 опция: 4 порта				-
Периферийный интерфейс	3657A/B/C/D/E/AM/BM/CM/DM/EM: USB, LAN, HDMI, DP 3657CU/DU/EU: USB, Thunderbolt				-
Диагональ дисплея	3657A/B/C/D/E: 12,1-дюймовый сенсорный экран на передней панели. 3657AM/BM/CM/DM/EM: Без экрана. Требуется отдельный монитор. 3657CU/DU/EU: Без экрана. Требуется отдельный компьютер или ноутбук.				-
Габариты (Ш х В х Г)	3657A/B: 435,5 × 235 × 296 3657AM/BM: 426 × 102 × 546		3657C/D/E: 435,5 × 235 × 302 3657CM/DM/EM: 426 × 102 × 552 3657CU/DU/EU: 213 × 99 × 352		мм
Габариты (Ш х В х Г)	3657A/B: 435,5 × 235 × 296 3657AM/BM: 426 × 102 × 546				мм
Потребляемая мощность	150		3657C/D/E/CM/DM/EM: 200 3657CU/DU/EU: 90		Вт
Источник питания	110 – 220 В AC, 50/60 Гц				-
Вес	3657A/B/C/D/E: 13,5 3657AM/BM/CM/DM/EM: 12,5 3657CU/DU/EU: 4,5				кг
Вес					кг

Разработка и испытания продуктов мобильной связи.
Массовое тестирование многопортовых устройств.
Измерение параметров приёмо-передающих модулей.
Измерение диэлектрических характеристик материалов.
Тестирование навигационных систем.
Тестирование радарных систем.

3657 - векторные анализаторы цепей 1275.52(Kб)

Модель	Описание
3657A	Векторный анализатор цепей, рабочий диапазон частот 100 кГц - 4,5 ГГц, корпус 5U, с дисплеем.
3657B	Векторный анализатор цепей, рабочий диапазон частот 100 кГц - 9 ГГц, корпус 5U, с дисплеем.
3657C	Векторный анализатор цепей, рабочий диапазон частот 300 кГц - 14 ГГц, корпус 5U, с дисплеем.
3657D	Векторный анализатор цепей, рабочий диапазон частот 300 кГц - 20 ГГц, корпус 5U, с дисплеем.
3657E	Векторный анализатор цепей, рабочий диапазон частот 300 кГц - 26,5 ГГц, корпус 5U, с дисплеем.
3657AM	Векторный анализатор цепей, рабочий диапазон частот 100 кГц - 4,5 ГГц, корпус 2U, без дисплея.
3657BM	Векторный анализатор цепей, рабочий диапазон частот 100 кГц - 9 ГГц, корпус 2U, без дисплея.
3657CM	Векторный анализатор цепей, рабочий диапазон частот 300 кГц - 14 ГГц, корпус 2U, без дисплея.
3657DM	Векторный анализатор цепей, рабочий диапазон частот 300 кГц - 20 ГГц, корпус 2U, без дисплея.
3657EM	Векторный анализатор цепей, рабочий диапазон частот 300 кГц - 26,5 ГГц, корпус 2U, без дисплея.
3657CU	Векторный анализатор цепей, рабочий диапазон частот 300 кГц - 14 ГГц, USB-модуль, без CPU, без дисплея, без опции 4-х портов.
3657DU	Векторный анализатор цепей, рабочий диапазон частот 300 кГц - 20 ГГц, USB-модуль, без CPU, без дисплея, без опции 4-х портов.
3657EU	Векторный анализатор цепей, рабочий диапазон частот 300 кГц - 26,5 ГГц, USB-модуль, без CPU, без дисплея, без опции 4-х портов.
3657-001	Опция: комплект для монтажа в стойку. (3657A/B/C/D/E).
3657-002	Опция: комплект для монтажа в стойку. (3657AM/BM/CM/DM/EM).
3657-004	Опция: руководство пользователя.
3657-005	Опция: алюминиевый кейс для транспортировки. (3657 A/B/C/D/E).
3657-006	Опция: английский язык для передней и задней панелей, а также операционной системы.
3657-007	Опция: ноутбук с интерфейсом Thunderbolt для управления USB-модулем векторного анализатора цепей.
3657-S07	Опция: функция автоматического удаления приспособлений.
3657-S11	Опция: расширенный анализ временной области.
20205	Механический калибровочный комплект N-типа на 50 Ом, до 3 ГГц.
20201	Механический калибровочный комплект N-типа на 50 Ом, до 9 ГГц.
31101	Механический калибровочный комплект N-типа на 50 Ом, до 18 ГГц.
31121A	Механический калибровочный комплект, 3.5 мм до 6 ГГц.
20202	Механический калибровочный комплект, 3.5 мм до 9 ГГц.
31121	Механический калибровочный комплект, 3.5 мм до 26,5 ГГц.
20404EZ	Электронный калибровочный комплект, 300 МГц - 8,5 ГГц, 4-портовый, один адаптер 4.3-10, три адаптера 3.5 мм.
20402D	Электронный калибровочный комплект, 100 кГц-18 ГГц, тип-N, 2-портовый.
20402E	Электронный калибровочный комплект, 10 МГц-26.5 ГГц, 3,5 мм, 2-портовый.
20404E	Электронный калибровочный комплект, 10 МГц-26.5 ГГц, 3.5 мм, 4-портовый.
GORE-OSZKUZKU0240	Фазостабильный кабель, N-тип, male-male, длина 60 см.
GORE-OSZKUZKV0240	Фазостабильный кабель, N-тип, female-male, длина 60 см.
FB0HA0HB025.0	Фазостабильный кабель, тестовый конец: 3.5 мм male, для 3657C/D/E/CM/DM/EM/CU/DU/EU.
FB0HA0HC025.0	Фазостабильный кабель, тестовый конец: 3.5 мм female, для 3657C/D/E/CM/DM/EM/CU/DU/EU.
87302AZ	Фазостабильный кабель, N-тип, male–male, длина 60 см.
87302BA	Фазостабильный кабель, N-тип, female–male, длина 60 см.
87302AY	Фазостабильный кабель, N-тип male – SMA female, длина 80 см.
87302AX	Фазостабильный кабель, N-тип male – SMA male, длина 80 см.
87601	Опция: Комплект коаксиальных адаптеров (N-типа - 3,5 мм, 2,4 мм и т.д.)
87601A	Опция: Комплект коаксиальных адаптеров (3,5 мм - N-типа, 2,4 мм и т.д.)
P2418HT	Опция: 23.8 дюймовый сенсорный дисплей.
3657A-221	Опция: для 3657A, расширение частотного диапазона, минимум 9 кГц, 2 порта.
3657A-400	Опция: для 3657A, 4 порта, 100 кГц - 4,5 ГГц.
3657A-421	Опция: для 3657A, 4 порта, расширение частотного диапазона, минимум 9 кГц. Требуется опция 400.
3657B-221	Опция: для 3657B, расширение частотного диапазона, минимум 9 кГц, 2 порта.
3657B-400	Опция: для 3657B, 4 порта, 100 кГц - 9 ГГц.
3657B-421	Опция: для 3657B, 4 порта, расширение частотного диапазона, минимум 9 кГц. Требуется опция 400.
3657C-400	Опция: для 3657C, 4 порта, 300 кГц - 14 ГГц.
3657D-400	Опция: для 3657D, 4 порта, 300 кГц - 20 ГГц.
3657E-400	Опция: для 3657E, 4 порта, 300 кГц - 26.5 ГГц.
3657AM-221	Опция: для 3657AM, увеличение частотного диапазона, минимум 9 кГц, 2 порта.
3657AM-400	Опция: для 3657AM, 4 порта, 100 кГц - 4.5 ГГц.
3657AM-421	Опция: для 3657AM, увеличение частотного диапазона, минимум 9 кГц, 4 порта. Требуется опция 400.
3657BM-221	Опция: для 3657BM, увеличение частотного диапазона, минимум 9 кГц, 2 порта.
3657BM-400	Опция: для 3657BM, 4 порта, 100 кГц - 9 ГГц.
3657BM-421	Опция: для 3657BM, увеличение частотного диапазона, минимум 9 кГц, 4 порта. Требуется опция 400.
3657CM-400	Опция: для 3657CM, 4 порта, 300 кГц - 14 ГГц.
3657DM-400	Опция: для 3657DM, 4 порта, 300 кГц - 20 ГГц.
3657EM-400	Опция: для 3657EM, 4 порта, 300 кГц - 26.5 ГГц.
