2040X - комплекты электронной калибровки

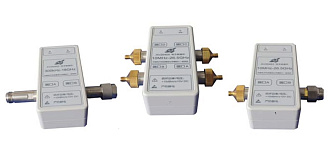

Электронный калибровочный комплект серии 2040X включает 5 моделей. В отличие от механических, электронные модули обладают более высокой скоростью калибровки, уменьшают вероятность ошибки оператора, а также сокращают износ соединений.

Диапазон частот от 300 кГц до 67 ГГц.
Используются с векторными анализаторами цепей серий 3672 и 3656.

Производитель: CEYEAR TECHNOLOGIES

Узнать цену

Задать вопрос

Электронный калибровочный комплект серии 2040X включает 5 моделей электронных калибровочных модулей 20402/ 20403/ 20404/ 20405/ 20409, охватывающих частотный диапазон от 300 кГц до 67 ГГц. Электронный калибровочный модуль может использовать интерфейс USB для связи и питания и применим для калибровки и коррекции ошибок векторных анализаторов цепей серий 3672 и 3656, а также совместим с анализаторами других производителей.

Особенности:

Удобное подключение.
Высокая скорость калибровки.
Низкая искусственная погрешность, малые потери.
Наличие разъемов с наружной и внутренней резьбой.

Технические характеристики 20402

Параметр	Диапазон частот				Ед. измерения
Параметр	300 кГц-500 МГц	500 МГц-2 ГГц	2 ГГц-10 ГГц	10 ГГц-18 ГГц	Ед. измерения
Коэффициент направленности	≥36	≥43	≥39	≥36	дБ
Соответствие источника	≥30	≥38	≥34	≥30	дБ
Соответствие нагрузки	≥26	≥37	≥35	≥33	дБ
Корреляция передачи	≤0,07	≤0,08	≤0,09	≤0,10	дБ
Корреляция отражений	≤0,06	≤0,07	≤0,08	≤0,10	дБ
Максимальная входная мощность	+10				дБм

Технические характеристики 20403

Параметр	Диапазон частот					Ед. измерения
Параметр	10 МГц-500 МГц	500 МГц-2 ГГц	2 ГГц-10 ГГц	10 ГГц-20 ГГц	20 ГГц-26,5 ГГц	Ед. измерения
Коэффициент направленности	≥41	≥51	≥46	≥40	≥36	дБ
Соответствие источника	≥35	≥41	≥38	≥37	≥33	дБ
Соответствие нагрузки	≥31	≥38	≥45	≥40	≥36	дБ
Корреляция передачи	≤0,07	≤0,08	≤0,08	≤0,10	≤0,14	дБ
Корреляция отражений	≤0,05	≤0,05	≤0,08	≤0,12	≤0,13	дБ
Максимальная входная мощность	+10					дБм

Технические характеристики 20404

Параметр	Диапазон частот					Ед. измерения
Параметр	10 МГц-2 ГГц	2 ГГц-10 ГГц	10 ГГц-20 ГГц	20 ГГц-40 ГГц	40 ГГц-50 ГГц	Ед. измерения
Коэффициент направленности	≥45	≥43	≥40	≥37	≥31	дБ
Соответствие источника	≥37	≥34	≥31	≥30	≥32	дБ
Соответствие нагрузки	≥39	≥36	≥35	≥33	≥32	дБ
Корреляция передачи	≤0,06	≤0,08	≤0,09	≤0,12	≤0,15	дБ
Корреляция отражений	≤0,07	≤0,09	≤0,12	≤0,16	≤0,25	дБ
Максимальная входная мощность	+10					дБм

Технические характеристики 20405

Параметр	Диапазон частот				Ед. измерения
Параметр	10 МГц-5 ГГц	5 ГГц-9 ГГц	9 ГГц-13,5 ГГц	13,5 ГГц-20 ГГц	Ед. измерения
Коэффициент направленности	≥47	≥42	≥40	≥33	дБ
Соответствие источника	≥38	≥33	≥32	≥28	дБ
Соответствие нагрузки	≥40	≥35	≥33	≥31	дБ
Корреляция передачи	≤0,05	≤0,06	≤0,08	≤0,18	дБ
Корреляция отражений	≤0,08	≤0,12	≤0,12	≤0,20	дБ
Максимальная входная мощность	+10				дБм

Технические характеристики 20409

Параметр	Диапазон частот							Ед. измерения
Параметр	10 МГц-2 ГГц	2 ГГц-20 ГГц	20 ГГц-30 ГГц	30 ГГц-40 ГГц	40 ГГц-50 ГГц	50 ГГц-60 ГГц	60 ГГц-67 ГГц	Ед. измерения
Коэффициент направленности	≥35	≥36	≥34	≥32	≥32	≥32	≥28	дБ
Соответствие источника	≥30	≥33	≥27	≥27	≥26	≥25	≥24	дБ
Соответствие нагрузки	≥30	≥31	≥32	≥31	≥29	≥26	≥23	дБ
Корреляция передачи	≤0,06	≤0,09	≤0,12	≤0,10	≤0,14	≤0,15	≤0,15	дБ
Корреляция отражений	≤0,06	≤0,08	≤0,11	≤0,10	≤0,12	≤0,13	≤0,15	дБ
Максимальная входная мощность	+10							дБм

Калибровка векторных анализаторов цепей.
Разработка и тестирование электронных компонентов.
Разработка и тестирование радиофотонных модулей.
Измерение параметров приёмо-передающих модулей.
Измерение диэлектрических характеристик материалов.
Тестирование навигационных систем.
Тестирование радарных систем.

2040X - комплекты электронной калибровки 431.31(Kб)

Модель	Описание
20402	Электронный калибровочный модуль, 300кГц～18ГГц, тип N, F/M, FF, MM опционально.
20403	Электронный калибровочный модуль, 10МГц～26.5ГГц, 3.5 мм, F/M, FF, MM опционально.
20404	Электронный калибровочный модуль, 10МГц～50ГГц, 2.4 мм, F/M, FF, MM опционально.
20405	Электронный калибровочный модуль, 10МГц～20ГГц, 3.5 мм, FFFF.
20409	Электронный калибровочный модуль, 10МГц～67ГГц, 1.85 мм, F/M, FF, MM опционально.
20402-001	Опция: N-50KK адаптер (для 20402).
20402-002	Опция: N-50JJ адаптер (для 20402).
20402-003	Опция: динамометрический ключ, тип N (для 20402).
20402-004	Опция: U-диск хранения программного обеспечения, 8 Гб (для 20402).
20402-005	Опция: обозначение вверх/вниз на английском языке (для 20402).
20403-001	Опция: двойной female адаптер, 3.5 мм (для 20403).
20403-002	Опция: двойной male адаптер, 3.5 мм (для 20403).
20403-003	Опция: SMA динамометрический ключ (для 20403).
20403-004	Опция: U-диск хранения программного обеспечения, 8 Гб (для 20403).
20403-005	Опция: обозначение вверх/вниз на английском языке (для 20403).
20404-001	Опция: двойной female адаптер, 2.4 мм (для 20404).
20404-002	Опция: двойной male адаптер, 2.4 мм (для 20404).
20404-003	Опция: динамометрический ключ 2.4 мм (для 20404).
20404-004	Опция: U-диск хранения программного обеспечения, 8 Гб (для 20404).
20404-005	Опция: обозначение вверх/вниз на английском языке (для 20404).
20405-001	Опция: двойной female адаптер, 3.5 мм (для 20405).
20405-002	Опция: двойной male адаптер, 3.5 мм (для 20405).
20405-003	Опция: SMA динамометрический ключ (для 20405).
20405-004	Опция: U-диск хранения программного обеспечения, 8 Гб (для 20405).
20405-005	Опция: 20405 обозначение вверх/вниз на английском языке (для 20405).
20409-001	Опция: двойной female адаптер, 1.85 мм (для 20409).
20409-002	Опция: двойной male адаптер, 1.85 мм (для 20409).
20409-003	Опция: SMA динамометрический ключ (для 20409).
20409-004	Опция: U-диск хранения программного обеспечения, 8 Гб (для 20409).
20409-005	Опция: 20409 обозначение вверх/вниз на английском языке (для 20409).
