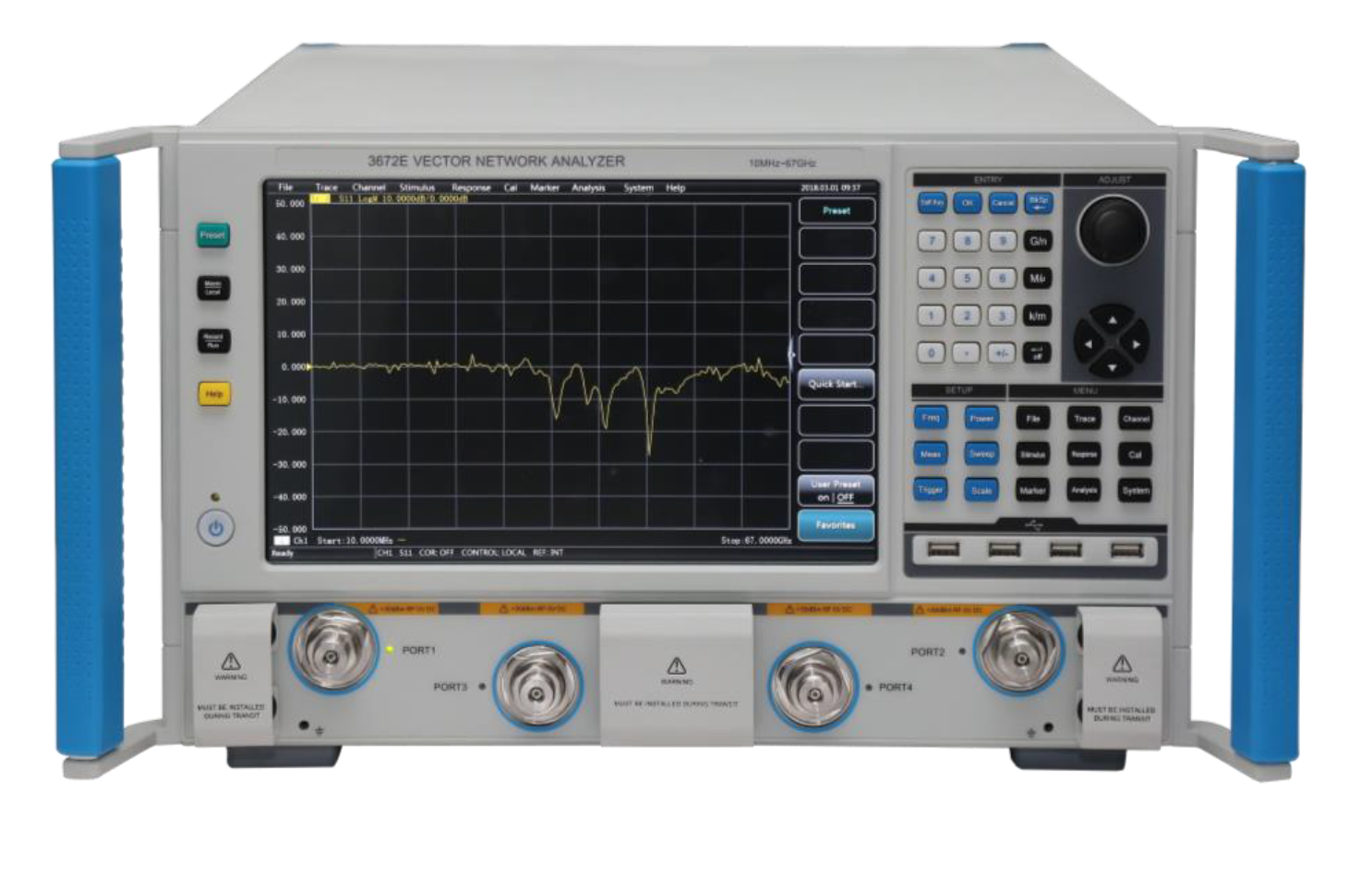

3672 - векторные анализаторы цепей

Векторные анализаторы цепей серии 3672 подходят для проведения измерений в области разработки и производства радаров, телекоммуникационного оборудования, навигационных систем.

Максимальный рабочий диапазон частот: от 10 МГц до 67 ГГц.
Максимальный динамический диапазон: 135 дБ.
Максимальная мощность выходного сигнала: 16 дБм.
Широкий набор опций расширения функционала.

Производитель: CEYEAR TECHNOLOGIES

Узнать цену

Задать вопрос

Серия векторных анализаторов цепей 3672 включает в себя следующие модели:

3672A с рабочим диапазоном частот 10 МГц - 13.5 ГГц.
3672B с рабочим диапазоном частот 10 МГц - 26.5 ГГц.
3672C с рабочим диапазоном частот 10 МГц - 43.5 ГГц.
3672D с рабочим диапазоном частот 10 МГц - 50 ГГц.
3672E с рабочим диапазоном частот 10 МГц - 67 ГГц.

С точки зрения встроенной электроники, использован новый подход к проектированию и улучшены ключевый показатели эффективности, как диапазон перестройки и динамический диапазон.

С точки зрения программного обеспечения, встроенный компьютер с высокопроизводительным процессором на базе Windows обеспечивает удобство и эффективность управления.

Анализаторы серии 3672 обеспечивают много типов калибровки: частотный отклик, однопортовый, изоляцию отклика, усиленный отклик, двухпортовый, электронная калибровка. Также доступны различные форматы отображения данных: логарифмический (амплитуда), линейный (амплитуда), стоячая волна, фаза, групповая задержка, диаграмма Вольперта-Смита, полярные координаты и т.д.

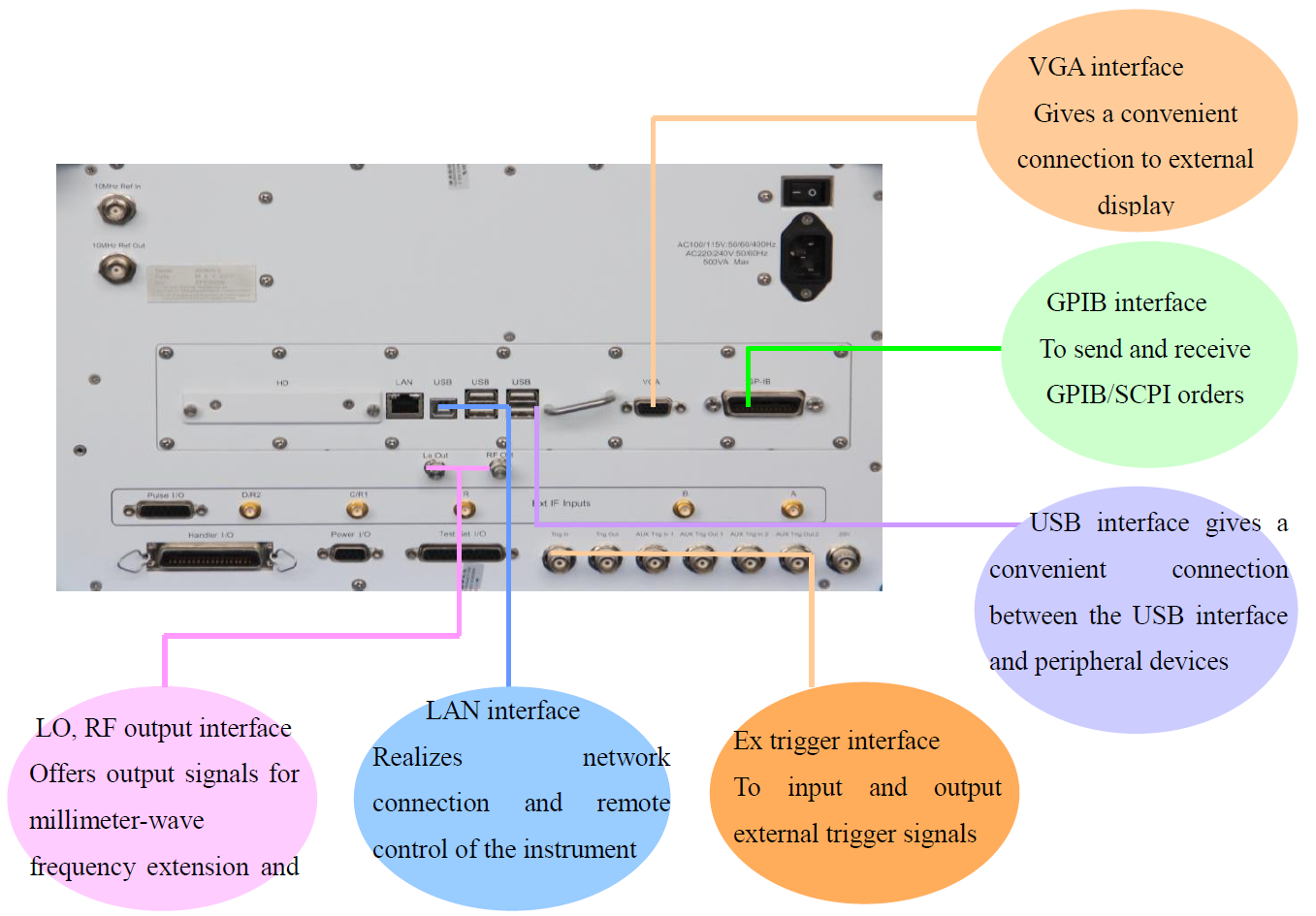

У устройств есть несколько стандартных интерфейсов: USB, LAN, GPIB, VGA и т.д. Кроме всех измерительных функций, присущих традиционным векторным анализаторам цепей, приборы серии 3672 могут быть усовершенствованы добавлением опций для измерений смесителей / преобразователей, S-параметров импульсных сигналов, амплитудно-частотных характеристик, фазочастотных характеристик, групповой задержки, используемой для характеризации приёмо-передающих модулей. Также, в область возможных применений входит измерение диэлектрических характеристик материала, характеристик микроволновых импульсов и оптоэлектронных параметров.

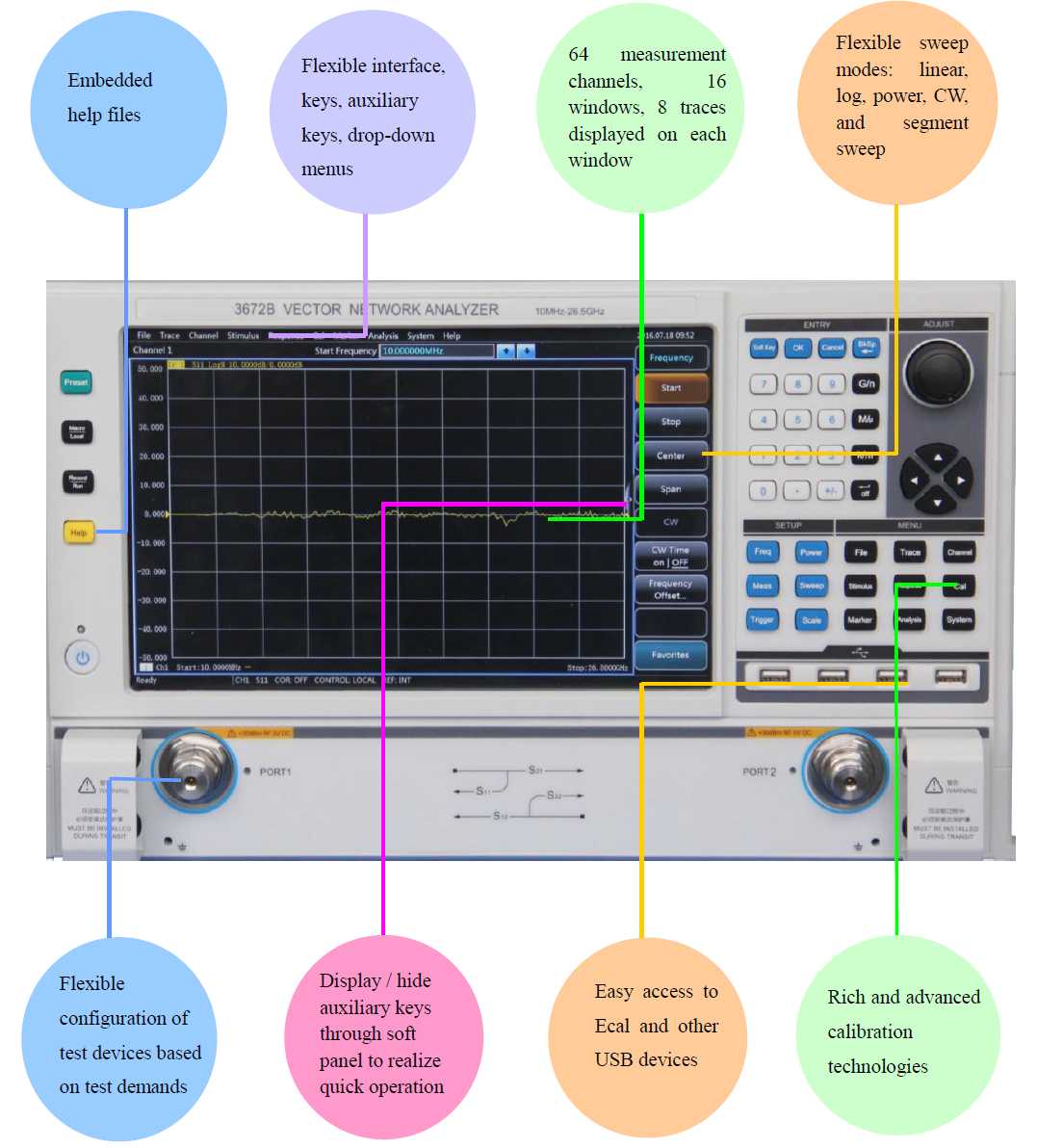

Отличительные особенности:

Гибкие и многочисленные типы калибровки, совместимые с большим количеством калибровочных наборов.
Поддержка многоканального тестирования, быстрое внедрение сложных измерительных схем.

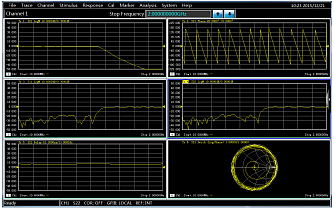

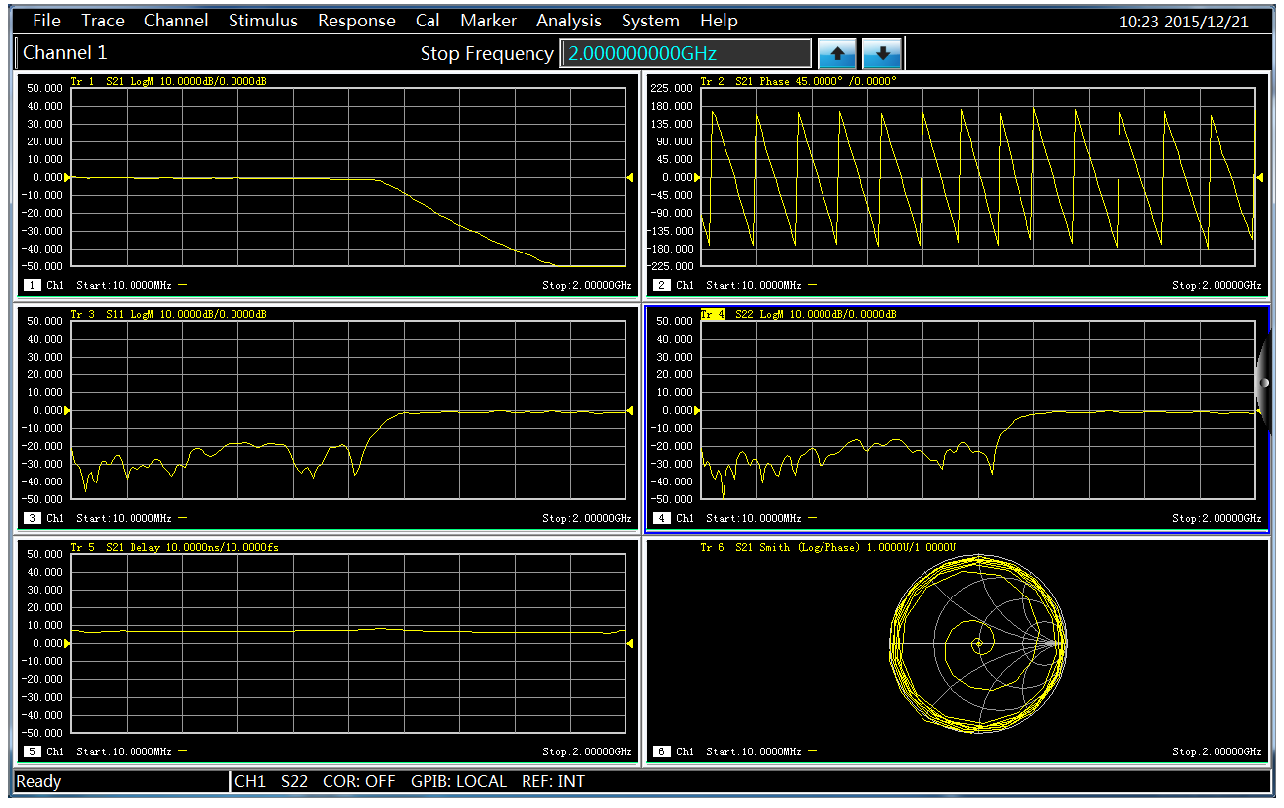

Доступность нескольких форматов отображения данных: логарифмический (амплитуда), линейный (амплитуда), стоячая волна, фаза, групповая задержка, диаграмма Вольперта-Смита, полярные координаты и т.д.
Интерфейсы: USB, LAN, GPIB, VGA.
Сенсорный экран с диагональю 12.1 дюйм.
Могут быть усовершенствованы добавлением опций для измерений смесителей / преобразователей, S-параметров импульсных сигналов, амплитудно-частотных характеристик, фазочастотных характеристик, групповой задержки, используемой для характеризации приёмо-передающих модулей. Измерение ЭПР.

Технические характеристики 3672A/B

Параметр	Значение		Ед. измерения
Диапазон частот	0.01 - 13.5/26.5		ГГц
Разрешение по частоте	1		Гц
Точность частоты (23ºС ±3ºС)	±1 х 10^-7		Гц
Подавление гармоники на 1 и 3 портах	-48 (0.01~4 ГГц) -57 (4~13.5 ГГц) -57 (13.5~26.5 ГГц)	-51 (0.01~4 ГГц) -60 (4~13.5 ГГц) -60 (13.5~26.5 ГГц)	дБн
Подавление гармоники на 1 и 3 портах	-48 (0.01~4 ГГц) -57 (4~13.5 ГГц) -57 (13.5~26.5 ГГц)	-51 (0.01~4 ГГц) -60 (4~13.5 ГГц) -60 (13.5~26.5 ГГц)	дБн
Подавление гармоники на 2 и 4 портах	-13 (0.01~4 ГГц) -18 (4~13.5 ГГц) -18 (13.5~26.5 ГГц)	-13 (0.01~4 ГГц) -21 (4~13.5 ГГц) -21 (13.5~26.5 ГГц)	дБн
Диапазон перестройки по мощности	33 (10~500 МГц) 33 (0.5~4 ГГц) 33 (4~7 ГГц) 31 (7~13.5 ГГц) 29 (13.5~20 ГГц) 25 (20~26.5 ГГц)	42 (10~500 МГц) 37 (0.5~4 ГГц) 42 (4~7 ГГц) 41 (7~13.5 ГГц) 38 (13.5~20 ГГц) 35 (20~26.5 ГГц)	дБ
Максимальная выходная мощность (Стандартная конфигурация, Опция 400) Порты 1, 3	Режим фильтра 0 (0.01~4 ГГц) +9 (10~50 МГц) Режим высокой мощности +6 (0.05~4 ГГц) Режим высокой мощности +12 (4~7 ГГц) +8 (7~13.5 ГГц) +6 (13.5~20 ГГц) +4 (20~26.5 ГГц)	Режим высокой мощности +16 (10~50 МГц) Режим высокой мощности +11 (0.05~4 ГГц) +16 (4~7 ГГц) +14 (7~13.5 ГГц) +11 (13.5~20 ГГц) +9 (20~26.5 ГГц)	дБм
Максимальная выходная мощность (Стандартная конфигурация, Опция 400) Порты 2, 4	+13 (10~50 МГц) +13 (0.05~4 ГГц) +10 (4~7 ГГц) +9 (7~13.5 ГГц) +6 (13.5~20 ГГц) +2 (20~26.5 ГГц)	+16 (10~50 МГц) +16 (0.05~4 ГГц) +16 (4~7 ГГц) +15 (7~13.5 ГГц) +13 (13.5~20 ГГц) +8 (20~26.5 ГГц)	дБм
Максимальная выходная мощность (опции 201, 401, 402) Порты 1, 3	-1 (0.01~4 ГГц) Режим фильтра +8 (10~50 МГц) Режим высокой мощности +5 (0.05~4 ГГц) Режим высокой мощности +10 (4~7 ГГц) +6 (7~13.5 ГГц) +4 (13.5~20 ГГц) +2 (20~26.5 ГГц)	+15 (10~50 МГц) Режим высокой мощности +10 (0.05~4 ГГц) Режим высокой мощности +15 (4~7 ГГц) +13 (7~13.5 ГГц) +10 (13.5~20 ГГц) +8 (20~26.5 ГГц)	дБм
Максимальная выходная мощность (опции 201, 401, 402) Порты 2, 4	+12 (10~50 МГц) +12 (0.05~4 ГГц) +9 (4~7 ГГц) +8 (7~13.5 ГГц) +5 (13.5~20 ГГц) +0 (20~26.5 ГГц)	+15 (10~50 МГц) +15 (0.05~4 ГГц) +15 (4~7 ГГц) +14 (7~13.5 ГГц) +12 (13.5~20 ГГц) +7 (20~26.5 ГГц)	дБм
Уровень сжатия (1 дБ)	/	+13	дБм
Диапазон перестройки ширины импульса	33 х 10^-9~60	20 х 10^-9~60	с
Продолжительность переходного процесса импульса (10% - 90%)	30	20	нс
Скважность импульса (вкл/выкл)	60 (0.01~4 ГГц) 80 (4~26.5 ГГц)		дБ

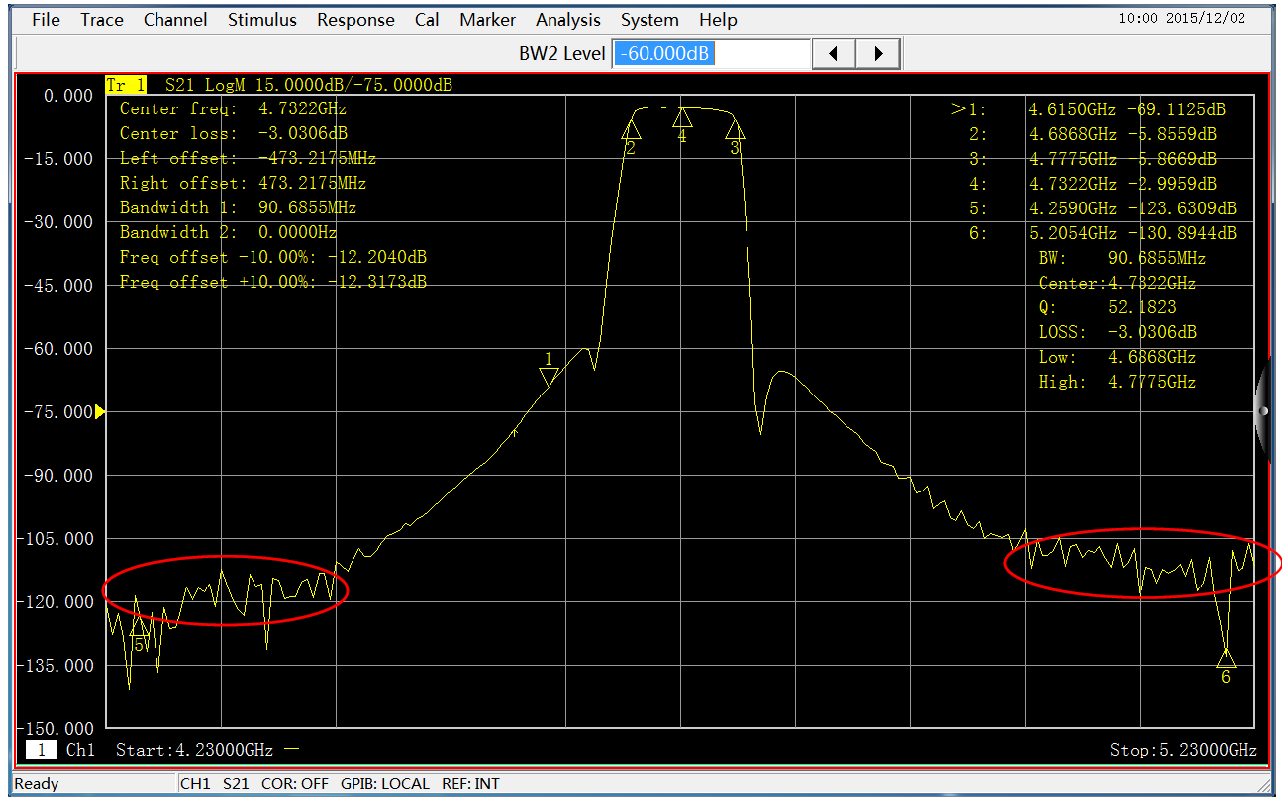

Динамический диапазон системы	90 (0.01~1 ГГц) 120 (1~4 ГГц) 127 (4~10 ГГц) 115 (20~24 ГГц) 110 (24~26.5 ГГц)	100 (0.01~1 ГГц) 128 (1~4 ГГц) 135 (4~10 ГГц) 132 (20~24 ГГц) 125 (24~26.5 ГГц)	дБ
Коэффициент направленности	48 (0.01~2 ГГц) 44 (2~26.5 ГГц)	60 (0.01~2 ГГц) 53 (2~26.5 ГГц)	дБ
Эффективное соответствие источника	40 (0.01~2 ГГц) 30 (2~26.5 ГГц)	46 (0.01~2 ГГц) 36 (2~26.5 ГГц)	дБ
Эффективное соответствие нагрузки	48 (0.01~2 ГГц) 44 (2~26.5 ГГц)	60 (0.01~2 ГГц) 51 (2~26.5 ГГц)	дБ
Корреляция отражений	±0.04 (0.01~2 ГГц) ±0.05 (2~26.5 ГГц)	±0.004 (0.01~2 ГГц) ±0.010 (2~26.5 ГГц)	дБ
Корреляция передачи	±0.10 (0.01~2 ГГц) ±0.12 (2~26.5 ГГц)	±0.005 (0.01~2 ГГц) ±0.015 (2~26.5 ГГц)	дБ
Амплитудный шум (среднеквадратичное значение, промежуточная частота 1 кГц)	0.05 (10~50 МГц) 0.007 (50~500 МГц) 0.002 (0.5~13.5 ГГц) 0.003 (13.5~20 ГГц) 0.005 (20~26.5 ГГц)	0.002 (10~50 МГц) 0.0008 (50~500 МГц) 0.0009 (0.5~13.5 ГГц) 0.0008 (13.5~20 ГГц) 0.001 (20~26.5 ГГц)	дБ
Фазовый шум (среднеквадратичное значение, промежуточная частота 1 кГц)	0.2 (10~50 МГц) 0.051 (50~500 МГц) 0.042 (0.5~13.5 ГГц) 0.054 (13.5~20 ГГц) 0.054 (20~26.5 ГГц)	0.02 (10~50 МГц) 0.006 (50~500 МГц) 0.006 (0.5~13.5 ГГц) 0.006 (13.5~20 ГГц) 0.012 (20~26.5 ГГц)	º
Диапазон промежуточной частоты	1 ~ 15 х 10⁶		Гц
Разрешение отображения амплитуды	0.001		дБ / деление
Разрешение отображения фазы	0.01		º / деление
Коннекторы	3.5 (male), 50 Ом		-
Количество портов	2, 4		шт.
Периферийный интерфейс	USB, GPIB, VGA, LAN		-
Операционная система	Windows 7		-
Диагональ дисплея	12.1		дюйм
Габариты (Ш х В х Г)	516 х 280 х 640		мм
Потребляемая мощность	400		Вт
Максимальная масса	42		кг

Технические характеристики 3672C/D

Параметр	Значение		Ед. измерения
Диапазон частот	0.01 - 43.5/50		ГГц
Разрешение по частоте	1		Гц
Точность частоты (23ºС ±3ºС)	±1 х 10^-7		Гц
Подавление гармоники на 1 и 3 портах	-48 (0.01~4 ГГц) -57 (4~13.5 ГГц) -57 (13.5~50 ГГц)	-51 (0.01~4 ГГц) -60 (4~13.5 ГГц) -60 (13.5~50 ГГц)	дБн
Подавление гармоники на 1 и 3 портах	-48 (0.01~4 ГГц) -57 (4~13.5 ГГц) -57 (13.5~50 ГГц)	-51 (0.01~4 ГГц) -60 (4~13.5 ГГц) -60 (13.5~50 ГГц)	дБн
Подавление гармоники на 2 и 4 портах	-13 (0.01~4 ГГц) -18 (4~13.5 ГГц) -57 (13.5~50 ГГц)	-13 (0.01~4 ГГц) -21 (4~13.5 ГГц) -60 (13.5~50 ГГц)	дБн
Диапазон перестройки по мощности	32 (10~50 МГц) 29 (0.05~4 ГГц) 28 (4~13.5 ГГц) 30 (13.5~40 ГГц) 27 (40~47 ГГц) 15 (47~50 ГГц)	41 (10~500 МГц) 40 (0.5~4 ГГц) 36 (4~13.5 ГГц) 38 (13.5~40 ГГц) 36 (40~47 ГГц) 23 (47~50 ГГц)	дБ
Максимальная выходная мощность (Стандартная конфигурация, Опция 400) Порты 1, 3	-1 (10~50 МГц) 0 (0.05~4 ГГц) Режим фильтра +8 (10~50 МГц) Режим высокой мощности +5 (0.05~4 ГГц) Режим высокой мощности +5 (4~13.5 ГГц) +7 (13.5~40 ГГц) +5 (40~47 ГГц) -7 (47~50 ГГц)	+13 (10~50 МГц) Режим высокой мощности +9 (0.05~4 ГГц) Режим высокой мощности +10 (4~13.5 ГГц) +13 (13.5~40 ГГц) +10 (40~47 ГГц) 0 (47~50 ГГц)	дБм
Максимальная выходная мощность (Стандартная конфигурация, Опция 400) Порты 2, 4	+11 (10~50 МГц) +9 (0.05~4 ГГц) +6 (4~13.5 ГГц) +7 (13.5~40 ГГц) +5 (40~47 ГГц) -7 (47~50ГГц)	+16 (10~50 МГц) +15 (0.05~4 ГГц) +13 (4~13.5 ГГц) +12 (13.5~40 ГГц) +9 (40~47 ГГц) -1 (47~50 ГГц)	дБм
Максимальная выходная мощность (опции 201, 401, 402) Порты 1, 3	-2 (10~50 МГц) -1 (0.01~4 ГГц) Режим фильтра +7 (10~50 МГц) Режим высокой мощности +4 (0.05~4 ГГц) Режим высокой мощности +3 (4~13.5 ГГц) +5 (13.5~40 ГГц) +2 (40~47 ГГц) -10 (47~50 ГГц)	+12 (10~50 МГц) Режим высокой мощности +8 (0.05~4 ГГц) Режим высокой мощности +9 (4~13.5 ГГц) +12 (13.5~40 ГГц) +9 (40~47 ГГц) < -1 (47~50 ГГц)	дБм
Максимальная выходная мощность (опции 201, 401, 402) Порты 2, 4	+10 (10~50 МГц) +8 (0.05~4 ГГц) +4 (4~13.5 ГГц) +5 (13.5~40 ГГц) +2 (40~47 ГГц) -10 (47~50 ГГц)	+15 (10~50 МГц) +14 (0.05~4 ГГц) +12 (4~13.5 ГГц) +11 (13.5~40 ГГц) +8 (40~47 ГГц) -2 (47~50 ГГц)	дБм
Уровень сжатия (1 дБ)	/	+10	дБм
Диапазон перестройки ширины импульса	33 х 10^-9~60	20 х 10^-9~60	с
Продолжительность переходного процесса импульса (10% - 90%)	30	20	нс
Скважность импульса (вкл/выкл)	64 (0.01~4 ГГц) 80 (4~40 ГГц) 80 (40~50 ГГц)		дБ
Динамический диапазон системы	74 (0.01~1 ГГц) 119 (1~13.5 ГГц) 115 (13.5~26.5 ГГц) 110 (26.5~35 ГГц) 105 (35~47 ГГц) 90 (47~50 ГГц)	105 (0.01~1 ГГц) 133 (1~13.5 ГГц) 126 (13.5~26.5 ГГц) 120 (26.5~35 ГГц) 116 (35~47 ГГц) 103 (47~50 ГГц)	дБ
Коэффициент направленности	42 (0.01~13.5 ГГц) 38 (13.5~40 ГГц) 36 (40~50 ГГц)	50 (0.01~13.5 ГГц) 45 (13.5~40 ГГц) 42 (40~50 ГГц)	дБ
Эффективное соответствие источника	36 (0.01~2 ГГц) 31 (2~13.5 ГГц) 28 (13.5~40 ГГц) 27 (40~50 ГГц)	43 (0.01~2 ГГц) 34 (2~13.5 ГГц) 33 (13.5~40 ГГц) 33 (40~50 ГГц)	дБ
Эффективное соответствие нагрузки	42 (0.01~13.5 ГГц) 37 (13.5~40 ГГц) 35 (40~50 ГГц)	60 (0.01~13.5 ГГц) 56 (13.5~40 ГГц) 51 (40~50 ГГц))	дБ
Корреляция отражений	±0.04 (0.01~13.5 ГГц) ±0.03 (13.5~40 ГГц) ±0.04 (40~50 ГГц)	±0.010 (0.01~13.5 ГГц) ±0.010 (13.5~40 ГГц) ±0.020 (40~50 ГГц)	дБ
Корреляция передачи	±0.1 (0.01~13.5 ГГц) ±0.16 (13.5~40 ГГц) ±0.20 (40~50 ГГц)	±0.012 (0.01~13.5 ГГц) ±0.015 (13.5~40 ГГц) ±0.020 (40~50 ГГц)	дБ
Амплитудный шум (среднеквадратичное значение, промежуточная частота 1 кГц)	0.050 (10~50 МГц) 0.020 (50~500 МГц) 0.005 (0.5~13.5 ГГц) 0.004 (13.5~26.5 ГГц) 0.008 (26.5~50 ГГц)	0.0060 (10~50 МГц) 0.0020 (50~500 МГц) 0.0010 (0.5~13.5 ГГц) 0.0009 (13.5~26.5 ГГц) м 0.0040 (26.5~50 ГГц)	дБ
Фазовый шум (среднеквадратичное значение, промежуточная частота 1 кГц)	0.900 (10~50 МГц) 0.700 (50~500 МГц) 0.040 (0.5~13.5 ГГц) 0.050 (13.5~26.5 ГГц) 0.060 (26.5~50 ГГц)	0.040 (10~50 МГц) 0.010 (50~500 МГц) 0.005 (0.5~13.5 ГГц) 0.020 (13.5~26.5 ГГц) 0.030 (26.5~50 ГГц)	º
Диапазон промежуточной частоты	1 ~ 15 х 10⁶		Гц
Разрешение отображения амплитуды	0.001		дБ / деление
Разрешение отображения фазы	0.01		º / деление
Коннекторы	2.4 (male), 50 Ом		-
Количество портов	2, 4		шт.
Периферийный интерфейс	USB, GPIB, VGA, LAN		-
Операционная система	Windows 7		-
Диагональ дисплея	12.1		дюйм
Габариты (Ш х В х Г)	516 х 280 х 690		мм
Потребляемая мощность	500		Вт
Максимальная масса	47		кг

Технические характеристики 3672E

Параметр	Значение		Ед. измерения
Диапазон частот	0.01 - 67		ГГц
Разрешение по частоте	1		Гц
Точность частоты (23ºС ±3ºС)	±1 х 10^-7		Гц
Подавление гармоники на 1 и 3 портах	-48 (0.01~4 ГГц) -57 (4~67 ГГц)	-51 (0.01~4 ГГц) -60 (4~67 ГГц)	дБн
Подавление гармоники на 1 и 3 портах	-48 (0.01~4 ГГц) -57 (4~67 ГГц)	-51 (0.01~4 ГГц) -60 (4~67 ГГц)	дБн
Подавление гармоники на 2 и 4 портах	-13 (0.01~4 ГГц) -18 (4~13.5 ГГц) -57 (13.5~67 ГГц)	-13 (0.01~4 ГГц) -21 (4~13.5 ГГц) -60 (13.5~67 ГГц)	дБн
Диапазон перестройки по мощности	32 (10~50 МГц) 29 (0.05~4 ГГц) 28 (4~26.5 ГГц) 29 (26.5~35 ГГц) 26 (35~40 ГГц) 25 (40~67 ГГц)	42 (10~50 МГц) 38 (0.05~4 ГГц) 36 (4~26.5 ГГц) 35 (26.5~35 ГГц) 34 (35~40 ГГц) 32 (40~67 ГГц)	дБ
Максимальная выходная мощность (Стандартная конфигурация, Опция 400) Порты 1, 3	-1 (10~50 МГц) 0 (0.05~4 ГГц) Режим фильтра +8 (10~50 МГц) Режим высокой мощности +5 (0.05~4 ГГц) Режим высокой мощности +1 (4~13.5 ГГц) +5 (13.5~26.5 ГГц) +3 (26.5~40 ГГц) +5 (40~67 ГГц)	+16 (10~50 МГц) Режим высокой мощности +10 (0.05~4 ГГц) Режим высокой мощности +9 (4~13.5 ГГц) +11 (13.5~26.5 ГГц) +10 (26.5~40 ГГц) +9 (40~67 ГГц)	дБм
Максимальная выходная мощность (Стандартная конфигурация, Опция 400) Порты 2, 4	+8 (10~50 МГц) +5 (0.05~4 ГГц) +1 (4~13.5 ГГц) +5 (13.5~26.5 ГГц) +3 (26.5~40 ГГц) +5 (40~67ГГц)	+16 (10~50 МГц) +15 (0.05~4 ГГц) +10 (4~13.5 ГГц) +11 (13.5~26.5 ГГц) +9 (26.5~40 ГГц) +8 (40~67ГГц)	дБм
Максимальная выходная мощность (опции 201, 401, 402) Порты 1, 3	-2 (10~50 МГц) -1 (0.05~4 ГГц) Режим фильтра +7 (10~50 МГц) Режим высокой мощности +4 (0.05~4 ГГц) Режим высокой мощности -2 (4~13.5 ГГц) +3 (13.5~26.5 ГГц) 0 (26.5~67 ГГц)	+15 (10~50 МГц) Режим высокой мощности 9 (0.05~4 ГГц) Режим высокой мощности +6 (4~13.5 ГГц) +7 (13.5~26.5 ГГц) +4 (26.5~67 ГГц)	дБм
Максимальная выходная мощность (опции 201, 401, 402) Порты 2, 4	+7 (10~50 МГц) +4 (0.05~4 ГГц) -2 (4~13.5 ГГц) +3 (13.5~26.5 ГГц) 0 (26.5~67ГГц)	+15 (10~50 МГц) +14 (0.05~4 ГГц) +9 (4~13.5 ГГц) +10 (13.5~26.5 ГГц) +5 (26.5~67ГГц)	дБм
Уровень сжатия (1 дБ)	/	+10	дБм
Диапазон перестройки ширины импульса	33 х 10^-9~60	20 х 10^-9~60	с
Продолжительность переходного процесса импульса (10% - 90%)	30	20	нс
Скважность импульса (вкл/выкл)	64 (0.01~4 ГГц) 80 (4~67 ГГц)		дБ
Динамический диапазон системы	74 (0.01~1 ГГц) 100 (1~4 ГГц) 120 (4~10 ГГц) 112 (10~26.5 ГГц) 108 (26.5~35 ГГц) 105 (35~50 ГГц) 100 (50~67 ГГц)	100 (0.01~1 ГГц) 125 (1~4 ГГц) 125 (4~10 ГГц) 120 (10~26.5 ГГц) 115 (26.5~35 ГГц) 112 (35~50 ГГц) 105 (50~67 ГГц)	дБ
Коэффициент направленности	35 (0.01~2 ГГц) 41 (2~13.5 ГГц) 34 (13.5~40 ГГц) 32 (40~67 ГГц)	50 (0.01~2 ГГц) 50 (2~13.5 ГГц) 50 (13.5~40 ГГц) 42 (40~67 ГГц)	дБ
Эффективное соответствие нагрузки	35 (0.01~2 ГГц) 41 (2~13.5 ГГц) 33 (13.5~40 ГГц) 30 (40~67 ГГц)	60 (0.01~2 ГГц) 50 (2~13.5 ГГц) 50 (13.5~40 ГГц) 45 (40~67 ГГц)	дБ
Корреляция отражений	±0.05 (0.01~2 ГГц) ±0.06 (2~13.5 ГГц) ±0.08 (13.5~40 ГГц) ±0.10 (40~67 ГГц)	±0.005 (0.01~2 ГГц) ±0.005 (2~13.5 ГГц) ±0.008 (13.5~40 ГГц) ±0.010 (40~67 ГГц)	дБ
Корреляция передачи	±0.10 (0.01~2 ГГц) ±0.11 (2~13.5 ГГц) ±0.16 (13.5~40 ГГц) ±0.20 (40~67 ГГц)	±0.005 (0.01~2 ГГц) ±0.006 (2~13.5 ГГц) ±0.015 (13.5~40 ГГц) ±0.020 (40~67 ГГц)	дБ
Амплитудный шум (среднеквадратичное значение, промежуточная частота 1 кГц)	0.050 (10~50 МГц) 0.020 (50~500 МГц) 0.005 (0.5~13.5 ГГц) 0.004 (13.5~26.5 ГГц) 0.020 (26.5~67ГГц)	0.0090 (10~50 МГц) 0.0020 (50~500 МГц) 0.0008 (0.5~13.5 ГГц) 0.0008 (13.5~26.5 ГГц) 0.0050 (26.5~67 ГГц)	дБ
Фазовый шум (среднеквадратичное значение, промежуточная частота 1 кГц)	0.90 (10~50 МГц) 0.70 (50~500 МГц) 0.04 (0.5~13.5 ГГц) 0.05 (13.5~26.5 ГГц) 0.10 (26.5~67 ГГц)	0.010 (10~50 МГц) 0.010 (50~500 МГц) 0.006 (0.5~13.5 ГГц) 0.007 (13.5~26.5 ГГц) 0.030 (26.5~67 ГГц)	º
Диапазон промежуточной частоты	1 ~ 15 х 10⁶		Гц
Разрешение отображения амплитуды	0.001		дБ / деление
Разрешение отображения фазы	0.01		º / деление
Требования к настройке амплитуды опорного уровня	-500～+500		дБ
Требования к настройке фазы опорного уровня	-500～+500		°
Коннекторы	1.85 (male), 50 Ом		-
Количество портов	2, 4		шт.
Периферийный интерфейс	USB, GPIB, VGA, LAN		-
Операционная система	Windows 7		-
Диагональ дисплея	12.1		дюйм
Габариты (Ш х В х Г)	516 х 280 х 690		мм
Потребляемая мощность	500		Вт
Максимальная масса	50		кг

Разработка и тестирование электронных компонентов
Разработка и тестирование радиофотонных модулей
Измерение параметров приёмо-передающих модулей
Измерение диэлектрических характеристик материалов
Тестирование навигационных систем
Тестирование радарных систем

3672 - векторные анализаторы цепей 2939.93(Kб)

Модель	Описание
3672A	Векторный анализатор цепей, рабочий диапазон частот: 10 МГц - 13.5 ГГц, разрешение: 1 Гц
3672B	Векторный анализатор цепей, рабочий диапазон частот: 10 МГц - 26 ГГц, разрешение: 1 Гц
3672C	Векторный анализатор цепей, рабочий диапазон частот: 10 МГц - 43.5 ГГц, разрешение: 1 Гц
3672D	Векторный анализатор цепей, рабочий диапазон частот: 10 МГц - 50 ГГц, разрешение: 1 Гц
3672E	Векторный анализатор цепей, рабочий диапазон частот: 10 МГц - 67 ГГц, разрешение: 1 Гц
3672A-003	Опция: измерение коэффициента шума, 10МГц~13.5ГГц, E-cal (3672A).
3672A-201	Опция: программируемый ступенчатый аттенюатор, 2 порта (3672A).
3672A-400	Опция: измерительный блок, 4 порта (3672A).
3672A-401	Опция: программируемый ступенчатый аттенюатор, 2 порта (опция может быть выбрана только с опцией 400).
3672A-402	Опция: измерение интермодуляционного сигнала усилителя (опция может быть выбрана только с опцией 400).
3672A-006	Опция: кнопки управления, передняя панель, этикетка, операционная система на английском языке (3672A).
3672A-008	Опция: импульсные измерения S-параметров (3672A).
3672A-3648	Опция: многопортовое расширение, 16 портов, 10 МГц - 13.5 ГГц (3672A).
3672A-S05	Опция: SnpExpert, ПО для исследования S-параметров (3672A).
3672A-S07	Опция: AFR, автоматическое снятие зажима волокна (3672A).
3672A-S10	Опция: измерение во временной области (3672A).
3672A-S11	Опция: расширенный анализ во временной области, импеданс во временной области TDR, анализ глазковых диаграмм и т. д. (3672A).
3672A-S80	Опция: измерение смещения частоты (3672A).
3672A-S82	Опция: измерение скалярных параметров смесителей (опция может быть выбрана только с опцией 400).
3672A-S83	Опция: векторные измерения параметров смесителей (опция может быть выбрана только с опцией 400).
3672A-S84	Опция: измерение встроенного преобразователя частоты опорного генератора (опция может быть выбрана только с опцией 400, S82 или S83)
3672A-S86	Опция: измерение двумерной динамической характеристики компрессии усилителя (3672A).
3672A-S88	Опция: сканирование фазы (опция может быть выбрана только с опцией 400).
31121	Опция: калибровочный набор, 3.5 мм, для калибровки анализатора (3672A, 3672B).
FB0HA0HB025.0	Опция: тестовый кабель, 3.5 мм, для исследования анализатора.
FB0HA0HC025.0	Опция: тестовый кабель, 3.5 мм, для исследования анализатора.
20403	Опция: опция электронной калибровки E-Cal, для калибровки анализатора 10 МГц~26,5 ГГц, 2-порта (3672A,3672B).
20405	Опция: опция электронной калибровки E-Cal, для калибровки анализатора 10 МГц~20 ГГц, 2-порта (3672A, 3672B).
87232	Опция: USB датчик мощности, 50 МГц-26.5 ГГц (для калибровки мощности опций 402, S82, S86),(3672A, 3672B).
3672B-003	Опция: измерение коэффициента шума, 10МГц~26.5ГГц, E-cal (3672B).
3672B-201	Опция: программируемый ступенчатый аттенюатор, 2 порта (3672B).
3672B-400	Опция: измерительный блок, 4 порта (3672B).
3672B-401	Опция: программируемый ступенчатый аттенюатор, 2 порта (опция может быть выбрана только с опцией 400).
3672B-402	Опция: измерение интермодуляционного сигнала усилителя (опция может быть выбрана только с опцией 400).
3672B-006	Опция: кнопки управления, передняя панель, этикетка, операционная система на английском языке (3672B).
3672B-008	Опция: импульсные измерения S-параметров (3672B).
3672B-480	Опция: кабельная система расширения диапазона частот, 4 порта (3672B).
3672B-3648	Опция: многопортовое расширение, 16 портов, 10 МГц - 13.5 ГГц (3672B).
3672B-S05	Опция: SnpExpert, ПО для исследования S-параметров (3672B).
3672B-S06	Опция: регулировка мощности модуля расширения частоты миллиметровых волн (опция может быть выбрана только с опцией 3643).
3672B-S07	Опция: AFR, автоматическое снятие зажима волокна (3672B).
3672B-S10	Опция: измерение во временной области (3672B).
3672B-S11	Опция: расширенный анализ во временной области, импеданс во временной области TDR, анализ глазковых диаграмм и т. д. (3672B).
3672B-S80	Опция: измерение смещения частоты (3672B).
3672B-S82	Опция: измерение скалярных параметров смесителей (опция может быть выбрана только с опцией 400).
3672B-S83	Опция: векторные измерения параметров смесителей (опция может быть выбрана только с опцией 400).
3672B-S84	Опция: измерение встроенного преобразователя частоты опорного генератора (опция может быть выбрана только с опцией 400, S82 или S83)
3672B-S86	Опция: измерение двумерной динамической характеристики компрессии усилителя (3672B).
3672B-S88	Опция: сканирование фазы (опция может быть выбрана только с опцией 400).
3672C-003	Опция: измерение коэффициента шума, 10МГц~43.5ГГц, E-cal (3672C).
3672C-201	Опция: программируемый ступенчатый аттенюатор, 2 порта (3672C).
3672C-400	Опция: измерительный блок, 4 порта (3672C).
3672C-401	Опция: программируемый ступенчатый аттенюатор, 2 порта (опция может быть выбрана только с опцией 400).
3672C-402	Опция: измерение интермодуляционного сигнала усилителя (опция может быть выбрана только с опцией 400).
3672C-006	Опция: кнопки управления, передняя панель, этикетка, операционная система на английском языке (3672C).
3672C-008	Опция: импульсные измерения S-параметров (3672C).
3672C-480	Опция: кабельная система расширения диапазона частот, 4 порта (3672C).
3672C-3648	Опция: многопортовое расширение, 16 портов, 10 МГц - 43.5 ГГц (3672C).
3672C-S05	Опция: SnpExpert, ПО для исследования S-параметров (3672C).
3672C-S06	Опция: регулировка мощности модуля расширения частоты миллиметровых волн (опция может быть выбрана только с опцией 3643).
3672C-S07	Опция: AFR, автоматическое снятие зажима волокна (3672C).
3672C-S10	Опция: измерение во временной области (3672C).
3672C-S11	Опция: расширенный анализ во временной области, импеданс во временной области TDR, анализ глазковых диаграмм и т. д. (3672C).
3672C-S80	Опция: измерение смещения частоты (3672C).
3672C-S82	Опция: измерение скалярных параметров смесителей (опция может быть выбрана только с опцией 400).
3672C-S83	Опция: векторные измерения параметров смесителей (опция может быть выбрана только с опцией 400).
3672C-S84	Опция: измерение встроенного преобразователя частоты опорного генератора (опция может быть выбрана только с опцией 400, S82 или S83)
3672C-S86	Опция: измерение двумерной динамической характеристики компрессии усилителя (3672C).
3672C-S88	Опция: сканирование фазы (опция может быть выбрана только с опцией 400).
31123	Опция: калибровочный набор, 2.4 мм, для калибровки анализатора (3672С).
FE0BN0BM025.0	Опция: тестовый кабель, 2.4 мм, для исследования анализатора (3672C, 3672D).
FE0BN0BL025.0	Опция: тестовый кабель, 2.4 мм, для исследования анализатора (3672C, 3672D).
20404	Опция: опция электронной калибровки E-Cal, для калибровки анализатора 10 МГц~50 ГГц, 2-порта (3672C, 3672D).
87233	Опция: USB датчик мощности, 50 МГц-40 ГГц (для калибровки мощности опций 402, S82, S86),(3672С).
3672D-003	Опция: измерение коэффициента шума, 10МГц~50ГГц, E-cal (3672D).
3672D-201	Опция: программируемый ступенчатый аттенюатор, 2 порта (3672D).
3672D-400	Опция: измерительный блок, 4 порта (3672D).
3672D-401	Опция: программируемый ступенчатый аттенюатор, 2 порта (опция может быть выбрана только с опцией 400).
3672D-006	Опция: кнопки управления, передняя панель, этикетка, операционная система на английском языке (3672D).
3672D-008	Опция: импульсные измерения S-параметров (3672D).
3672D-480	Опция: кабельная система расширения диапазона частот, 4 порта (3672D).
3672D-3648	Опция: многопортовое расширение, 16 портов, 10 МГц - 50 ГГц (3672D).
3672D-S05	Опция: SnpExpert, ПО для исследования S-параметров (3672D).
3672D-S06	Опция: регулировка мощности модуля расширения частоты миллиметровых волн (опция может быть выбрана только с опцией 3643).
3672D-S07	Опция: AFR, автоматическое снятие зажима волокна (3672D).
3672D-S10	Опция: измерение во временной области (3672D).
3672D-S11	Опция: расширенный анализ во временной области, импеданс во временной области TDR, анализ глазковых диаграмм и т. д. (3672D).
3672D-S80	Опция: измерение смещения частоты (3672D).
3672D-S82	Опция: измерение скалярных параметров смесителей (опция может быть выбрана только с опцией 400).
3672D-S83	Опция: векторные измерения параметров смесителей (опция может быть выбрана только с опцией 400).
3672D-S84	Опция: измерение встроенного преобразователя частоты опорного генератора (опция может быть выбрана только с опцией 400, S82 или S83)
3672D-S86	Опция: измерение двумерной динамической характеристики компрессии усилителя (3672D).
3672D-S88	Опция: сканирование фазы (опция может быть выбрана только с опцией 400).
31123A	Опция: калибровочный набор, 2.4 мм, для калибровки анализатора (3672D).
3672E-201	Опция: программируемый ступенчатый аттенюатор, 2 порта (3672E).
3672E-400	Опция: измерительный блок, 4 порта (3672E).
3672E-401	Опция: программируемый ступенчатый аттенюатор, 2 порта (опция может быть выбрана только с опцией 400).
3672E-402	Опция: измерение интермодуляционного сигнала усилителя (опция может быть выбрана только с опцией 400).
3672E-006	Опция: кнопки управления, передняя панель, этикетка, операционная система на английском языке (3672E).
3672E-008	Опция: импульсные измерения S-параметров (3672E).
3672E-480	Опция: кабельная система расширения диапазона частот, 4 порта (3672E).
3672E-S05	Опция: SnpExpert, ПО для исследования S-параметров (3672E).
3672E-S06	Опция: регулировка мощности модуля расширения частоты миллиметровых волн (опция может быть выбрана только с опцией 3643).
3672E-S07	Опция: AFR, автоматическое снятие зажима волокна (3672E).
3672E-S10	Опция: измерение во временной области (3672E).
3672E-S11	Опция: расширенный анализ во временной области, импеданс во временной области TDR, анализ глазковых диаграмм и т. д. (3672E).
3672E-S80	Опция: измерение смещения частоты (3672E).
3672E-S82	Опция: измерение скалярных параметров смесителей (опция может быть выбрана только с опцией 400).
3672E-S83	Опция: векторные измерения параметров смесителей (опция может быть выбрана только с опцией 400).
3672E-S84	Опция: измерение встроенного преобразователя частоты опорного генератора (опция может быть выбрана только с опцией 400, S82 или S83)
3672E-S86	Опция: измерение двумерной динамической характеристики компрессии усилителя (3672E).
3672E-S88	Опция: сканирование фазы (опция может быть выбрана только с опцией 400).
31128	Опция: калибровочный набор, 1.85 мм, для калибровки анализатора (3672E).
N4697F	Опция: тестовый кабель, 1.85 мм, для исследования анализатора (3672E).
FF0CN0CM025.0	Опция: тестовый кабель, 1.85 мм, для исследования анализатора (3672E).
FF0CN0CL025.0	Опция: тестовый кабель, 1.85 мм, для исследования анализатора (3672E).
20409	Опция: опция электронной калибровки E-Cal, для калибровки анализатора 10 МГц~67 ГГц, 2-порта (3672E).
