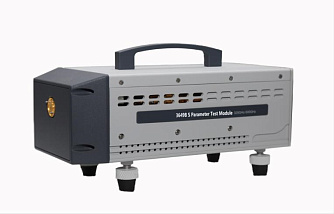

364X - модули расширения частоты для векторных анализаторов цепей
Модули расширения частоты серии 364x достигли международного уровня по скорости измерений, динамическому диапазону и стабильности измерений. С точки зрения аппаратного обеспечения, в модулях используются новые концепции дизайна и технические решения, благодаря чему основные технические показатели работы всего устройства значительно улучшены. Что касается программного обеспечения, система с расширением спектра основана на платформе операционной системы Windows, что существенно повышает взаимосвязанность и удобство использования всего устройства.

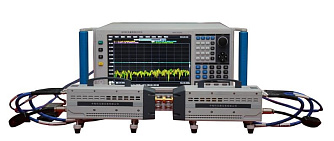

Расширители частоты 3643K/43NA/43N/43P/43QA/43Q/43SA/43R/43S/43TA/49B могут использоваться для построения системы векторных измерений параметров цепей с контроллером расширения диапазона рабочей частоты 3640A и векторным анализатором цепей, который может реализовать гибкую конфигурацию диапазона длин волн 1 - 5 мм, а самая высокая частота может охватывать 500 ГГц. Система широко используется в научно-исследовательских и производственных испытаниях компонентов миллиметровых волн, MMIC, антенн, RCS и материалов.
Особенности:
- Частотный диапазон: 40 ГГц ~ 500 ГГц.
- Операционная система Windows 7, китайское меню, а также опции меню на английском языке.
- Различные методы калибровки, такие как частотная характеристика, одиночный порт, изоляция отклика, двойной порт, TRL.
- Совместимость с векторными анализаторами сети различных производителей.
- Реализация измерения расширителя частоты двухпортового векторного анализатора цепей с помощью контроллера расширения диапазона рабочей частоты 3640A.
- Унифицированная миниатюризация и конструкция наклонной панели для различных частотных диапазонов.
- Простая в эксплуатации универсальная платформа может повысить эффективность испытаний.
Технические характеристики 3643K/NA/N/P/QA
| Параметр | Значение | Ед. измерения | |||||
|---|---|---|---|---|---|---|---|
|
Модель
|
3643K |
3643NA |
3643N |
3643P | 3643QA |
|
|
| Диапазон частот | 40-60 | 50-75 | 60-90 | 75-110 | 90-140 | ГГц | |
|
Выходная мощность порта |
+6 +8(тип.) |
+5 +7(тип.) |
+5 +10(тип.) |
+5 +7(тип.) |
+3 +6(тип.) |
дБм | |
|
Динамический диапазон системы (ширина полосы пропускания 10 Гц) |
100 110(тип.) |
100 110(тип.) |
100 110(тип.) |
100 110(тип.) |
100 105(тип.) |
дБ | |
|
Корреляция отражений |
0,12 0,05(тип.) |
0,12 0,05(тип.) |
≤0,12 0,05(тип.) |
≤0,12 0,05(тип.) |
≤0,15 0,08(тип.) |
дБ |
|
|
Корреляция передачи |
0,12 0,05(тип.) |
0,12 0,05(тип.) |
≤0,12 0,05(тип.) |
≤0,12 0,05(тип.) |
≤0,12 0,05(тип.) |
дБ |
|
|
Коэффициент направленности |
≤-35 -40(тип.) |
≤-35 -40(тип.) |
≤-35 -40(тип.) |
≤-35 -40(тип.) |
≤-35 -40(тип.) |
дБ |
|
|
Уровень полезной нагрузки |
≤-35 -40(тип.) |
≤-35 -40(тип.) |
≤-35 -40(тип.) |
≤-35 -40(тип.) |
≤-35 -40(тип.) |
дБ | |
| Разъем порта |
WR19 |
WR15 |
WR12 |
WR10 |
WR8.0 | ||
|
Рабочее напряжение (DC) |
12 В, 50 Вт | ||||||
| Размеры |
120×90×240 |
мм | |||||
Технические характеристики 3643Q/SA/R/S/TA, 3649B
| Параметр | Значение | Ед. измерения | ||||||
|---|---|---|---|---|---|---|---|---|
|
Модель
|
3643Q |
3643SA |
3643R |
3643S | 3643TA | 3649B |
|
|
| Диапазон частот | 110-170 | 140-220 | 170-260 | 220-325 | 260-400 | 325-500 | ГГц | |
|
Выходная мощность порта |
-1 +3(тип.) |
-9 -5(тип.) |
-10 -5(тип.) |
-13 -10(тип.) |
-20 -10(тип.) |
-13 -10(тип.) |
дБм | |
|
Динамический диапазон системы (ширина полосы пропускания 10 Гц) |
100 105(тип.) |
100 105(тип.) |
100 105(тип.) |
95 100(тип.) |
80 95(тип.) |
80 95(тип.) |
дБ | |
|
Корреляция отражений |
0,25 0,1(тип.) |
0,25 0,15(тип.) |
0,2 0,1(тип.) |
0,2 0,1(тип.) |
0,3 0,15(тип.) |
0,3 0,2(тип.) |
дБ |
|
|
Корреляция передачи |
0,15 0,1(тип.) |
0,25 0,15(тип.) |
0,2 0,1(тип.) |
0,2 0,1(тип.) |
0,3 0,15(тип.) |
0,3 0,2(тип.) |
дБ |
|
|
Коэффициент направленности |
≤-34 -40(тип.) |
≤-30 -35(тип.) |
≤-25 -30(тип.) |
≤-25 -30(тип.) |
≤-20 -30(тип.) |
≤-20 -25(тип.) |
дБ |
|
|
Уровень полезной нагрузки |
≤-35 -40(тип.) |
≤-35 -35(тип.) |
≤-25 -30(тип.) |
≤-25 -40(тип.) |
≤-20 -30(тип.) |
≤-20 -25(тип.) |
дБ | |
| Разъем порта |
WR6.5 |
WR5.1 |
WR4.3 |
WR3.4 |
WR2.8 |
WR2.2 |
||
|
Рабочее напряжение (DC) |
12 В, 50 Вт | |||||||
| Размеры | 120×90×240 | мм | ||||||
- Разработка и тестирование электронных компонентов.
- Разработка и тестирование радиофотонных модулей.
- Измерение параметров приёмо-передающих модулей.
- Измерение диэлектрических характеристик материалов.
- Тестирование навигационных систем.
- Тестирование радарных систем.
