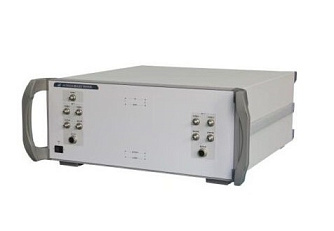

3640A - контроллер расширения диапазона рабочей частоты
Контроллер расширения диапазона рабочей частоты предназначен для тестирования S-параметров вместе с модулем расширения частоты и анализатором цепей. Используются для построения системы векторных измерений параметров цепей миллиметрового диапазона длин волн.
Производитель: CEYEAR TECHNOLOGIES
Расширители частоты серии 364X могут использоваться для построения системы векторных измерений параметров цепей с контроллером расширения диапазона рабочей частоты 3640A и векторным анализатором цепей, который может реализовать гибкую конфигурацию диапазона длин волн 1 - 5 мм, а самая высокая частота может охватывать 500 ГГц. Система широко используется в научно-исследовательских и производственных испытаниях компонентов миллиметровых волн, MMIC, антенн, RCS и материалов.
Особенности системы векторных измерений:
- Частотный диапазон: 40 ГГц ~ 500 ГГц.
- Операционная система Windows 7, китайское меню, а также опции меню на английском языке.
- Различные методы калибровки, такие как частотная характеристика, одиночный порт, изоляция отклика, двойной порт, TRL.
- Совместимость с векторными анализаторами сети различных производителей.
- Реализация измерения расширителя частоты двухпортового векторного анализатора цепей с помощью 3640A и модуля расширения частоты для векторных анализаторов цепей 364X.
- Унифицированная миниатюризация и конструкция наклонной панели для различных частотных диапазонов.
- Простая в эксплуатации универсальная платформа может повысить эффективность испытаний.
Технические характеристики 3640A
| Параметр | Значение | Ед. измерения | |||||
|---|---|---|---|---|---|---|---|
|
Диапазон частот
|
8-20 | ГГц | |||||
|
Выходная мощность |
10±1 |
дБм | |||||
|
Интерфейс управления |
Интерфейс тестового устройства | ||||||
| Рабочее напряжение (DC, 2A) | 12 | В | |||||
| Рабочее напряжение источника питания (AC) |
Самоадаптирующийся источник питания 220/240 В 50/60 Гц; 100/115 В 50/60/400 Гц; |
||||||
| Размеры | 426×177×460 (без ручек, площадки, ножек) | мм | |||||
- Разработка и тестирование электронных компонентов.
- Разработка и тестирование радиофотонных модулей.
- Измерение параметров приёмо-передающих модулей.
- Измерение диэлектрических характеристик материалов.
- Тестирование навигационных систем.
- Тестирование радарных систем.
