3671 - векторные анализаторы цепей

Векторные анализаторы цепей серии 3671 подходят для проведения измерений в области радиолокации, связи, навигации, оборонной промышленности и научных исследованиях.

  • Максимальный рабочий диапазон частот: от 100 кГц до 43,5 ГГц.
  • Максимальный динамический диапазон: 133 дБ.
  • Максимальная мощность выходного сигнала: 15 дБм.

Серия векторных анализаторов цепей 3671 включает в себя следующие модели:

  • 3671C с рабочим диапазоном частот 100 кГц~14 ГГц.
  • 3671D с рабочим диапазоном частот 100 кГц~20 ГГц.
  • 3671E с рабочим диапазоном частот 100 кГц~26,5 ГГц.
  • 3671G  с рабочим диапазоном частот 10 МГц~43,5 ГГц.

Анализаторы серии 3671 обеспечивают множество типов калибровки: калибровка частотного отклика, однопортовая, изоляции отклика, усиленного отклика, двухпортовая, электронная калибровка. Доступны различные форматы отображения данных: логарифмический (амплитуда), линейный (амплитуда), стоячая волна, фаза, групповая задержка, диаграмма Вольперта-Смита, полярные координаты и т.д. Доступны многие стандартные интерфейсы, включая USB, LAN, GPIB, VGA и HDMI. Также возможно проводить точные измерения амплитудно-частотных характеристик, фазовой частоты, групповой задержки, измерять характеристики групповой задержки сети микроволновой связи и т.д.

Векторные анализаторы цепей серии 3671 сохраняют особенности векторных сетевых анализаторов высокого класса, включая показатели производительности, внешний вид прибора, качественный дисплей, интерфейс программного обеспечения, при этом контролируя объем, вес, уровень шума и другие аспекты прибора для удобства пользователей. Продукт может широко использоваться в радиолокации, связи, навигации и других областях, а также являются незаменимым испытательным оборудованием в оборонной военной промышленности и научных исследованиях.

Отличительные особенности:

  • Более широкий частотный диапазон, начальная частота от 100 кГц.
  • Дополнительная полоса пропускания промежуточной частоты, максимальная полоса пропускания промежуточной частоты до 30 МГц.
  • Гибкие и многочисленные типы калибровки, совместимые с большим количеством калибровочных наборов.
  • Доступность нескольких форматов отображения данных: логарифмический (амплитуда), линейный (амплитуда), стоячая волна, фаза, групповая задержка, диаграмма Вольперта-Смита, полярные координаты и т.д.
  • Интерфейсы: USB, LAN, GPIB, VGA , HDMI.
  • Сенсорный экран с диагональю 12,1 дюйм и разрешением 1280*800 пикселей.
  • Китайский и английский интерфейсы управления.
  • Упрощенная и эффективная настройка измерений с помощью одной кнопки Запись/Запуск.





Технические характеристики 3671C/D/E

Параметр Значение Ед. измерения
Диапазон частот
0,0001 - 14/20/26,5 ГГц
Разрешение по частоте
0,1 Гц
Точность частоты (23ºС ±3ºС)
±1 х 10-7 Гц
Максимальная выходная мощность
2-порт.
+5 (100 кГц - 10 МГц)
+15 (10 МГц - 4ГГц)
+15 (4 ГГц - 10 ГГц)
+10 (10 ГГц - 14 ГГц)
+9 (14 ГГц - 20 ГГц)
+6 (20 ГГц - 24 ГГц)
0 (24 ГГц - 26,5 ГГц)
4-порт.
+3 (100 кГц - 10 МГц)
+13 (10 МГц - 4ГГц)
+10 (4 ГГц - 10 ГГц)
+4 (10 ГГц - 14 ГГц)
+3 (14 ГГц - 20 ГГц)
-2 (20 ГГц - 24 ГГц)
-6 (24 ГГц - 26,5 ГГц)
дБм
Диапазон перестройки по мощности 40(100 кГц - 10МГц)
45(10 МГц - 20 ГГц)
40(20 ГГц - 26,5 ГГц)
40(100 кГц - 10МГц)
38(10 МГц - 20 ГГц)
34(20 ГГц - 26,5 ГГц)
дБ
Динамический диапазон системы
2-порт.
102 (100 кГц - 10 МГц)
132 (10 МГц - 4ГГц)
133(4 ГГц - 10 ГГц)
125 (10 ГГц - 14 ГГц)
124 (14 ГГц - 20 ГГц)
120 (20 ГГц - 24 ГГц)
115 (24 ГГц - 26,5 ГГц)
4-порт.
102 (100 кГц - 10 МГц)
132 (10 МГц - 4ГГц)
130(4 ГГц - 10 ГГц)
120 (10 ГГц - 14 ГГц)
119 (14 ГГц - 20 ГГц)
115 (20 ГГц - 24 ГГц)
110 (24 ГГц - 26,5 ГГц)
дБ
Коэффициент направленности
48 (100 кГц - 2 ГГц)
44 (2 ГГц - 20 ГГц)
44 (20 ГГц - 26,5 ГГц)
дБ
Эффективное соответствие источника
40 (100 кГц - 2 ГГц)
30 (2 ГГц - 20 ГГц)
30 (20 ГГц - 26,5 ГГц)
дБ
Эффективное соответствие нагрузки
48 (100 кГц - 2 ГГц)
44 (2 ГГц - 20 ГГц)
44 (20 ГГц - 26,5 ГГц)
дБ
Корреляция отражений
±0,04 (100 кГц - 2 ГГц)
±0,05 (2 ГГц - 20 ГГц)
±0,05 (20 ГГц - 26,5 ГГц)
дБ
Корреляция передачи
±0,10 (100 кГц - 2 ГГц)
±0,08 (2 ГГц - 20 ГГц)
±0,10 (20 ГГц - 26,5 ГГц)
дБ
Амплитудный шум (-5 дБм, промежуточная частота 1 кГц)
0,010 (100 кГц - 50 МГц)
0,005 (50 МГц - 500 МГц)
0,001 (500 МГц - 14 ГГц)
    0,001 (14 ГГц - 20 ГГц)
0,002 (20 ГГц - 26,5 ГГц)
дБ
Фазовый шум (-5 дБм, промежуточная частота 1 кГц)
0,100 (100 кГц - 50 МГц)
0,040 (50 МГц - 500 МГц)
0,030 (500 МГц - 14 ГГц)
    0,040 (14 ГГц - 20 ГГц)
0,040 (20 ГГц - 26,5 ГГц)
º
Диапазон промежуточной частоты
    1 Гц - 30 МГц

Разрешение отображения амплитуды
0,001 дБ / деление
Разрешение отображения фазы
0,01 º / деление
Коннекторы
3,5 мм (male), 50 Ом -
Количество измерительных портов
2/4 шт.
Периферийный интерфейс
USB, GPIB, VGA, LAN, HDMI -
Операционная система
Windows 7 -
Диагональ дисплея
12,1 дюйм
Габариты (Ш х В х Г)
426 х 266 х 400 (без подставки и ручек)
516 х 280 х 490 (с подставкой и ручками)
мм
Потребляемая мощность
300 Вт
Источник притания 50 Гц, однофазный, 220 В или
50 Гц/60 Гц, 110 В AC
-
Максимальная масса
25 кг


Технические характеристики 3671G

Параметр Значение Ед. измерения
Диапазон частот
    0,01 - 43,5
ГГц
Разрешение по частоте
0,1 Гц
Точность частоты (23ºС ±3ºС)
±1 х 10-7 Гц
Максимальная выходная мощность
+12 (10 МГц - 50 МГц)
+13 (50 МГц - 250 МГц)
+13 (250 МГц - 1 ГГц)
+13 (1 ГГц - 10 ГГц)
+10 (10 ГГц - 20 ГГц)
+8 (20 ГГц - 35 ГГц)
+3 (35 ГГц - 43,5 ГГц)
дБм
Диапазон перестройки по мощности 30(10 МГц - 50 МГц)
33(50 МГц - 10 ГГц)
30(10 ГГц - 20 ГГц)
28(20 ГГц - 35 ГГц)
28(35 ГГц - 43,5 ГГц)
дБ
Динамический диапазон системы
90 (10 МГц - 50 МГц)
98 (50 МГц - 250 МГц)
115 (250 МГц - 1 ГГц)
128 (1 ГГц - 10 ГГц)
122 (10 ГГц - 20 ГГц)
118 (20 ГГц - 35 ГГц)
110 (35 ГГц - 43,5 ГГц)
дБ
Коэффициент направленности
42 (10 МГц - 2 ГГц)
45 (2 ГГц - 20 ГГц)
38 (20 ГГц - 43,5 ГГц)
дБ
Эффективное соответствие источника
40 (10 МГц - 2 ГГц)
30 (2 ГГц - 20 ГГц)
30 (20 ГГц - 43,5 ГГц)
дБ
Эффективное соответствие нагрузки
42 (10 МГц - 2 ГГц)
45 (2 ГГц - 20 ГГц)
36 (20 ГГц - 43,5 ГГц)
дБ
Корреляция отражений
±0,040 (10 МГц - 50 МГц)
±0,025 (50 МГц - 2 ГГц)
±0,008 (2 ГГц - 20 ГГц)
±0,027 (20 ГГц - 43,5 ГГц)
дБ
Корреляция передачи
±0,045 (10 МГц - 50 МГц)
±0,025 (50 МГц - 2 ГГц)
±0,036 (2 ГГц - 20 ГГц)
±0,162 (20 ГГц - 43,5 ГГц)
дБ
Амплитудный шум (-5 дБм, промежуточная частота 1 кГц)
0,2000 (10 МГц - 50 МГц)
0,0200 (50 МГц - 100 МГц)
0,0200 (100 МГц - 500 МГц)
    0,0030 (500 МГц - 26,5 ГГц)
0,0030 (26,5 ГГц - 43,5 ГГц)
дБ
Фазовый шум (-5 дБм, промежуточная частота 1 кГц)
1,000 (10 МГц - 50 МГц)
1,000 (50 МГц - 100 МГц)
0,500 (100 МГц - 500 МГц)
    0,020 (500 МГц - 26,5 ГГц)
0,030 (26,5 ГГц - 43,5 ГГц)
º
Диапазон промежуточной частоты
    1 Гц - 30 МГц

Разрешение отображения амплитуды
0,001 дБ / деление
Разрешение отображения фазы
0,01 º / деление
Коннекторы
2,4 мм (male), 50 Ом -
Количество измерительных портов
2/4 шт.
Периферийный интерфейс
USB, GPIB, VGA, LAN, HDMI -
Операционная система
Windows 7 -
Диагональ дисплея
12,1 дюйм
Габариты (Ш х В х Г)
2-порт.
426 х 266 х 400 (без подставки и ручек)
516 х 280 х 490 (с подставкой и ручками)
4-порт.
426 х 266 х 450 (без подставки и ручек)
516 х 280 х 540 (с подставкой и ручками)
мм
Потребляемая мощность
300 Вт
Источник притания 50 Гц, однофазный, 220 В или
50 Гц/60 Гц, 110 В AC
-
Максимальная масса
28 кг


  • Разработка и тестирование электронных компонентов.
  • Разработка и тестирование радиофотонных модулей.
  • Измерение параметров приёмо-передающих модулей.
  • Измерение диэлектрических характеристик материалов.
  • Тестирование навигационных систем.
  • Тестирование радарных систем.

Модель Описание
3671C Векторный анализатор цепей, рабочий диапазон частот: 100 кГц - 14 ГГц, разрешение: 0,1 Гц.
3671D Векторный анализатор цепей, рабочий диапазон частот: 100 кГц - 20 ГГц, разрешение: 0,1 Гц.
3671E Векторный анализатор цепей, рабочий диапазон частот: 100 кГц - 26,5 ГГц, разрешение: 0,1 Гц.
3671G Векторный анализатор цепей, рабочий диапазон частот: 10 МГц - 43,5 ГГц, разрешение: 0,1 Гц.
3671-006 Опция: операционная система, передняя и задняя панели и английском языке.
3671-011 Опция: калибровочный комплект 31101, 50 Ом, тип N, DC~18 ГГц.
3671-013 Опция: калибровочный комплект 31121, 3.5 мм, DC~26.5 ГГц.
3671-014 Опция: калибровочный комплект 20202, 3.5 мм, DC~9 ГГц.
3671-016 Опция: калибровочный комплект 31123A, 2.4 мм, DC~50 ГГц.
3671-021 Опция: 20402 комплект электронной калибровки E-Cal, 300 кГц~18 ГГц, 2-порта, N-тип.
3671-022 Опция: 20403 комплект электронной калибровки E-Cal, 10 МГц~26.5 ГГц, 2-порта, 3.5 мм.
3671-023 Опция: 20404 комплект электронной калибровки E-Cal, 10 МГц~50 ГГц, 2-порта, 2.4 мм.
3671-024 Опция: 20405 комплект электронной калибровки E-Cal, 10 МГц~20 ГГц, 4-порта, 3.5 мм.
3671-031 Опция: тестовый кабель FB0HA0HB025.0, 3.5 мм, male (для 3671C/D/E).
3671-032 Опция: тестовый кабель FB0HA0HC025.0, 3.5 мм, female (для 3671C/D/E).
3671-033 Опция: тестовый кабель FB0HA0AH025.0, 3.5 мм, N-male (для 3671C/D/E).
3671-034 Опция: тестовый кабель FB0HA0AL025.0, 3.5 мм, N-female (для 3671C/D/E).
3671-035 Опция: тестовый кабель 3671N35M, 3.5 мм, N-male, 63 см (для 3671C/D/E).
3671-036 Опция: тестовый кабель 3671N35F, 3.5 мм, N-female, 63 см (для 3671C/D/E).
3671-037 Опция: тестовый кабель 3671N24M, 2.4 мм, N-male, 63 см (для 3671G).
3671-038 Опция: тестовый кабель 3671N24F, 2.4 мм, N-female, 63 см (для 3671G).
3671-041 Опция: тестовый кабель 3671NNF, N-male, 63 см (для 3671C/D/E).
3671-042 Опция: тестовый кабель 3671NNM, N-female, 63 см (для 3671C/D/E).
3671-047 Опция: тестовый кабель FE0BN0BM025.0, 2.4мм - male (для 3671G).
3671-048 Опция: тестовый кабель FE0BN0BL025.0, 2.4мм - female (для 3671G).
3671-052 Опция: USB-датчик мощности 87231, 10 МГц~18 ГГц.
3671-053 Опция: USB-датчик мощности 87232, 50 МГц~26.5 ГГц.
3671-054 Опция: USB-датчик мощности 87233, 50 МГц~40 ГГц.
3671-062 Опция: монтаж прибора в шкаф.
3671-S07 Опция: AFR, автоматическое снятие зажима волокна.

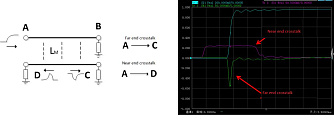

3671-S10 Опция: измерение во временной области.
3671-S11 Опция: расширенный анализ во временной области, импеданс во временной области TDR, анализ глазковых диаграмм и т. д.
3671C-400 Опция: 4 порта VNA (100 кГц - 14 ГГц) (для 3671C).
3671D-400 Опция: 4 порта VNA (100 кГц - 20 ГГц) (для 3671D).
3671E-400 Опция: 4 порта VNA (100 кГц - 26.5 ГГц) (для 3671E).
3671G-400 Опция: 4 порта VNA (100 кГц - 43.5 ГГц) (для 3671G).
