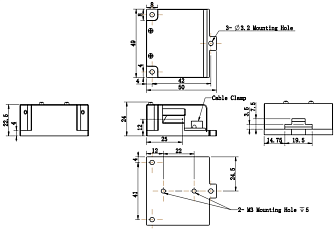

SSP-200-532-2 - акустооптический модулятор
- Центральная длина волны 532 нм.
- Центральная частота 200 МГц.
- Пропускание > 99%.
- Дифракционная эффективность > 85%.
- Угол разделения 18,5 мрад.
- Материал призмы — кристалл кварца.
Акустооптический модулятор SSP-200-532-2 используется для регулировки интенсивности лазерного излучения вне резонатора. Это может быть простая модуляция для быстрого переключения или переменная модуляция интенсивности лазера. Режим модуляции определяется типом ВЧ-драйвера, который может быть цифровым (включение/выключение) или аналоговым (синусоидальный, квадратная волна, линейный, случайный и т.д.).
Ключевым параметром АОМ является время нарастания/спада, которое определяет достижимую "скорость" или амплитудную полосу модуляции. Время нарастания/спада пропорционально диаметру пучка внутри модулятора. Поэтому для получения быстрого нарастания необходимо контролировать диаметр пучка падающего лазерного излучения. АОМ может быть использован как затвор (для циклического переключения в соответствии с заданной частотой) или как переменный аттенюатор (для динамического управления интенсивностью передаваемого лазерного луча).
Особенности:
- Малое время нарастания.
- Высокий коэффициент пропускания.
- Тщательная оптическая полировка.
- Антибликовое покрытие с низким уровнем отражения.
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
| Материал |
кристалл кварца |
- | ||
|
Акустическая волна |
продольная | - | ||
| Рабочая длина волны | 532 | нм | ||
| Поляризация | линейная, вертикальная | - | ||
| Пропускание | ≥99 | % | ||
| Диаметр апертуры | 2 | мм | ||
| Центральная частота | 200 | МГц | ||
|
Дифракционная эффективность |
> 85 | % | ||
|
Мощность RF |
15 | Вт | ||
| Входной импеданс | 50 | Ом | ||
| Коэффициент стоячей волны | < 1,2 : 1 | - | ||
| Разъем RF | SMA-F | - | ||
| Охлаждение | воздушное | - | ||
| Материал корпуса | алюминиевый сплав 6063 | - | ||
| Температура хранения | -20 ~ +70 | ℃ | ||
| Угол Брэгга | 9,3 | мрад | ||
| Угол разделения | 18,5 | мрад | ||
| Диаметр пучка | 1 | 2 | 3 | мм |
|
Время нарастания |
113 | 226 | 339 | нс |
- Коммуникационные системы и оптоволоконная связь.
- Медицинская диагностика и лазерная хирургия.
- Лидарные системы и радары.
- Оптическая обработка сигналов.
- Спектроскопия.
- Лазерная печать.
