SPDF - одноосевые акустооптические дефлекторы

  • Центральная частота: 80, 100, 120, 200 МГц
  • Частотный диапазон: ± 10, ± 15, ± 20 МГц
  • Апертура: 0,5, 1, 2, 3 мм
  • Материал: TeO2
  • Волна: продольная (C), сдвиговая (S)
  • Длина волны: 1030 - 1064 нм, 1066 - 1100 нм
  • Коннектор: AF (SMA-F)
Узнать цену

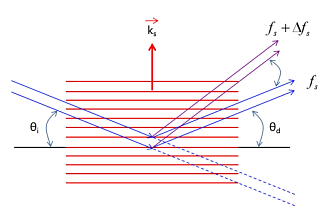

Акустооптические дефлекторы (АОД) обеспечивают точное пространственное управление оптическим лучом путем настройки частоты. Время отклика находится в пределах ста наносекунд. В качестве акустооптической среды используется кристалл TeO2. Акустооптические дефлекторы SPDF отличаются высокой производительностью, низкими вносимыми потерями, высоким порогом повреждения лазером, высокой согласованностью мощности и дифракционной эффективности.

Параметр Значение Ед. измерения
Частота
80 90 120 200 МГц
Апертура
0,5 - 2 0,5 - 3 0,5 - 2 0,5 - 2 мм
Длина волны
1064 532 1030 1064 нм
Полоса пропускания
34 10 30 30 МГц
Угол сканирования
59 8,7 50,4 52,1 мрад
Дифракционная эффективность
≥ 80 ≥ 80 ≥ 80 ≥ 70 %
VSWR
< 3,5 : 1 < 3,5 : 1 < 3,5 : 1 < 3,5 : 1


  • Научные исследования
  • Микрообработка
  • Гетеродинный интерферометр
  • Оптический контроль
  • Лазерный пинцет

Модель Описание
SPDF-80-10-005-TEC-1030-1064-AF Одноосевой акустооптический дефлектор, 80 ± 10 МГц, 0,5 мм, TeO2, продольная волна, 1030 - 1064 нм, AF
SPDF-100-15-010-TES-1066-1100-AF Одноосевой акустооптический дефлектор, 100 ± 15 МГц, 1 мм, TeO2, сдвиговая волна, 1066 - 1100 нм, AF
SPDF-120-20-020-TES-1066-1100-AF Одноосевой акустооптический дефлектор, 120 ± 20 МГц, 2 мм, TeO2, сдвиговая волна, 1066 - 1100 нм, AF
SPDF-200-10-030-TEC-1030-1064-AF Одноосевой акустооптический дефлектор, 200 ± 10 МГц, 3 мм, TeO2, продольная волна, 1030 - 1064 нм, AF
SPDF-ХХ-ХХ-ХХХ-ХХХ-ХХХХ-ХХХХ-ХХ Одноосевой акустооптический дефлектор, (Требуется указать параметры)
