SPDFD - двухосевые акустооптические дефлекторы

  • Центральная частота: 80, 100 МГц
  • Частотный диапазон: ± 10, ± 15, ± 20 МГц
  • Апертура: 0,5, 1, 2, 3 мм
  • Материал: TeO2
  • Волна: продольная (C), сдвиговая (S)
  • Длина волны: 1030 - 1064 нм, 1066 - 1100 нм
  • Коннектор: AF (SMA-F)
Узнать цену

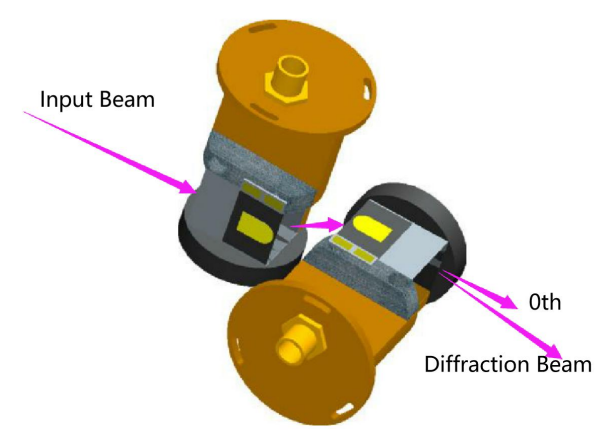

Двухосевые акустооптические дефлекторы (ДАОД) позволяют расширить диапазон сканирования до двух измерений с помощью пары ортогональных акустооптических дефлекторов. Акустооптические дефлекторы (АОД) обеспечивают точное пространственное управление оптическим лучом путем настройки частоты. Время отклика находится в пределах ста наносекунд. В качестве акустооптической среды используется кристалл TeO2. Акустооптические дефлекторы SPDFD отличаются высокой производительностью, низкими вносимыми потерями, высоким порогом повреждения лазером, высокой согласованностью мощности и дифракционной эффективности.

Параметр Значение Ед. измерения
Частота
100 МГц
Апертура
5 * 5 мм
Длина волны
532 нм
Полоса пропускания
30 МГц
Угол сканирования
26 мрад
Дифракционная эффективность
≥ 40 %
VSWR
< 3,5 : 1


  • Научные исследования
  • Микрообработка
  • Гетеродинный интерферометр
  • Лазерный пинцет

Модель Описание
SPDFD-80-10-005-TEC-1030-1064-AF Двухосевой акустооптический дефлектор, 80 ± 10 МГц, 0,5 мм, TeO2, продольная волна, 1030 - 1064 нм, AF
SPDFD-100-15-010-TES-1066-1100-AF Двухосевой акустооптический дефлектор, 100 ± 15 МГц, 1 мм, TeO2, сдвиговая волна, 1066 - 1100 нм, AF
SPDFD-80-20-020-TES-1066-1100-AF Двухосевой акустооптический дефлектор, 80 ± 20 МГц, 2 мм, TeO2, сдвиговая волна, 1066 - 1100 нм, AF
SPDFD-100-10-030-TEC-1030-1064-AF Двухосевой акустооптический дефлектор, 100 ± 10 МГц, 3 мм, TeO2, продольная волна, 1030 - 1064 нм, AF
SPDFD-ХХ-ХХ-ХХХ-ХХХ-ХХХХ-ХХХХ-ХХ Двухосевой акустооптический дефлектор, (Требуется указать параметры)
