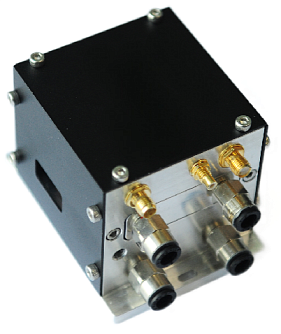

SSP-040-010-060-1064 - акустооптический дефлектор пучка
- Центральная длина волны 1064 нм.
- Частота 40,68 МГц.
- Полоса пропускания 10 МГц.
- Апертура 6 мм.
- Пропускание > 99 %.
Акустооптический дефлектор (AOД) основан на принципе акустооптического эффекта, когда звуковая волна вводится в кристалл, приводя к изменению оптического показателя преломления в кристалле и, следовательно, к отклонению проходящего через него луча.
AOД может реализовывать различные методы сканирования, включая случайное положение, непрерывное строчное сканирование и последовательное отклонение точек. При помощи изменения частоты радиочастотного преобразователя, частота звуковых волн и, соответственно, угловое отклонение лазерного луча могут быть линейно связаны. Это позволяет точно управлять положением лазерного луча и реализовывать сканирование с высокой скоростью и точностью. В зависимости от кристалла, используемого в AOД, длины волны лазерного луча и размеров луча, достигаемая скорость сканирования может превышать 200 МГц.
Особенности:
- Значительный угол дефлекции оптического луча. Это позволяет эффективно и быстро изменять направление луча, что особенно полезно для сканирования больших площадей или многоэлементных приемо-передающих устройств.
- Высокая эффективность преобразования энергии. Они способны эффективно преобразовывать электрическую энергию, подаваемую на пьезоэлектрический преобразователь, в оптическое смещение луча. Это позволяет добиться высокой яркости и интенсивности излучения.
- Широкий диапазон рабочих частот, что позволяет настраивать скорость дефлекции и частоты сканирования. Это обеспечивает гибкость и адаптивность при работе с различными типами сигналов.
Параметр | Значение | Ед. измерения | |
---|---|---|---|
Материал |
Кристаллический кварц |
- | |
Акустическая волна |
Продольная | - | |
Рабочая длина волны | 1064 | нм | |
Поляризация |
Линейная, перпендикулярная основанию |
- | |
Пропускание | > 99 | % | |
Апертура | 6,0 | мм | |
Центральная частота | 40,68 | МГц | |
Полоса пропускания | 10 | МГц | |
Дифракционная эффективность (@ 10 МГц) |
> 70 | % | |
РЧ мощность |
70 | Вт | |
Входной импеданс | 50 | Ом | |
Коэффициент стоячей волны (@ 40,68 МГц) | < 2,1 : 1 | - | |
РЧ разъем | SMA-F | - | |
Охлаждение | Водяное | - | |
Материал корпуса | Алюминиевый сплав 6063 | - | |
Материал канала водяного охлаждения | Нержавеющая сталь 316 | - | |
Угол Брэгга |
3,8 |
мрад | |
Угол разделения | 7,5 | мрад | |
Угол сканирования | 3,8 | мрад |
- Научные исследования.
- Микрообработка.
- Гетеродинный интерферометр.
- Оптический контроль.
- Лазерный пинцет.
