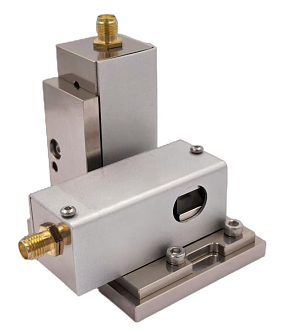

SSP-080-040-015-532 - двухосевой акустооптический дефлектор пучка
- Центральная длина волны 532 нм.
- Частота 80 МГц.
- Полоса пропускания 40 МГц.
- Апертура 1,5 мм.
- Пропускание > 95 %.
Двухосевые акустооптические дефлекторы (2D дефлекторы) работают аналогично одноосевым, но обеспечивают управление отклонением луча по двум координатам (X и Y).
Двухосевой акустооптический дефлектор (AOD) основан на принципе акустооптического эффекта, при котором звуковые волны вводятся в два кристалла, что приводит к изменению оптического показателя преломления в каждом кристалле и, как следствие, к отклонению лазерного луча в двух координатах (X и Y).
AOD поддерживает различные методы сканирования, включая случайное позиционирование, строчное сканирование и последовательное отклонение точек в двумерной плоскости. Управляя частотой радиочастотного сигнала для каждого кристалла, можно линейно изменять угловое положение луча по обеим осям, обеспечивая точное управление его положением и сканирование с высокой скоростью и точностью. В зависимости от параметров используемых кристаллов, длины волны и размеров лазерного луча, скорость сканирования может превышать 200 МГц.
Особенности двухосевых AOD:
- Двумерное отклонение с большим углом сканирования по X и Y, что позволяет эффективно работать с большими площадями или сложными массивами.
- Высокая эффективность преобразования энергии для каждой оси, что обеспечивает яркость и интенсивность излучения.
- Широкий диапазон рабочих частот для независимой настройки скорости дефлекции и частоты сканирования по каждой оси, что увеличивает универсальность и адаптивность системы.

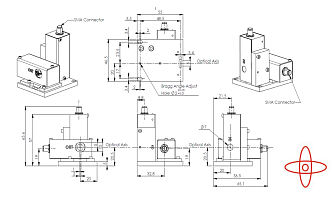

Параметр | Значение | Ед. измерения |
---|---|---|
Взаимодействующий материал
|
Диоксид теллура |
- |
Акустический режим
|
Сдвиг | - |
Длина волны
|
532 | нм |
Поляризация
|
Линейная, горизонтальная к основанию | - |
Пропускание
|
> 95 | % |
Активная апертура
|
1,5 | мм |
Центральная частота
|
80 | МГц |
Полоса пропускания РЧ
|
40 | МГц |
Дифракционная эффективность
|
> 50 | % |
Максимальная мощность РЧ
|
2 | Вт |
Входной импеданс
|
50 | Ом |
Коэффициент стоячей волны
по напряжению |
< 3:1 | - |
РЧ разъем
|
SMA-F | - |
Охлаждение
|
Теплопроводное | - |
Материал корпуса
|
Алюминиевый сплав | - |
Угол Брэгга
|
37 | мрад |
Угол разделения
|
74 | мрад |
Угол сканирования
|
31,9 | мрад |
- Лазерная маркировка.
- Оптический пинцет.
- Высокоточное сверление печатных плат.
- Тестирование полупроводников.
- Лазерная печать.
- Сортировка ячеек.
- Голографическая визуализация.
- Система быстрого масштабирования.
