DBD-100M-A - InGaAs балансный фотодетектор

  • Полоса пропускания 100 МГц.
  • Диапазон длин волн от 800 нм до 1700 нм.
  • Чувствительность от 0,95 А/Вт.
  • Входная оптическая мощность 130 мкВт.
Производитель:  LD-PD
Узнать цену

DBD-100M-A - это InGaAs оптоэлектронный балансный фотодетектор в корпусе "бабочка". В детектор встроены два согласующих аналоговых pin-детектора со сверхнизким уровнем шума и малошумящие широкополосные трансимпедансные усилители, которые питаются от одного источника питания. Это эффективно уменьшает синфазный шум сигнала и улучшает отношение сигнал/шум в системе. Детектор обладает как производительностью оригинального модуля, так и преимуществами небольших размеров, легкого веса и низкого энергопотребления, поэтому особенно подходит для интеграции в системы.

Ключевые особенности:

  • Низкий уровень шумов.
  • Высокая пропускная способность.
  • Высокий коэффициент усиления при переходе.
  • Компактная конструкция.
  • Встроенная шумоизоляция.
  • Источник питания.

Важно! Использование фотодиода с превышением его максимальной мощности может привести к выходу устройства из строя или возникновению угрозы безопасности.

Параметр Значение Ед. измерения
Детектор InGaAs
Диапазон длин волн
800 - 1700 нм
Полоса пропускания
100 МГц

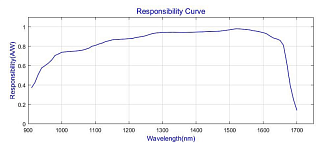

Чувствительность
0,95 @ 1550 нм А/Вт
Трансимпедансное усиление
30К В/А
CMRR
> 30 дБ
Входная оптическая мощность
130 мкВт
NEP
5 пВт/Гц1/2
Выходной импеданс
50 ОМ
Вывод
DC/AC
Напряжение питания
5 В
Ток питания
0,2 (макс.) А
Оптический ввод
SM PC/APC (PM по выбору)
Радиочастотный вывод
MCX (female)
Размеры
25 х 22 х 10,5 мм

  • Научные исследования.
  • Оптоволоконные датчики.
  • Допплеровский ветровой лидар.
  • Оптическая когерентная томография (ОКТ).
  • Лазерный дальномер.
  • Спектрометрия.

Модель Описание
DBD-100M-A InGaAs балансный фотодетектор, 100 МГц, 800 - 1700 нм
