Модули лавинных (APD) детекторов (400 — 1700 нм)

Si фотоприемные модули

APD12703A-50k - модуль лавинного детектора Диапазон длин волн 300 - 1000 нм. Полоса пропускания DC - 50 кГц. Волоконный или пространственный ввод излучения. Материал Si.

Заказать

APD12703A-1,5M - модуль лавинного детектора Диапазон длин волн 300 - 1000 нм. Полоса пропускания DC - 1,5 МГц. Волоконный или пространственный ввод излучения. Материал Si.

Заказать

APD430A-10M - модуль лавинного детектора Диапазон длин волн 400 - 1100 нм. Полоса пропускания DC - 10 МГц. Волоконный или пространственный ввод излучения. Материал Si.

Заказать

APD20A-10M - модуль лавинного детектора с усилителем Диапазон длин волн 400 - 1000 нм. Полоса пропускания DC - 10 МГц. Волоконный ввод излучения. Материал Si.

Заказать

APD1064A-10M - модуль лавинного детектора Диапазон длин волн 400 - 1100 нм. Полоса пропускания DC - 10 МГц. Волоконный или пространственный ввод излучения. Материал Si.

Заказать

APD430A-50M - модуль лавинного детектора Диапазон длин волн 400 - 1100 нм. Полоса пропускания DC - 50 МГц. Волоконный или пространственный ввод излучения. Материал Si.

Заказать

APD20A-50M - модуль лавинного детектора с усилителем Диапазон длин волн 400 - 1000 нм. Полоса пропускания DC - 50 МГц. Волоконный ввод излучения. Материал Si.

Заказать

APD1064A-50M - модуль лавинного детектора Диапазон длин волн 400 - 1100 нм. Полоса пропускания DC - 50 МГц. Волоконный или пространственный ввод излучения. Материал Si.

Заказать

PD-M-APD-SW-050 - модуль лавинного детектора Диапазон длин волн 400 - 1100 нм. Полоса пропускания DC - 50 МГц. Волоконный или пространственный ввод излучения. Материал Si.

Заказать

APD3008 - лавинный фотодетектор Диапазон длин волн 400 - 1100 нм. Полоса пропускания 80 МГц. Волоконный или пространственный ввод излучения. Материал Si.

Заказать

APD3015 - лавинный фотодетектор Диапазон длин волн 400 - 1100 нм. Полоса пропускания 150 МГц. Волоконный или пространственный ввод излучения. Материал Si.

Заказать

APD20A-200M - модуль лавинного детектора с усилителем Диапазон длин волн 400 - 1000 нм. Полоса пропускания DC - 200 МГц. Волоконный ввод излучения. Материал Si.

Заказать

APD1064A-200M - модуль лавинного детектора Диапазон длин волн 400 - 1100 нм. Полоса пропускания DC - 200 МГц. Волоконный или пространственный ввод излучения. Материал Si.

Заказать

APD430A-200M - модуль лавинного детектора Диапазон длин волн 400 - 1100 нм. Полоса пропускания DC - 200 МГц. Волоконный или пространственный ввод излучения. Материал Si.

Заказать

APD20A-400M - модуль лавинного детектора с усилителем Диапазон длин волн 400 - 1000 нм. Полоса пропускания DC - 400 МГц. Волоконный ввод излучения. Материал Si.

Заказать

APD430A-400M - модуль лавинного детектора Диапазон длин волн 400 - 1100 нм. Полоса пропускания DC - 400 МГц. Волоконный или пространственный ввод излучения. Материал Si.

Заказать

APD210A-1G - модуль лавинного детектора Диапазон длин волн 400 - 1100 нм. Полоса пропускания DC - 1 ГГц. Волоконный или пространственный ввод излучения. Материал Si.

Заказать

APD210A-1.8G - модуль лавинного детектора Диапазон длин волн 400 - 1100 нм. Полоса пропускания DC - 1,8 ГГц. Волоконный или пространственный ввод излучения. Материал Si.

Заказать

APD-B - высокочувствительный фотодетектор Диапазон длин волн 400 - 1100 нм. Полоса пропускания от 100 МГц до 2 ГГц. Материал Si.

Заказать

InGaAs фотоприемные модули

APD430C-10M - модуль лавинного детектора Диапазон длин волн 1000 - 1700 нм. Полоса пропускания DC - 10 МГц. Волоконный или пространственный ввод излучения. Материал InGaAs.

Заказать

APD20С-10M - модуль лавинного детектора с усилителем Диапазон длин волн 1000 - 1700 нм. Полоса пропускания DC - 10 МГц. Волоконный ввод излучения. Материал InGaAs.

Заказать

APD430C-50M - модуль лавинного детектора Диапазон длин волн 1000 - 1700 нм. Полоса пропускания DC - 50 МГц. Волоконный или пространственный ввод излучения. Материал InGaAs.

Заказать

APD20С-50M - модуль лавинного детектора с усилителем Диапазон длин волн 1000 - 1700 нм. Полоса пропускания DC - 50 МГц. Волоконный ввод излучения. Материал InGaAs.

Заказать

DTS-APD-50M - двухканальный модуль лавинного детектора Диапазон длин волн 1000 - 1700 нм. Полоса пропускания DC - 50 МГц. Волоконный ввод излучения. Материал InGaAs.

Заказать

PD-M-APD-LW-050 - модуль лавинного детектора Диапазон длин волн 1100 - 1700 нм. Полоса пропускания DC - 50 МГц. Волоконный или пространственный ввод излучения. Материал InGaAs.

Заказать

DTS-APD-100M - двухканальный модуль лавинного детектора Диапазон длин волн 1000 - 1700 нм. Полоса пропускания DC - 100 МГц. Волоконный ввод излучения. Материал InGaAs.

Заказать

APD-100M-2-A - двухканальный высокочувствительный детектор Диапазон длин волн 900 - 1700 нм. Полоса пропускания 100 МГц. Материал InGaAs.

Заказать

APD20С-200M - модуль лавинного детектора с усилителем Диапазон длин волн 1000 - 1700 нм. Полоса пропускания DC - 200 МГц. Волоконный ввод излучения. Материал InGaAs.

Заказать

APD430C-200M - модуль лавинного детектора Диапазон длин волн 1000 - 1700 нм. Полоса пропускания DC - 200 МГц. Волоконный или пространственный ввод излучения. Материал InGaAs.

Заказать

APD1020 - лавинный фотодетектор Диапазон длин волн 900 - 1700 нм. Полоса пропускания 200 МГц. Волоконный или пространственный ввод излучения. Материал InGaAs.

Заказать

APD20С-400M - модуль лавинного детектора с усилителем Диапазон длин волн 1000 - 1700 нм. Полоса пропускания DC - 400 МГц. Волоконный ввод излучения. Материал InGaAs.

Заказать

APD430C-400M - модуль лавинного детектора Диапазон длин волн 1000 - 1700 нм. Полоса пропускания DC - 400 МГц. Волоконный или пространственный ввод излучения. Материал InGaAs.

Заказать

APD1050 - лавинный фотодетектор Диапазон длин волн 900 - 1700 нм. Полоса пропускания 500 МГц. Волоконный или пространственный ввод излучения. Материал InGaAs.

Заказать

APD210C-1G - модуль лавинного детектора Диапазон длин волн 1000 - 1700 нм. Полоса пропускания DC - 1 ГГц. Волоконный или пространственный ввод излучения. Материал InGaAs.

Заказать

APD - высокочувствительный фотодетектор Диапазон длин волн 800 - 1700 нм. Полоса пропускания от 50 МГц до 1,6 ГГц. Материал InGaAs.

Заказать

APD-A - высокочувствительный фотодетектор Диапазон длин волн 800 - 1700 нм. Полоса пропускания от 100 МГц до 5 ГГц. Материал InGaAs.

Заказать

Лавинные (APD) детекторы — фоточувствительные полупроводниковые устройства, способные усиливать фототок за счет явления внутренней лавинообразной генерации электронно-дырочных пар. За счет этого они способны регистрировать самые слабые изменения светового излучения.

Лавинные фотоприемники отличаются высокой чувствительностью и усилением, что делает их полезными в приложениях, где требуется обнаружение слабых световых сигналов. При выборе подходящего устройства обратите внимание на следующие характеристики устройств предоставляемых компанией «Специальные Системы. Фотоника»:

Полоса пропускания от 50 кГц до 1,8 ГГц. Данный параметр показывает на каких частотах сигнал будет передаваться без искажений его формы.
Диапазон длин волн от 300 нм до 1700. Характеристика зависит от используемого материала полупроводника.
Способ ввода излучения. Детекторы поддерживают как волоконный, так и пространственный ввод излучения.
Коэффициент усиления до 9,7х10⁶ В/ВтДанная характеристика показывает, насколько эффективно устройство преобразует оптическую мощность в электрический сигнал.
Время отклика от 1 нс до 40 нс. Это параметр, показывающий скорость реакции на изменения в оптической мощности падающего излучения.

Лавинное умножение носителей заряда в полупроводнике связано с тем, что когда к p-n переходу приложено напряжение, то в кристалле существует градиент электрического поля. Напряженность этого электрического поля зависит от приложенного напряжения и проводимости полупроводника.

image (149).png

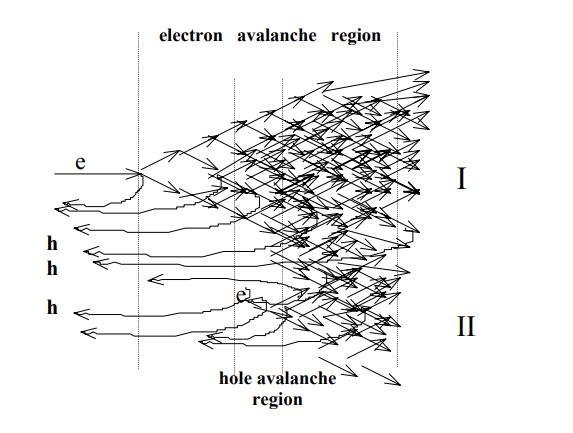

Схематичное изображение процесса лавинного умножения носителей в кремнии.

Область применения лавинных детекторов:

Обнаружение сверхслабых световых сигналов.
Анализ облачного слоя.
Мониторинг песчаных и пылевых бурь.
Лидар.
Обнаружение газа.
Прием аналогового оптического сигнала.
Обнаружение импульсного света.
Измерение чувствительности оптического волокна.
Распределенная волоконно-оптическая система измерения температуры.
Измерительная система DTS.
Оптический рефлектометр.

Специалисты компании «Специальные Системы. Фотоника» будут рады предоставить Вам любую дополнительную информацию и подобрать оптимальное решение под Ваш бюджет. Для составления заказа или получения консультации обратитесь к менеджерам нашей компании.
