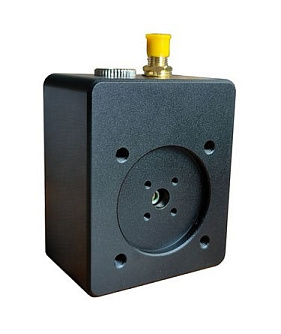

APD430C-50M - модуль лавинного детектора
APD430C-50M - InGaAs лавинный фотоприёмник
- Диапазон длин волн: 1000 - 1700 нм.
- Полоса пропускания: DC - 50 МГц.
- Волоконный или пространственный ввод излучения.
- Материал InGaAs.
Лавинный фотоприёмник обеспечивает более высокую чувствительность и меньший уровень шума, чем стандартные PIN-детекторы для применения с малой оптической мощностью. В детекторы встроен датчик температуры для регулировки напряжения смещения, чтобы компенсировать влияние изменений температуры на М-фактор. Детектор питается от однополюсного источника питания, прост в использовании, разработан для пространственной связи и может быть оснащен оптическими разъемами FC.
Особенности:
- Температурная компенсация М-фактора.
- Защита от перегрузки по току.
- Питание от одного источника постоянного тока 9 В.
- Низкий уровень шума.
- Цельнометаллический корпус с высокими экранирующими характеристиками.
- Резьбовые отверстия M6 для простой установки.
- Пространственный ввод, монтажные отверстия для оптической системы 30 мм.
Параметр | Значение | Единицы измерения |
---|---|---|
Материал | InGaAs | - |
Диапазон длин волн |
1000-1700 | нм |
Размер активной области |
500 | мкм |
Пиковый отклик (1550 нм) | 0,9 | A/Вт |
Полоса пропускания |
50 |
МГц |
Время нарастания |
8 | нс |
Максимальное усиление преобразования |
0,65x106 |
В/Вт |
Насыщенная оптическая мощность | 4,8 | мкВт |
Шум от напряжения (50 Ом) | 20 | мВ (пик-пик) |
Эквивалентная мощность шума | 0,71 | пВт/√Гц |
Максимальная выходная амплитуда | 3,2 | В |
Рабочее напряжение | 9 | В |
Рабочий ток |
<200 |
мА |
Выходной разъем |
SMA |
- |
Выходное сопротивление |
50 | Ом |
Тип связи |
DC |
- |
Рабочая температура |
-10 - 65 |
℃ |
Температура хранения | -40 - 85 | ℃ |
- Обнаружение сверхслабых световых сигналов.
- Обнаружение коротких лазерных импульсов.
- Лидар.
- Неразрушающий анализ.
- Промышленные испытания.
- Аналитические инструменты.
APD430 - модуль лавинного детектора 454.45(Kб)
