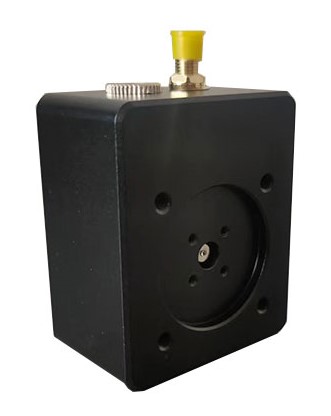

APD210A-1.8G - модуль лавинного детектора
APD210A-1.8G - Si лавинный фотоприёмник
- Диапазон длин волн: 400 - 1100 нм
- Полоса пропускания: DC - 1,8 ГГц
- Волоконный или пространственный ввод излучения
- Материал Si
Лавинный фотоприёмник обеспечивает более высокую чувствительность и меньший уровень шума, чем стандартные PIN-детекторы, это делает их пригодными для применения с малой оптической мощностью. В детекторы встроен датчик температуры для регулировки напряжения смещения, чтобы компенсировать влияние изменений температуры на М-фактор. Детектор питается от однополюсного источника питания, прост в использовании, разработан для пространственной связи и может быть оснащен оптическими разъемами FC.
Особенности:
- Температурная компенсация М-фактора
- Защита от перегрузки по току
- Пропускная способность до 1,8ГГц
- Питание от одного источника постоянного тока 12 В
- Низкий уровень шума, высокий коэффициент усиления
- Цельнометаллический корпус с высокими экранирующими характеристиками
- Резьбовые отверстия M6 для простой установки
- Пространственный ввод, монтажные отверстия для оптической системы 30 мм
Параметр | Значение | Единицы измерения |
---|---|---|
Материал | Si | - |
Диапазон длин волн |
400-1100 | нм |
Размер активной области |
200 | мкм |
Оптический ввод |
Free-Space |
- |
Пиковый отклик | 48 (760 нм) | A/Вт |
Полоса пропускания |
DC-1,8 |
ГГц |
Время нарастания |
500 | пс |
Максимальное усиление |
4,8x104 |
В/Вт |
Шум от напряжения (50 Ом) | <3 | mVpp |
Максимальная выходная амплитуда | 1,25 | В |
Минимальная оптическая мощность | 120 | нВт |
Насыщенная входная оптическая мощность |
50 | мкВт |
Рабочее напряжение | 12VDC±10% | В |
Рабочий ток |
<100 |
мА |
Выходной разъем |
SMA |
- |
Выходное сопротивление |
50 | Ом |
Тип связи |
DC |
- |
Рабочая температура |
-20..+60 |
℃ |
Температура хранения | -40..85 | ℃ |

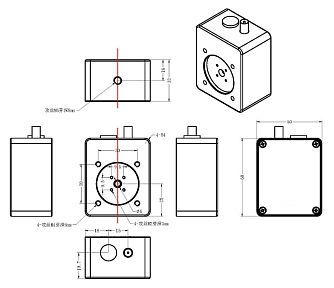

Размеры |
60 x 50 x 32 |
мм |
- Обнаружение сверхслабых световых сигналов
- Обнаружение коротких лазерных импульсов
- Лидар
- Промышленные испытания
- Связь при слабом освещении
APD210 - Модуль лавинного детектора 407.6(Kб)
