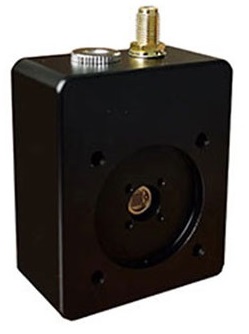

APD12703A-50k - модуль лавинного детектора
APD12703А-50k - Si лавинный фотоприёмник.
- Диапазон длин волн: 300 - 1000 нм.
- Полоса пропускания: DC - 50 кГц.
- Волоконный или пространственный ввод излучения.
- Материал Si.
Фотодетекторы из серии APD12703 основаны на лавинных фотодиодах с фоточувствительной поверхностью 3 мм. Обладают высоким коэффициентом усиления, способны как обнаруживать слабые световые сигналы, так и усиливать излучение в ультрафиолетовом диапазоне с длиной волны 355 нм. Встроенный датчик температуры позволяет регулировать напряжение смещения для компенсации воздействия изменений температуры на М-фактор.
Особенности:
- Температурная компенсация M-фактора.
- Усиление в ультрафиолетовом диапазоне.
- Коннектор FC.
- Высокая чувствительность.
- Фоточувствительная поверхность 3 мм.
- Монтажные отверстия для каркасной системы 30 мм.
Параметр | Значение | Ед. измерения |
---|---|---|
Материал | Si | |
Длина волны | 300 - 1000 | нм |
Диаметр фоточувствительного элемента |
3 | мм |
Пиковый отклик (800 нм) | 0,5 | А/Вт |
Полоса пропускания | 50 | кГц |
Время нарастания | 7 | мкс |
Коэффициент усиления |
1,6∙107 |
В/Вт |
Насыщенная оптическая мощность | 310 | нВт |
Шум от напряжения (50 Ом) |
22 | мВ (пик-пик) |
Эквивалентная мощность шума | 0,5 | пВт/√Гц |
Максимальная выходная амплитуда | 5 | В |
Рабочее напряжение | 9 - 12 | В |
Рабочий ток | 200 | мА |
Выходное сопротивление | 50 | Ом |
Тип связи | DC | |
Выходной разъем | SMA | |
Рабочая температура | -10 - 65 | ℃ |
Температура хранения | -40 - 85 | ℃ |
- Обнаружение слабых световых сигналов.
- Измерение флуоресценции.
- Химические анализаторы.
APD12703A - модуль лавинного детектора 493.62(Kб)
