BA700 - анализаторы качества лазерного пучка
- Диапазон длин волн: 300–1100 нм.
- Размер матрицы: 14,4 × 9,9 мм
- Разрешение: 3208 × 2200 (7 Мп).
- Размер пикселя: 4,5 мкм.
Качество лазерного пучка характеризуется множеством параметров, включая геометрические размеры пятна, распределение энергии, спектральные характеристики, поляризационные свойства и распределение фазы. В области управления оптическими полями приборы для анализа качества пучка играют важную роль.
Серия анализаторов качества лазерного пучка BA700 включает модели с различными конструктивными исполнениями, каждая из которых специально адаптирована для эффективной работы в конкретных сценариях применения. Системы построены на базе сенсоров SONY и отличаются высокой точностью измерений. Серия BA700 соответствует высоким требованиям к контролю лазерного пучка в полупроводниковой промышленности, а также в установках лазерной микро- и нанообработки. Кроме того, широкий выбор аксессуаров позволяет гибко настраивать систему под различные задачи анализа лазерного пучка.

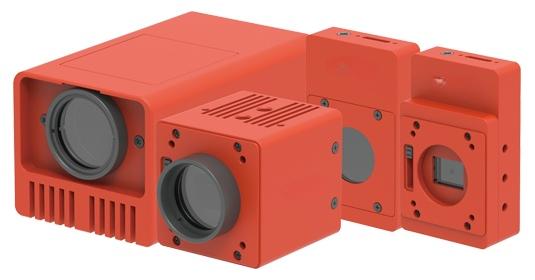

Модельный ряд
|

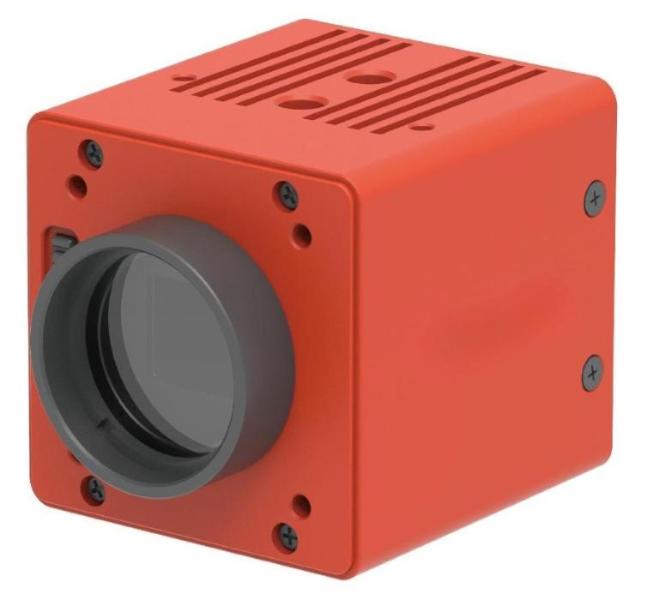

BA700 Базовая версия с сетевым интерфейсом Передача данных осуществляется через сетевой интерфейс. Оптимальное решение для стандартных промышленных задач.
|
|

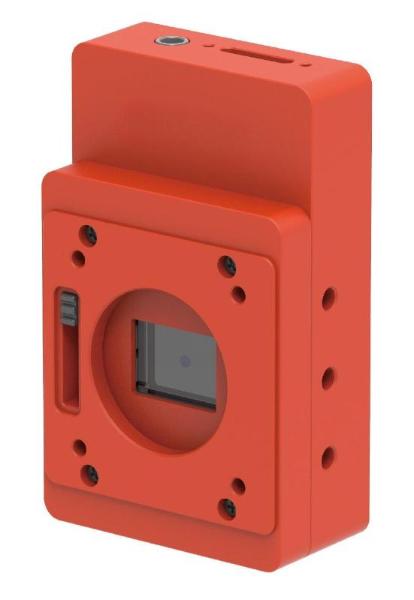

BA700 USB Базовая версия с интерфейсом USB Передача данных через USB-интерфейс, тонкий корпус, поддержка режима «plug and play». Подходит для повседневных задач разработки и научных исследований.
|
|

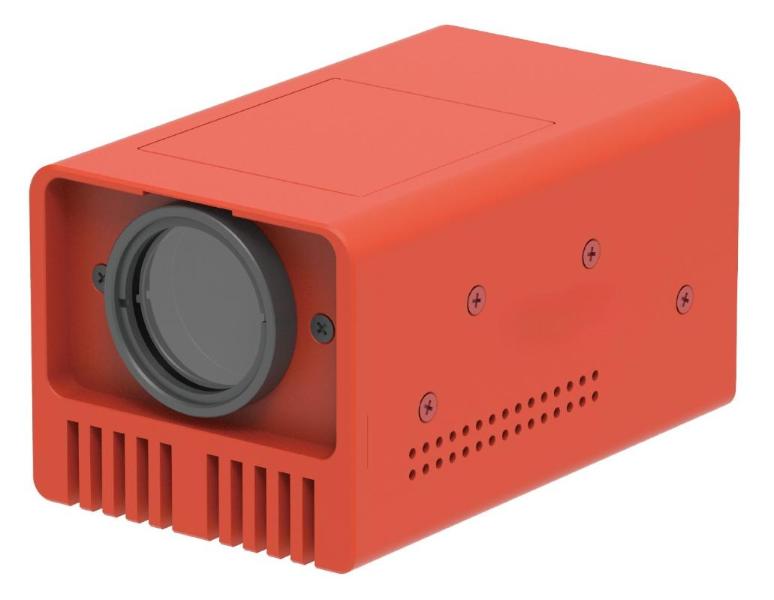

BA700EMB Smart Интеллектуальная версия Передача данных через два сетевых интерфейса, интеллектуальный анализ с прямым выводом данных анализа пятна. Подходит для интеграции в оборудование для мониторинга пучка в режиме реального времени и динамической обратной связи.
|
|

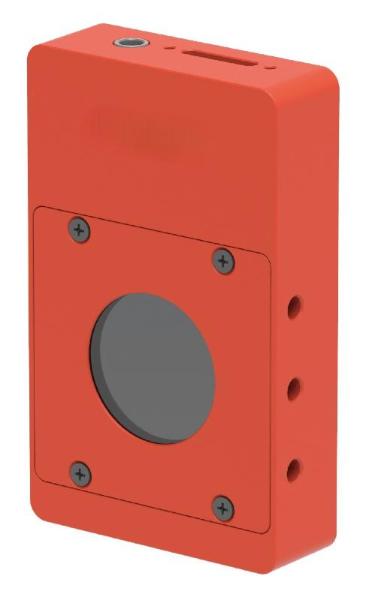

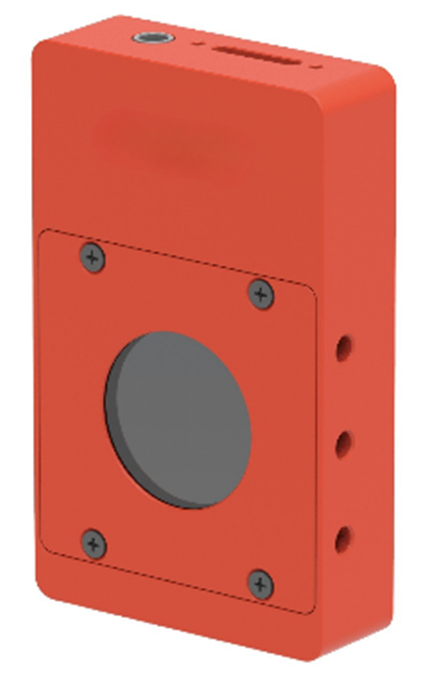

BA700 Ultra Ультратонкая версия Толщина корпуса составляет всего 15 мм, что позволяет устанавливать устройство в узкие участки оптического пути. Подходит для измерения параметров пятна лазера в условиях ограниченного пространства.
|
|

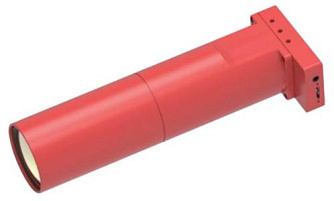

BA700 BS Версия для измерения большого пятна Максимальный размер измеряемого пятна лазера может достигать 30–40 мм. Аксессуары позволяют адаптировать устройство под различные требования анализируемого пучка.
|
|

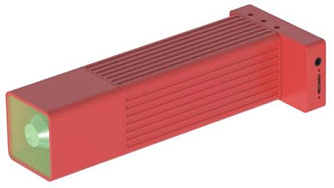

BA700 MS Версия для измерения малого пятна Позволяет детектировать сверхмалые пятна лазера размером от 1 до 10 мкм. Обеспечивает анализ глубины резкости фокального пятна, дрейфа центроида и других параметров.
|
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Диапазон длин волн | 300 – 1100 | нм |
| Разрешение | 3208 × 2200 | |
| Размер пятна | 45 мкм – 9,9 мм | |
| Отношение сигнал/шум | >40 | дБ |
| Размер пикселя | 4,5 | мкм |
| Тип затвора | Глобальный | |
| Интерфейс объектива | SM1 / C-mount | |
| Размер матрицы | 14,4 × 9,9 | мм |
| Режим синхронизации | Программный, аппаратный | |
| Количество пикселей | 7,0 | Мп |
| Переключение длины волны | Поддерживается в базовой версии | |
| Рабочая температура | 0…50 | °C |
| Температура хранения | -30…60 | °C |
| Ослабление сигнала | OD3.0 | |
| Формат пикселя | Mono 10 | |
| Усиление | 47 | дБ |
| Время экспозиции | 22 мкс – 300 мс | |
| Питание | Внешнее (12 В через GPIO) | |
| Режим Binning | Поддерживается | |
| Режим ROI | Поддерживается | |
| Частота кадров | До 17,4 (10 для версии EMB) | fps |
| Интерфейс передачи данных |
Два сетевых порта GigE, Type-C → GigE (для версии BA700EMB Smart); Gigabit Ethernet (для базовой версии BA700); USB 3.0 (для версий BA700 USB, BA700 Ultra, BA700 BS, BA700 MS) |
|
| Вывод кабеля |
Боковой выход (для USB-версий), торцевой прямой выход (для остальных версий) |
|
| Рабочее расстояние |
103,5 (BA700) 65,2 (BA700 USB) 130 (BA700EMB Smart) 17 (BA700 Ultra) |
мм |
| Габаритные размеры |
63,5 × 45 × 45 (BA700) 74 × 45 × 25,2 (BA700 USB) 90 × 55 × 48 (BA700EMB Smart) 74 × 45 × 17 (BA700 Ultra) |
мм |
| Программное обеспечение |
PhaseInsight BA700 V1.0 PhaseInsight BA700 EMB V1.1 |
- Характеризация лазерных пучков.
- Оптическая диагностика в научных исследованиях.
- Производство лазеров и контроль качества.
- Контроль параметров лазера в научных задачах.
- Контроль параметров лазера в промышленных задачах.
