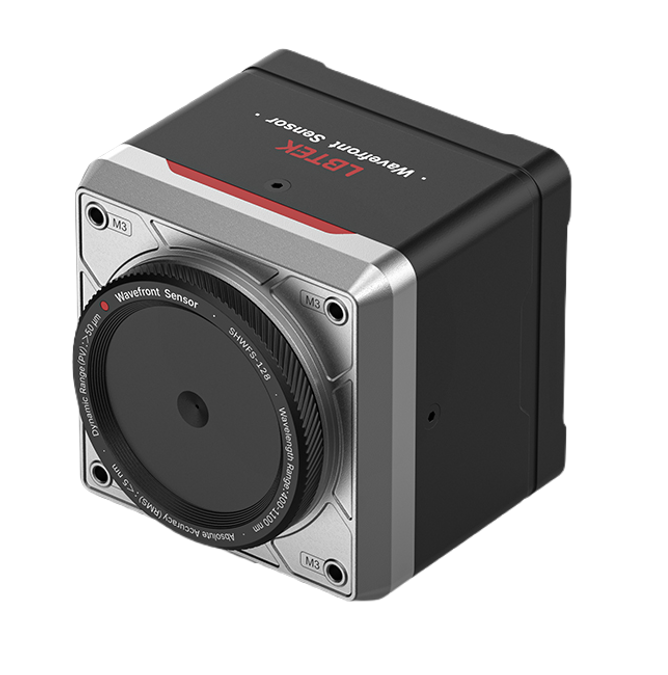

SHWFS-128 - анализаторы волнового фронта
- Абсолютная точность RMS < 5 нм.
- Динамический диапазон > 50 мкм.
- Детектор с разрешением 2048×2048.
- Поддержка работы в широком спектральном окне 400-1100 нм.
- Компактный корпус для интеграции в измерительные стенды.
Точный контроль фазового профиля является важной задачей при создании качественных оптических систем, от микроскопии до лазерной техники. Традиционные интерферометрические методы часто требуют сложных эталонных схем и чувствительны к вибрациям.
Анализатор волнового фронта SHWFS-128 предлагает альтернативный подход, основанный на классической схеме Шака-Гартмана. Входящий пучок разделяется матрицей из 128×128 микролинз на суб-апертуры и фокусируется на высококонтрастный CMOS-сенсор с разрешением 2048×2048 пикселей. Алгоритмы обработки вычисляют смещение каждого фокального пятна относительно эталонной сетки с субпиксельной точностью, что позволяет восстановить форму волнового фронта с абсолютной погрешностью менее 5 нм (RMS) и чувствительностью до 2 нм.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Диапазон длин волн | 400 - 1100 | нм |
| Матрица микролинз | 128 × 128 |
|
| Разрешение детектора | 2048 × 2048 | пикс. |
| Размер пикселя | 5,5 | мкм |
| Апертура (активная область) | 11,2 × 11,2 | мм |
| Абсолютная точность (RMS) | < 5 | нм |
| Чувствительность (RMS) | < 2 | нм |
| Динамический диапазон | > 50 | мкм |
| Частота кадров (макс.) | 17 | fps |
| Рабочая температура | 15 - 35 | °C |
| Рабочая влажность | 20 - 70 | % |
- Контроль качества.
- Юстировка и автоколлимация многокомпонентных оптических систем.
- Анализ качества лазерных пучков и измерение волновых аберраций.
- Характеризация адаптивной оптики.
- Научные исследования в области атмосферной оптики и когерентного формирования пучка.
