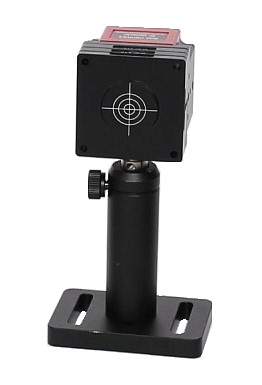

SSP-BS-BP - камеры для анализа лазерного пучка
- Спектральный диапазон: 190 – 1350 нм.
- Максимальная мощность: 1 Вт.
- Диаметр пучка: 22 мкм – 22,4 мм.
- Высокое разрешение до 2,2 мкм.
Анализаторы профиля лазерного пучка SSP-BS-BP являются эффективным решением для работы с лазерными пучками. Устройства этой серии отличаются широким спектральным диапазоном от 190 до 1350 нм, простотой эксплуатации и высокой точностью измерений.
При использовании камеры пользователь перемещает прибор или источник излучения для нахождения оптимального положения. Затем с помощью встроенного программного обеспечения анализатор автоматически производит измерение и анализ различных параметров оптического излучения. Программный интерфейс выводит данные в виде двумерных или трехмерных графиков распределения энергии, а также характеристики профиля лазерного луча, такие как диаметр пятна, угол расхождения и эллиптичность.
Результат обработки данных, полученных с помощью анализатора серии SSP-BS-BP
.
Общие характеристики
| Параметр | Значение | Единицы измерения |
|---|---|---|
| Максимальная мощность | 1 | Вт |
| Порог повреждения (плотность мощности) | 50 (с ослаблением OD3.0) | Вт/см² |
| Порог повреждения (плотность энергии) | 1 | Дж/см² |
| Макс. эффективный диапазон | 10 | Вт/см² |
| Тип затвора | Global / Rolling (для 0204) |
|
| Интерфейс | USB 3.0 / 10GigE (для 0622) |
|
| Частота кадров | 2 - 10 | fps |
| Операционная система | Windows 10/11 (64-bit) |
|
Технические характеристики моделей
| Модель | Спектральный диапазон, нм | Диаметр пучка, мкм - мм | Размер сенсора, мм | Разрешение, px | Размер пикселя, мкм | Динам. диапазон, дБ |
|---|---|---|---|---|---|---|
| SSP-BS-BP-0204VIS-B | 340 – 1100 | 22 – 4,3 | 5,7 × 4,3 | 2592 × 1944 | 2,2 | 60 |
| SSP-BS-BP-0204VIS-NIR-B |
340 – 1350 (340–1100 / 1100–1350) |
22 – 4,3 | 5,7 × 4,3 | 2592 × 1944 | 2,2 | 60 |
| SSP-BS-BP-0307D-B | 340 – 1100 | 34,5 – 7,1 | 8,4 × 7,1 | 2448 × 2048 | 3,45 | 73,9 |
| SSP-BS-BP-0307D-UV-B |
190 – 1100 (190–340 / 340–1100) |
34,5 – 7,1 | 8,4 × 7,1 | 2448 × 2048 | 3,45 | 73,9 |
| SSP-BS-BP-0307N-B | 340 – 1100 | 34,5 – 7,1 | 8,4 × 7,1 | 2448 × 2048 | 3,45 | 70 |
| SSP-BS-BP-0307N-UV-B |
190 – 1100 (190–340 / 340–1100) |
34,5 – 7,1 | 8,4 × 7,1 | 2448 × 2048 | 3,45 | 70 |
| SSP-BS-BP-0310VIS-B | 340 – 1100 | 32 – 9,8 | 13,1 × 9,8 | 4096 × 3072 | 3,2 | 68 |
| SSP-BS-BP-0310VIS-NIR-B |
340 – 1350 (340–1100 / 1100–1350) |
32 – 9,8 | 13,1 × 9,8 | 4096 × 3072 | 3,2 | 68 |
| SSP-BS-BP-0511VIS-B | 340 – 1100 | 55 – 11,3 | 11,3 × 11,3 | 2048 × 2048 | 5,5 | 65 |
| SSP-BS-BP-0511UV-B |
190 – 1100 (190–340 / 340–1100) |
55 – 11,3 | 11,3 × 11,3 | 2048 × 2048 | 5,5 | 65 |
| SSP-BS-BP-0511VIS-NIR-B |
340 – 1350 (340–1100 / 1100–1350) |
55 – 11,3 | 11,3 × 11,3 | 2048 × 2048 | 5,5 | 65 |
| SSP-BS-BP-0512VIS-B | 340 – 1100 | 50 – 12,8 | 12,8 × 12,8 | 2560 × 2560 | 5,0 | 65 |
| SSP-BS-BP-0615VIS-B | 340 – 1100 | 64 – 15,8 | 21,1 × 15,8 | 3288 × 2470 | 6,4 | 68 |
| SSP-BS-BP-0615VIS-NIR-B |
340 – 1350 (340–1100 / 1100–1350) |
64 – 15,8 | 21,1 × 15,8 | 3288 × 2470 | 6,4 | 68 |
| SSP-BS-BP-0622VIS-B | 340 – 1000 | 64 – 22,4 | 22,4 × 22,4 | 7000 × 7000 | 6,4 | 68 |
- Профилирование лазерных пучков в лабораторных условиях.
- Мониторинг параметров лазерных пучков на производстве.
- Анализ профиля пучка непрерывного излучения.
