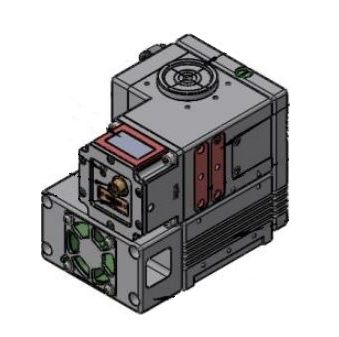

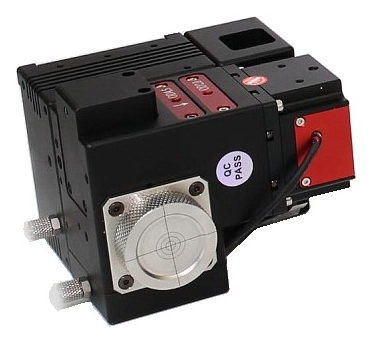

SSP-MP-BP - камеры для анализа лазерного пучка высокой мощности
SSP-MP-BP – серия камер для анализа лазерного пучка высокой мощности. Программный интерфейс отображает 2D и 3D распределения энергии, а также характеристики профиля лазерного луча, такие как диаметр пятна, расходимость и эллиптичность.
- Спектральный диапазон: 340 – 1080 нм / 1030 – 1080 нм.
- Максимальная мощность: до 1000 Вт.
- Диаметр пучка: 20 мкм – 9,8 мм.
- Водяное / воздушное охлаждение.
Камеры для анализа лазерного пучка высокой мощности SSP-MP-BP являются оптимальным решением для работы с лазерными пучками высокой мощности, максимально допустимая мощность до 1000 Вт. Устройства этой серии отличаются широким спектральным диапазоном, простотой эксплуатации и высокой точностью измерений.
При использовании камеры пользователь перемещает прибор или источник излучения для нахождения оптимального положения. Затем с помощью встроенного программного обеспечения анализатор автоматически производит измерение и анализ различных параметров оптического излучения. Программный интерфейс выводит данные в виде двумерных или трехмерных графиков распределения энергии, а также характеристики профиля лазерного луча, такие как диаметр пятна, угол расхождения и эллиптичность.
Результат обработки данных, полученных с помощью анализатора серии SSP-MP-BP
Общие характеристики
| Параметр | Значение | Единицы измерения |
|---|---|---|
| Спектральный диапазон | 340 – 1080 / 1030 – 1080 | нм |
| Максимальная мощность | до 1000 | Вт |
| Диаметр пучка | 20 мкм – 9,8 мм |
|
| Интерфейс | USB 3.0 / GigE |
|
| Охлаждение | Воздушное / водяное |
|
| Рабочая температура | от 15 до 25 | °C |
| Относительная влажность | ≤ 60 | % |
| Вес | ≤ 5 | кг |
Технические характеристики моделей
| Модель | Спектральный диапазон, нм | Диаметр пучка, мкм - мм | Макс. мощность, Вт | Размер сенсора, мм | Размер пикселя, мкм | Интерфейс |
|---|---|---|---|---|---|---|
| SSP-MP-BP-0104VIS-W | 340 – 1080 | 20 – 4 | 300 (≥50 мкм) | 6,4 × 4,5 | 1,67 | GigE |
| SSP-MP-BP-0310VIS-W | 340 – 1080 | 50 – 9,8 | 200 (≥50 мкм) | 13,1 × 9,8 | 3,2 | USB 3.0 |
| SSP-MP-BP-0104NIR-W | 1030 – 1080 | 20 – 4 |
500 (≥100 мкм) 300 (≥50 мкм) 200 (≥20 мкм) |
6,4 × 4,5 | 1,67 | GigE |
| SSP-MP-BP-0310NIR-W | 1030 – 1080 | 50 – 9,8 |
500 (≥100 мкм) 300 (≥50 мкм) |
13,1 × 9,8 | 3,2 | USB 3.0 |
| SSP-MP-BP-0104NIR-W-AZ | 1030 – 1080 | 20 – 4 |
500 (≥100 мкм) 300 (≥50 мкм) 200 (≥20 мкм) |
6,4 × 4,5 | 1,67 | GigE |
| SSP-MP-BP-0310NIR-W-AZ | 1030 – 1080 | 50 – 9,8 |
500 (≥100 мкм) 300 (≥50 мкм) |
13,1 × 9,8 | 3,2 | USB 3.0 |
| SSP-MP-BP-0310NIR-W-FA | 1030 – 1080 | 32 – 5 | 1000 (вод. охл.) | - | - | USB 3.0 |
- Профилирование лазерных пучков в лабораторных условиях.
- Мониторинг параметров лазерных пучков на производстве.
- Анализ профиля пучка непрерывного излучения.
- Контроль параметров мощных лазеров (до 50 Вт).
- Измерение расходимости и эллиптичности пучка.
