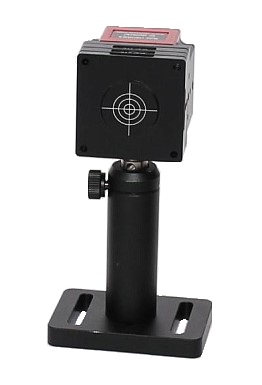

SSP-NIR-BP - камеры для анализа лазерного пучка в ближнем ИК диапазоне
SSP-NIR-BP – серия камер для анализа лазерного пучка в ближнем ИК диапазоне. Программный интерфейс отображает 2D и 3D распределения энергии, а также характеристики профиля лазерного луча, такие как диаметр пятна, расходимость и эллиптичность.
- Спектральный диапазон: 350 – 2100 нм.
- Максимальная мощность: до 1 Вт.
- Диаметр пучка: 50 мкм – 7,68 мм
Анализаторы профиля лазерного пучка SSP-NIR-BP являются эффективным решением для работы с лазерными пучками в ближнем ИК диапазоне. Устройства этой серии отличаются широким спектральным диапазоном, простотой эксплуатации и высокой точностью измерений.
При использовании камеры пользователь перемещает прибор или источник излучения для нахождения оптимального положения. Затем с помощью встроенного программного обеспечения анализатор автоматически производит измерение и анализ различных параметров оптического излучения. Программный интерфейс выводит данные в виде двумерных или трехмерных графиков распределения энергии, а также характеристики профиля лазерного луча, такие как диаметр пятна, угол расхождения и эллиптичность.
Результат обработки данных, полученных с помощью анализатора серии SSP-NIR-BP
Общие характеристики
| Параметр | Значение | Единицы измерения |
|---|---|---|
| Спектральный диапазон | 350 – 2100 | нм |
| Максимальная мощность | до 1 | Вт |
| Диаметр пучка | 50 – 7,68 | мкм – мм |
| Интерфейс передачи данных |
GigE (USB 3.0 для SSP-NIR-BP-1507NIR-B) |
|
| Рабочая температура | от 0 до 35 (15–25 для прямых измерений) | °C |
| Относительная влажность | ≤ 60 | % |
| Операционная система | Windows 10/11 (64-bit) |
|
| Вес | ≤ 500 | г |
Технические характеристики моделей
| Модель | Спектральный диапазон, нм | Диаметр пучка, мкм - мм | Макс. мощность, Вт | Размер сенсора, мм | Разрешение | Размер пикселя, мкм |
|---|---|---|---|---|---|---|
| SSP-NIR-BP-1507NIR-GB | 900 – 1700 | 150 – 7,68 | 0,5 | 8,4 × 7,68 | 640 × 512 | 15 |
| SSP-NIR-BP-1507NIR-B | 1250 – 2100 | 150 – 7,68 | 0,1 | 8,4 × 7,68 | 640 × 512 | 15 |
| SSP-NIR-BP-0505VIS-NIR-B | 350 – 1100 / 1100 – 1750 | 50 – 5,1 | 1 | 6,4 × 5,1 | 1280 × 1024 | 5 |
| SSP-NIR-BP-0505NIR-B | 900 – 1750 | 50 – 5,1 | 1 | 6,4 × 5,1 | 1280 × 1024 | 5 |
- Профилирование лазерных пучков в ближнем ИК диапазоне.
- Мониторинг параметров лазеров на производстве.
- Анализ профиля пучка непрерывного излучения.
- Контроль параметров волоконных лазеров.
- Измерение расходимости и эллиптичности пучка.
