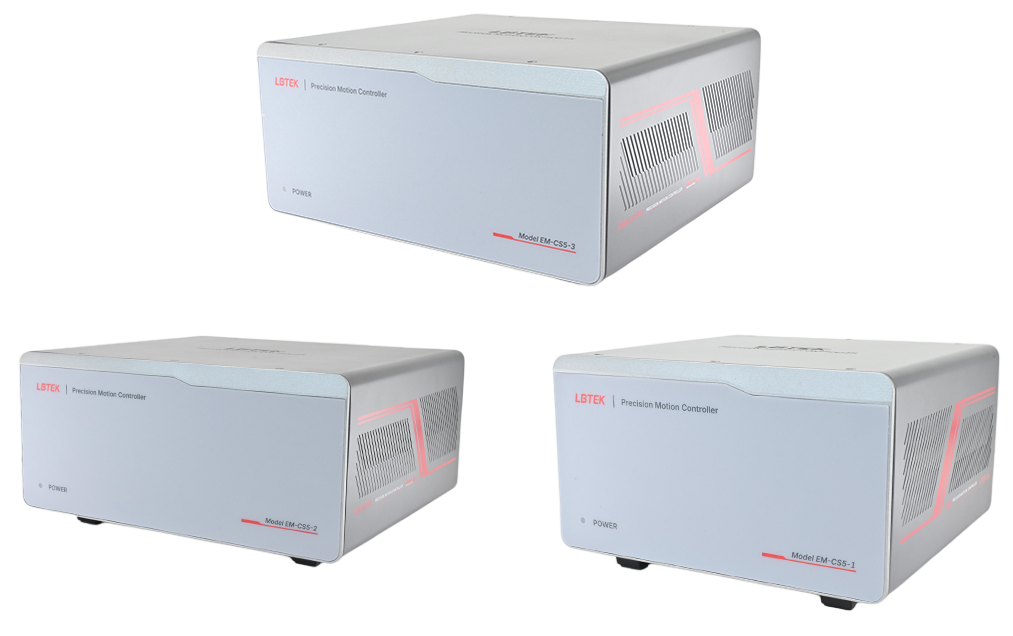

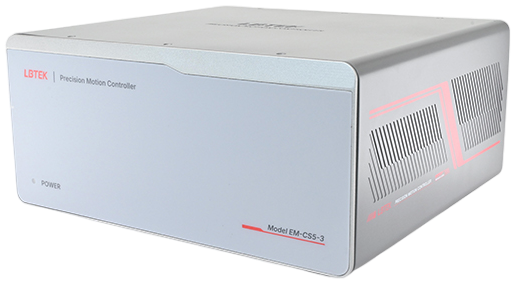

EM-CS5 - контроллеры шаговых двигателей
- Для пятифазных двигателей.
- Поддержка до 3 осей управления.
- Программное обеспечение и SDK для разработки.
- Поддержка управления джойстиком.
- Интерфейсы HDB15, USB Type-B.
- SMA-разъёмы ввода/вывода.
- Функция автоматического распознавания подключаемого позиционера.

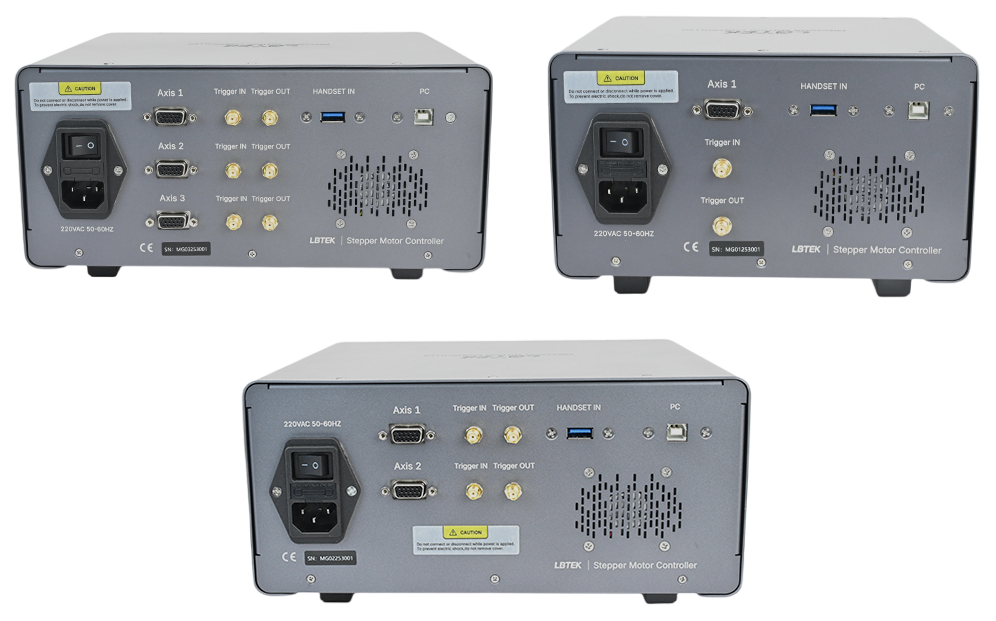

Контроллеры EM-CS5 предназначены для управления позиционерами с 5-фазным шаговым двигателем. Они позволяют управлять 1-, 2- и 3- осевыми системами позиционирования. На задней панели контроллера расположен интерфейс HDB15 для подключения к позиционеру, при этом поддерживается функция автоматического распознавания подключаемого устройства. Для каждой оси предусмотрена пара SMA-разъёмов для подключения входных и выходных сигналов. Для подключения к компьютеру используется интерфейс USB Type-B, не требующий установки драйвера.
Программное обеспечение поддерживает различные режимы управления движением, включая функцию высокоточной компенсации положения. Поддерживается разработка на нескольких языках программирования, включая C/C++, LabVIEW, C#, Python и Linux.
| Параметр | Значение | Ед.измерения | ||
|---|---|---|---|---|
| Модель | EM-CS5-1 | EM-CS5-2 | EM-CS5-3 | |
| Материал | Алюминиевый сплав 5052 | |||
| Обработка поверхности | Пескоструйная обработка / трафаретная печать | |||
| Источник питания | 220 В переменного тока | |||
| Тип двигателя | Пятифазный шаговый двигатель | |||
| Интерфейс управления двигателем | HDB15 | |||
| Двунаправленный интерфейс управления осями | SMA | |||
| Интерфейс связи | Type-B | |||
| Протокол связи | USB 2.0 FS | |||

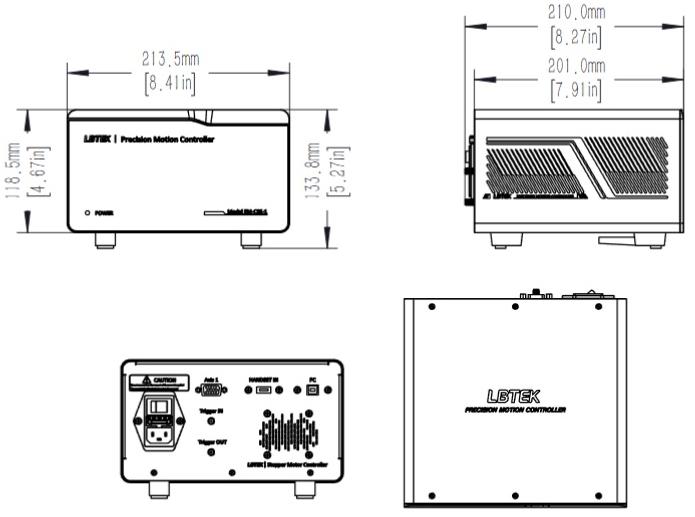

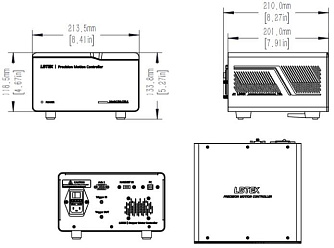

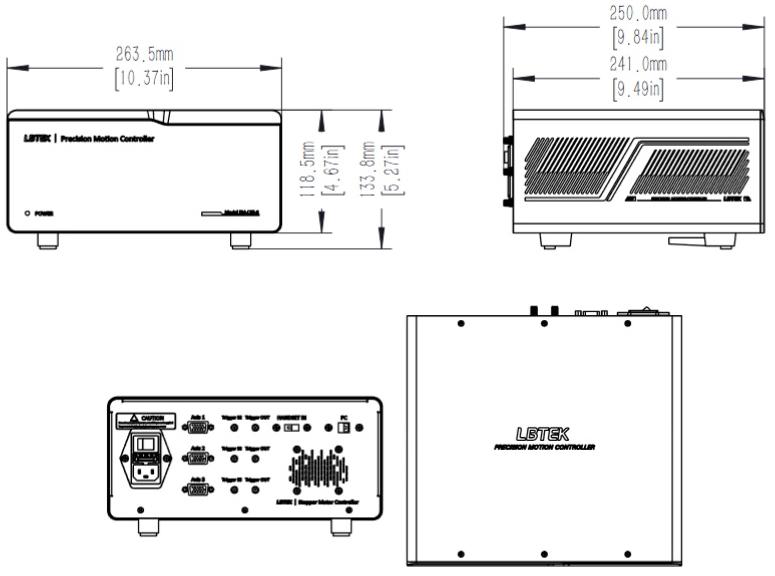

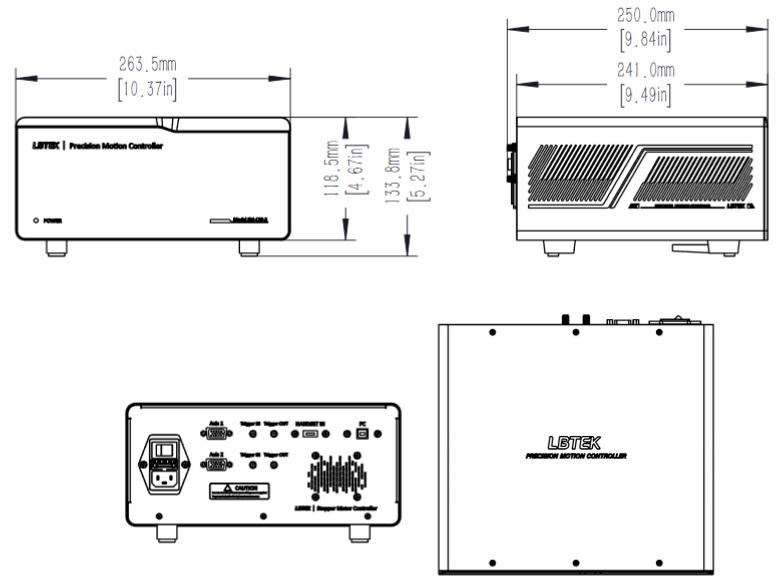

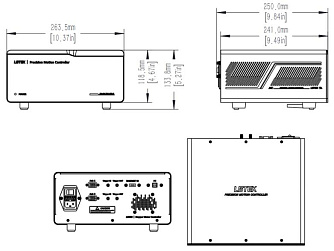

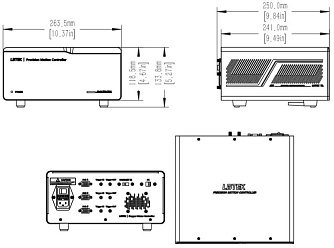

| Габаритные размеры | 210 × 134 × 214 | 250 × 134 × 264 | мм | |
| Количество осей | 1 | 2 | 3 | |
