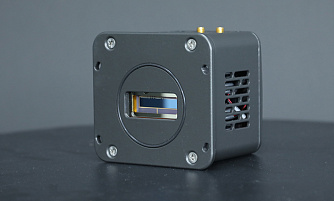

DField-VS-A4 - научная CCD камера
- Технология: LDC-DD (Low Dark Current Deep-Depletion).
- Спектральный диапазон: 200-1100 нм.
- Пространственное разрешение: 2000*256 пикселей.
- Темновой ток при -60°C: 0,1 e-/пиксель/с.
- Шум считывания: 5 e-.
Высокопроизводительная камера DField-VS-A4 разработана для широкого круга спектроскопических измерений и может быть интегрирована с монохроматорами для получения высокочувствительного спектрографа.
В камере используется ПЗС сенсор с технологией LDC-DD (детектор с глубокообедненным слоем и низким темновым током). Стандартные ПЗС-матрицы с задней подсветкой и глубоким обеднением (BI-DD) обеспечивают квантовую эффективность (QE) до 95% в ближней инфракрасной области спектра (NIR). Это делает их отличным решением для фотолюминесцентной, рамановской или плазмонной спектроскопии в диапазоне до 1100 нм. Одним из недостатков устройств с глубоким обеднением было значительное связанное с этим увеличение темнового тока (~ в 100 раз) по сравнению со стандартными ПЗС-матрицами с задней подсветкой, оптимизированными для видимого диапазона. Новое поколение ПЗС-матриц с малым темновым током и глубоким истощением (LDC-DD) преодолевает это ограничение и устраняет необходимость использования жидкого азота.
Основные особенности:
- Сохранение целостности вакуума на протяжении долгого времени, что является критическим условием для глубокого охлаждения (-60 ℃ при температуре окружающей среды до 25 ℃).

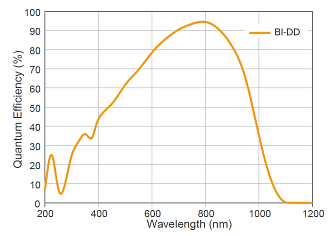

- Пиковое значение квантовой эффективности (QE) достигает 95% при 800 нм
- Возможность захвата большей полосы пропускания за один снимок за счет сенсора с диагональю 30,7 мм.
- Размер пикселя 15 мкм.
- В 10 раз более низкий темновой ток для сенсора с технологией LDC-DD по сравнению с традиционными датчиками BI-DD с задней подсветкой.
- Единичное окно, обеспечивающее максимальную пропускную способность фотонов.
- Простое подключение к компьютеру через протокол USB 2.0.
|
Параметр
|
Значение | Ед. измерения |
|---|---|---|
|
Эффективная область пикселей
|
2048×264 | |
| Размер пикселя |
15×15 |
мкм |
|
Площадь кадра |
30,7×3,96 |
мм |
|
Шум считывания при скорости считывания 500 кГц |
<8, <5(типичный) |
e- |
|
Квантовая эффективность @800 нм |
95 | % |
|
Емкость пикселя |
>90 |
Kе- |
| Темновой ток |
<0,1 |
е-/пиксель/с |
| Источник питания, DC |
<50 12 |
Вт В |
|
Максимальное время интеграции |
60 | мин |
| Режим триггера |
Внешний или внутренний триггер, TTL |
|
|
Порт связи |
USB 2.0 |
|
| Рабочая температура |
-20～55 |
℃ |
|
Температура хранения |
-40～70 |
℃ |
|
Дискретизация |
16 | бит |
- Конфокальная рамановская спектроскопия.
- Флуоресцентная спектроскопия.
- Плазмонная спектроскопия.
- Квантовая криптография, квантовые вычисления.
- Анализ спектральных характеристик лазеров.
- Мониторинг промышленных процессов.
- Медицинская диагностика in vivo или in vitro.
- Полевые и промышленные измерения с целью идентификации состава образцов.
