DInSb5-HS - InSb детектор среднего ИК диапазона с охлаждением жидким азотом
DInSb5-HS – InSb детектор среднего инфракрасного диапазона длин волн с охлаждением жидким азотом.
- Спектральный диапазон: 1 - 5,5 мкм
- Пиковая чувствительность: 2×104 В/Вт.
- Размер приемной площадки: 1х1 мм2.
- Может использоваться с осциллографом для быстрого (порядка нс) детектирования.
Производитель: EV

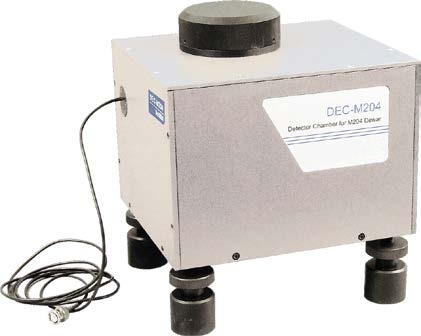

InSb детектор с боковым окном предназначен для измерений в ближнем и среднем ИК диапазонах спектра. Модель DInSb5-HS может быть размешена в специальной камере для легкой интеграции со спектрометром (монохроматором).
Детектор имеет встроенный предусилитель с частотой 20 МГц, который может применяться для время-разрешенных измерений в ИК диапазоне. Кроме того, DInSb5-HS может быть подключен к осциллографу для детектирования сигнала с наносекундной точностью (время отклика до 25 нс). Стоит отметить, что для достижения большей чувствительности можно использовать внешние предусилитель и синхронный усилитель.
Для работы детектора требуется жидкий азот. Примерный расход для работы DInSb5-HS в течение 8 часов составляет 2 литра.
| Параметр | Значение |
Ед. измерения |
|---|---|---|
| Размер | 1х1 |
мм2 |
|
Спектральный диапазон |
1 – 5,5 |
мкм |
| Пиковая чувствительность | 2×104 |
В/Вт |
| D* (@1кГц) | 1×1011 | см Гц1/2Вт-1 |
| NEP (@λpeak) | - |
|
|
Время отклика |
< 25 |
нс |
|
Предусилитель |
встроенный |
℃ |
|
Выходной сигнал |
напряжение |
|
|
Полярность выходного сигнала |
Р |
|
InSb детекторы 470.36(Kб)
