InAsSb-2/5um-1X1-AG8-ST - высокочувствительные InAsSb фотодетекторы с усилителем
InAsSb-2/5um-1X1-AG8-ST - серия высокочувствительных InAsSb фотодетекторов с усилителем.
- Диапазон длин волн 2 - 5 мкм.
- Полоса пропускания 3 кГц - 13 МГц.
- Размеры активной области 1x1 мм.
- 8 уровней регулировки усиления.
- Материал InAsSb.
Производитель: LD-PD
Модули фотодетекторов серии InAsSb-2/5um-1X1-AG8-ST представляют собой высокочувствительные InAsSb фотоприемники, обладающие чувствительностью инфракрасном диапазоне от 2 до 5,3 мкм. Устройства имеют 8 уровней регулировки усиления, обеспечивают точное количественное фотоэлектрическое преобразование, а также обладают широким динамическим диапазоном. Благодаря этим характеристикам, высокочувствительные фотодетекторы серии InAsSb-2/5um-1X1-AG8-ST идеально подходят для проведения измерений в широком ИК диапазоне.
Особенности:
- Высокая чувствительность в средне- и длинноволновом ИК диапазоне.
- 8 уровней регулировки усиления.
- Широкий динамический диапазон.
- Компактная конструкция.
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
|
Диапазон длин волн
|
2 - 5 |
мкм | ||
|
Пиковая длина волны
|
4,5 |
мкм | ||
|
Время отклика
|
≤120 |
нс | ||
|
D*
|
2,0x1010 |
см⋅Гц1/2/Вт | ||
|
Амплитуда сигнала
|
Hi-Z: 0 - 10 50Ω: 0 - 5 |
В | ||
|
Метод регулировки усиления
|
Поворотный механизм: 0 - 70 дБ, шаг 10 дБ, всего 8 уровней. Пропускная способность обратно пропорциональна усилению. |
- | ||
|
NEP
|
2,0x10-10 |
Вт/√Гц | ||
|
Размеры фоточувствительной области
|
1x1 | мм | ||
|
Глубина фоточувствительной поверхности
|
3,3 | мм | ||
|
Вес детектора
|
0,1 | кг | ||
|
Рабочая температура
|
+10 - +40 | °C | ||
|
Температура хранения
|
-20 - +70 | °C | ||
|

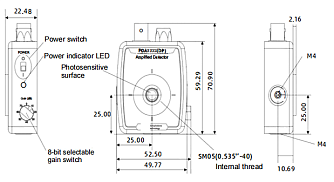

Габариты
|
70,9х52,5х22,5 | мм | ||
|
Фотоэлектрический отклик
|
≥0,5 | А/Вт | ||
Параметры регулировки усиления
| Уровень | Коэффициент усиления (Hi-Z) | Коэффициент усиления (50Ω) | Полоса пропускания | Уровень шума (RMS) | Смещение сигнала |
|---|---|---|---|---|---|
|
0 дБ
|
1,51x103 В/А |
0,75x103 В/А |
13 МГц |
≤250 мкВ |
±8 мВ (тип.), ±12 мВ (макс.) |
|
10 дБ
|
4,75x103 В/А |
2,38x103 В/А |
1,7 МГц |
≤250 мкВ |
±8 мВ (тип.), ±12 мВ (макс.) |
|
20 дБ
|
1,5x104 В/А |
0,75x104 В/А |
1,1 МГц |
≤250 мкВ |
±8 мВ (тип.), ±12 мВ (макс.) |
|
30 дБ
|
4,75x104 В/А |
2,38x104 В/А |
300 кГц | ≤250 мкВ |
±8 мВ (тип.), ±12 мВ (макс.) |
|
40 дБ
|
1,51x105 В/А |
0,75x105 В/А | 90 кГц |
≤250 мкВ |
±8 мВ (тип.), ±12 мВ (макс.) |
|
50 дБ
|
4,75x105 В/А |
2,38x105 В/А |
28 кГц |
≤250 мкВ |
±8 мВ (тип.), ±12 мВ (макс.) |
|
60 дБ
|
1,5x106 В/А |
0,75x106 В/А |
9 кГц | ≤300 мкВ | ±8 мВ (тип.), ±12 мВ (макс.) |
|
70 дБ
|
4,75x106 В/А |
2,38x108 В/А |
3 кГц |
≤400 мкВ |
±8 мВ (тип.), ±12 мВ (макс.) |
- Измерения в средне- и длинноволновом ИК диапазоне.
