PGA-384-1064 - лавинный фотодиод для счета единичных фотонов
|
Спектральный диапазон |
от 950 до 1100 нм |
| Напряжение пробоя | от 80 до 100 В |
| Общий темновой ток | 10 нА |
|
Тип корпуса |
TO-46 |
Фотодетектор SPAD компании RMY (Princeton Lightwave) представляет собой лавинный фотодиод на основе структуры InGaAs/InP, разработанный специально для применения в качестве счётчика единичных фотонов. Прибор предназначен для использования при напряжении смещения, превышающем напряжение пробоя (в так называемом «гейгеровском режиме»), и, таким образом, единичный фотон, падающий на детектор, вызывает макроскопический импульс тока. В сочетании с соответствующей схемой регистрации фотонов, это устройство позволяет производить детектирование единичных фотонов в диапазоне длин волн от 950 до 1100 нм.

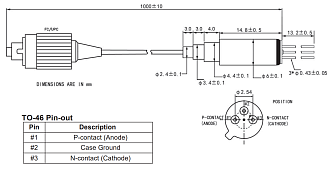

Фотодиод SPAD компании RMY (Princeton Lightwave) является устройством с задней подсветкой, поставляется в стандартном корпусе TO-46 с 80 мкм или 40 мкм чипом внутри. Фотодиод имеет многомодовый волоконный вывод 62,5/125 мкм.
Технические характеристики
| Описание параметра | Условия испытаний | Минимальное | Типовое | Максимальное | Ед. измерения |
|---|---|---|---|---|---|
| Параметры в линейном режиме (температура корпуса 295 K, все напряжения и токи с отрицательным смещением) | |||||
| Напряжение пробоя, (VB) | Id = 10 мкА | 80 | 90 | 100 | В |
| Температурная зависимость VB, λ |
ΔVB / Δ T, линейная аппроксимация |
- |
0,1 |
- |
В/°C |
| Общий темновой ток, (ID) | M=10; первоначально не умноженный Id |
- |
10 |
- |
нА |
| Емкость, (C) | M=10, 1 МГц |
- |
0,4 / 1,5 |
- |
пФ |
| Параметры в гейгеровском режиме | |||||
| Эффективность детектирования, (DE) | Температура корпуса 233 K, 1064 нм, при макс. DCR |
20 |
- |
- |
% |
| Темновая скорость счета, (DCR) | Температура корпуса 233 K, при мин. DE |
- |
- |
20 | кГц |
Максимальные рабочие режимы
| Параметр | Условия | Минимальное | Максимальное | Ед. измерения |
|---|---|---|---|---|
| Прямой ток | Постоянное смещение |
- |
+1 | мА |
| Прямое напряжение | Постоянное смещение |
- |
+1 | В |
| Обратный ток | Постоянное смещение |
- |
-1 | мА |
| Обратное напряжение | Постоянное смещение |
- |
-(Vb + 5) | В |
| Обратное напряжение | Импульсное (стробирующий режим) |
- |
-(Vb + 10) | В |
| Оптическая мощность | Непрерывный режим (CW) |
- |
1 | мВт |
| Температура корпуса |
- |
-60 | 65 | °C |
- Квантовая оптика.
- Квантовые вычисления.
- Измерения спектроскопии и флуоресценции.
- Считывание при очень низком свете.
