PGA-308 Premium - лавинные фотодиоды для счёта единичных фотонов

Фотодетекторы SPAD компании RMY Electronics представляют собой лавинные фотодиоды на основе структуры InGaAs/InP, и разработаны специально для применения в качестве счётчика единичных фотонов.

Эффективный оптический диаметр
10 - 16 мкм
Напряжение пробоя от 50 до 90 В
Чувствительность 0,75 A/Вт
Тип корпуса
 TO-8
Производитель:  RMY ELECTRONICS
Узнать цену

Фотодетекторы SPAD компании RMY Electronics представляют собой лавинные фотодиоды на основе структуры InGaAs/InP, и разработаны специально для применения в качестве счётчика единичных фотонов. Приборы предназначены для использования при импульсном напряжении смещения, превышающем напряжение пробоя (в так называемом «гейгеровском режиме»), и таким образом, единичный фотон, падающий на детектор, вызывает макроскопический импульс тока. В сочетании с соответствующей схемой детектирования (регистрации) фотонов, эти устройства позволяют производить регистрацию единичных фотонов в диапазоне длин волн от 950 до 1600 нм.

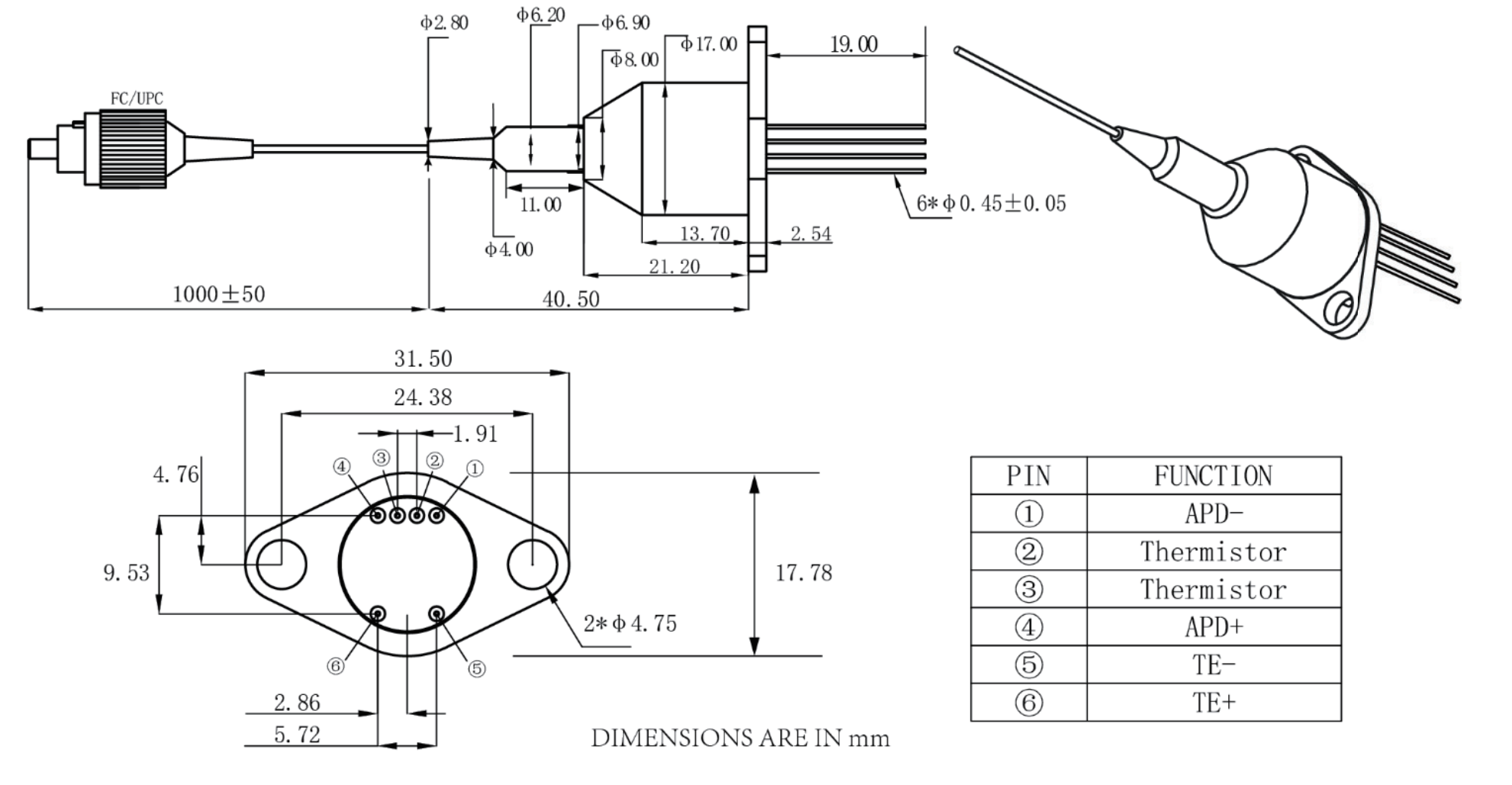

Фотодиоды SPAD компании RMY являются приборами, поставляемыми в стандартном корпусе TO-8 с трёхступенчатым охлаждением и одномодовым волоконным выводом.

Описание параметра Условия испытаний   Минимальное Типовое Максимальное Ед. измерения
Параметры в линейном режиме (TOP = 298 K, все напряжения и токи с отрицательным смещением)
Эффективный оптический диаметр -
 10
 - 16 мкм
Напряжение пробоя, (VB) Id = 10 мкА 50 70 90 В
Температурная зависимость VB, λ ΔVB / ΔT, линейная аппроксимация -
 0,1 -
 В/°C
Квантовая эффективность, (QE) 1550 нм, M = 1 (Линейный режим) -
 60 -
 %
1300 нм, M = 1 (Линейный режим) 75
Чувствительность, (R) 1550 нм, M = 1 (Линейный режим) -
 0,75 -
 А/Вт
1300 нм, M = 1 (Линейный режим) 0,75
Общий темновой ток, (ID) M = 10; первоначально не умноженный Id -
 0,3 -
 нА
Емкость, (C) M = 10, 1 МГц -
 0,25 -
 пФ

Параметры в низкокоростном гейгеровском режиме (TOP = 223 K, 1550 нм, без заглушки)
Описание параметра Условия испытаний   PGA-308-TFX PGA-308-TFZ
 Ед. измерения
Мин. Макс. Мин. Макс.
Эффективность детектирования, (DE)
 Частота повторения стробирования 2 МГц, 1550 нм, 1 МГц, 0,1 фотон/импульс, при макс. DCR 20
 - 20 - %
Темновая скорость счёта, (DCR)
 Частота повторения стробирования 2 МГц, 1550 нм, 1 МГц, 0,1 фотон/импульс, при мин. DE - 2 - 1 кГц
Вероятность ложного импульса (APP)
Частота повторения стробирования 2 МГц, 1550 нм, 1 МГц, 0,1 фотон/импульс, при мин. DE
 -
 0,1%
 - 0,1% /пульс
Параметры в высококоростном гейгеровском режиме (TOP = 223 K, 1550 нм, без заглушки)
Эффективность детектирования, (DE)
 Частота повторения стробирования 100 МГц, 1550 нм, 10 МГц, 0,1 фотон/импульс, при макс. DCR 20
 - 20 - %
Темновая скорость счёта, (DCR)
 Частота повторения стробирования 100 МГц, 1550 нм, 10 МГц, 0,1 фотон/импульс, при мин. DE - 2 - 1 кГц
Вероятность ложного импульса (APP)
Частота повторения стробирования 100 МГц, 1550 нм, 10 МГц, 0,1 фотон/импульс, при мин. DE
 -
 10%
 - 2% /пульс

Максимальные рабочие режимы
Параметр Условия Максимальное значение Ед. измерения
Прямой ток Постоянное смещение +1 мА
Прямое напряжение Постоянное смещение +1 В
Оптическая мощность Непрер. режим (CW) 1 мВт
Обратный ток Постоянное смещение -1 мА
Обратное напряжение Постоянное смещение -(Vb + 5) В
Обратное напряжение Импульсное (стробирующий режим) -(Vb + 10) В

Параметры TEC
Описание параметра Условия испытаний  Макс. Ед. измерения
Ток TEC - 1,5 А
Напряжение TEC - 1,9 В
TEC deltaT Корпус устройства при 298К 77 °C

  • Квантовая оптика
  • Квантовые вычисления
  • Измерения спектроскопии и флуоресценции
  • Считывание при очень низком свете

Модель Описание
PGA-308-TFX Лавинный фотодиод для счёта единичных фотонов
PGA-308-TFZ Лавинный фотодиод для счёта единичных фотонов
