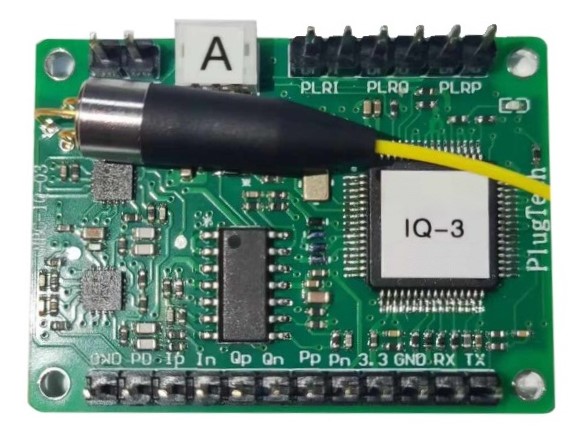

R-BC-IQ-03 - компактные КРТ IQ модуляторов
- Постоянное напряжение смещения -14,5 - +14,5 В.
- Точки стабилизации Peak, Null, Quad±.
- Коэффициент экстинкции до 50 дБ.
- Точность стабилизации ±2°.
Контроллеры рабочей точки серии R-BC-IQ-03 предназначены для стабильной и эффективной работы IQ модуляторов в различных условиях эксплуатации. IQ модуляторы, в свою очередь, состоят из двух модуляторов амплитуды (I и Q плечи) и модулятора фазы (P плечо), и обычно используются в системах когерентной передачи сигналов. Полностью цифровой метод обработки сигналов позволяет контроллерам обеспечивать сверхстабильную производительность IQ модуляторов.
Принцип работы контроллера заключается в подаче на модулятор возмущающего добавочного сигнала (dither signal) с низкой частотой и амплитудой, который накладывается на модулируемый сигнал. Выходные данные с модулятора считываются и обрабатываются, и контроллер определяет состояние напряжения смещения и соответствующую ошибку. На основе произведенных измерений, устройство подает компенсирующее напряжение смещения, тем самым фиксируя рабочую точку в нужном положении.
Контроллеры серии R-BC-IQ-03 имеют компактные размеры, что делает их идеальными для использования в современных системах связи.
Особенности:- Стабилизация трех рабочих точек смещения.
- Различные форматы модуляции: QPSK, QAM, OFDM, SSB и др.
- Система plug-and-play с автоматической калибровкой.
- Peak, Null и Quad± режимы.
- Компактная и плоская конструкция.
- Высокая стабильность благодаря полностью цифровой реализации.
- Ручное управление с помощью перемычек (джамперов).
- Гибкие возможности управления OEM через UART.
- Автоматическое управление или заданное пользователем напряжение смещения.

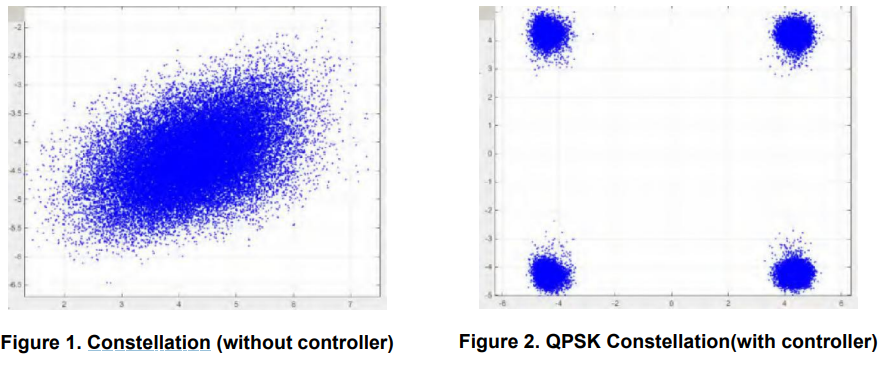

Сигнальное созвездие без контроллера (слева) и сигнальное созвездие для QPSK с контроллером (справа).

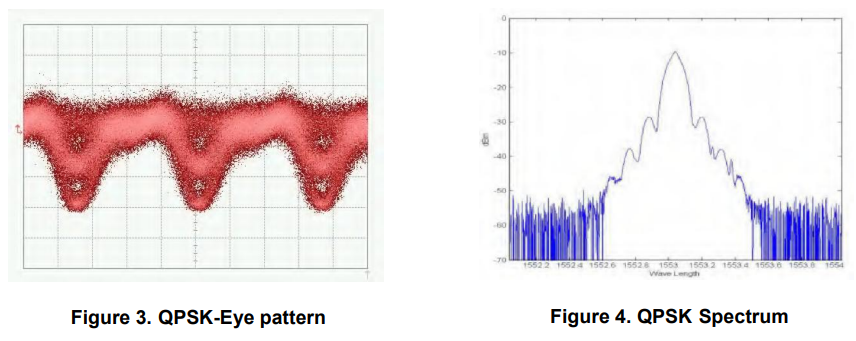

Глазковая диаграмма для QPSK (слева) и спектр QPSK (справа).

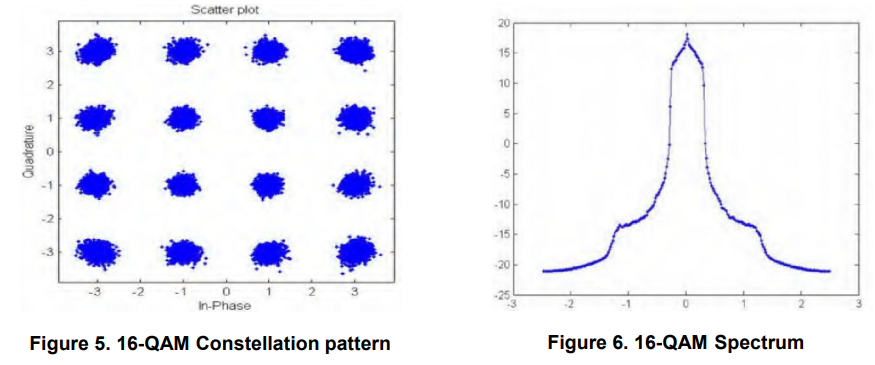

Сигнальное созвездие для 16-QAM (слева) и спектр 16-QAM (справа).
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Параметры управления смещением
|
||||
|
I, Q плечи управляются в нулевой (минимальной) и пиковой (максимальной) точках
|
||||
|
Коэффициент экстинкции
|
- | MER 1 | 50 | дБ |
|
P плечо управляется в точках Q+ (правая квадратура) или Q- (левая квадратура)
|
||||
|
Точность в Quad режиме 2
|
-2 | - | +2 |
° |
|
Время стабилизации
|
15 | 20 | 25 | с |
|
Электрические характеристики
|
||||
|
Положительное напряжение питания
|
+14,5 | +15 | +15,5 | В |
|
Положительный ток питания
|
20 | - | 30 | мА |
|
Отрицательное напряжение питания
|
-15,5 | -15 | -14,5 | В |
|
Отрицательный ток питания
|
8 | - | 15 | мА |
|
Диапазон выходного напряжения
|
-14,5 | - | +14,5 | В |
|
Амплитуда дизеринга
|
- |
1%Vπ |
- | В |
|
Оптические характеристики
|
||||
|
Входная оптическая мощность 3
|
-30 | - | -8 | дБм |
|
Длина волны входного сигнала
|
1100 | - | 1650 | нм |
|
Общие характеристики
|
||||
|
Размеры
|
40×29×8 |
мм | ||
- MER определяется как собственный коэффициент экстинкции модулятора. Достигаемый ER обычно соответствует ER модулятора.
- Пусть Vπ обозначает напряжение смещение при 180°, а VP - оптимальное напряжение смещения в точках квадратуры. Тогда выходное напряжение смещения контроллера тогда будет находиться в диапазоне VP ± (2°/180°)Vπ.
- Входная оптическая мощность не относится к оптической мощности в выбранной точке смещения. Это максимальная оптическая мощность, которую модулятор может передавать в контроллер, когда напряжение смещения находится в диапазоне от −Vπ до +Vπ.
- Контроллеры IQ модуляторов на основе ниобата лития и других.
- QPSK, QAM, OFDM, SSB и др.
- Системы когерентной передачи сигналов.
