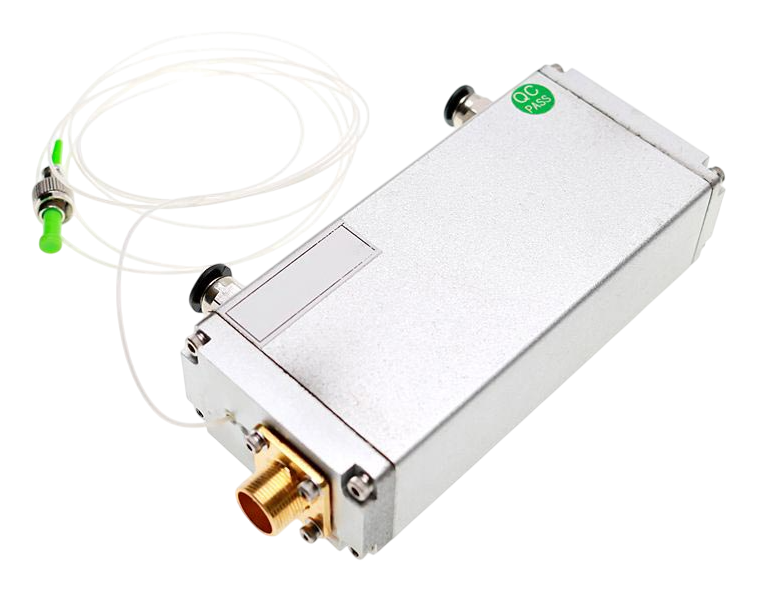

LD-GC-10M - компактная газовая ячейка
- Диапазон длин волн 1500 - 1700 нм.
- Длина оптического пути 10 м.
- Максимальная входная оптическая мощность 2 мВт.
Компактная газовая ячейка LD-GC-10M предназначена для спектрального анализа и обнаружения различных газов. Её внутренняя конструкция основана на запатентованной технологии Boss Gas Cell, что обеспечивает высокую оптическую стабильность.
Ячейка состоит из нескольких основных элементов: полости для газа, отражателя, стандартного оптоволоконного разъёма, порта для ввода и вывода газа и ударопрочного основания. Уникальная конструкция оптического пути, отличающаяся устойчивостью к вибрациям и перепадам температур, гарантирует стабильность работы в самых сложных условиях. Благодаря этому газовая ячейка идеально подходит для детектирования газов в реальном времени. Кроме того, она отличается низким уровнем системного шума, что делает её особенно подходящей для анализа газовых следов.
Особенности:
- Конструкция газовой ячейки отличается стабильностью и устойчивостью к вибрации и внешнему давлению.
- Компактные размеры и удобная для переноски конструкция, что делает ячейку лёгкой в использовании.
- Длинный оптический путь.
- На входе используется стандартное одномодовое оптическое волокно, а на выходе - PD или оптическое волокно.
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Длина оптического пути
|
10 | м |
|
Длина волны
|
1500 - 1700 | нм |
|
Коэффициент пропускания
|
≤ 2 | дБ |
|
Максимальная входная оптическая
мощность |
2 | мВт |
|
Тип оптического волокна
|
Сверхпрочное нечувствительное к изгибу | - |
|
Тип вывода
|
PD | - |
|
Отражатель
|
Диэлектрическая пленка | - |
|
Выдерживаемое напряжение
|
≤ 0,3 | МПа |
|
Газовый интерфейс
|
Ø6 | мм |
|
Газовый объем
|
69 | мл |
|
Масса
|
450 | г |
|
Материал корпуса
|
6061 | - |
|
Рабочая температура
|
-20 - +70 | °C |
|
Температура хранения
|
-40 - +85 | °C |
- Мониторинг загрязняющих веществ в воздухе.
- Мониторинг выбросов дымовых газов при сжигании угля.
- Мониторинг выбросов при сжигании отходов.
- Мониторинг загрязняющих веществ в химической промышленной зоне.
- Промышленный онлайн-мониторинг.
