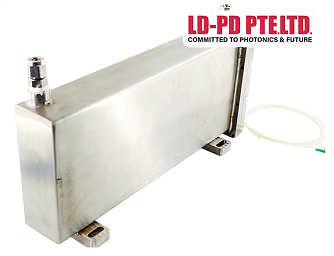

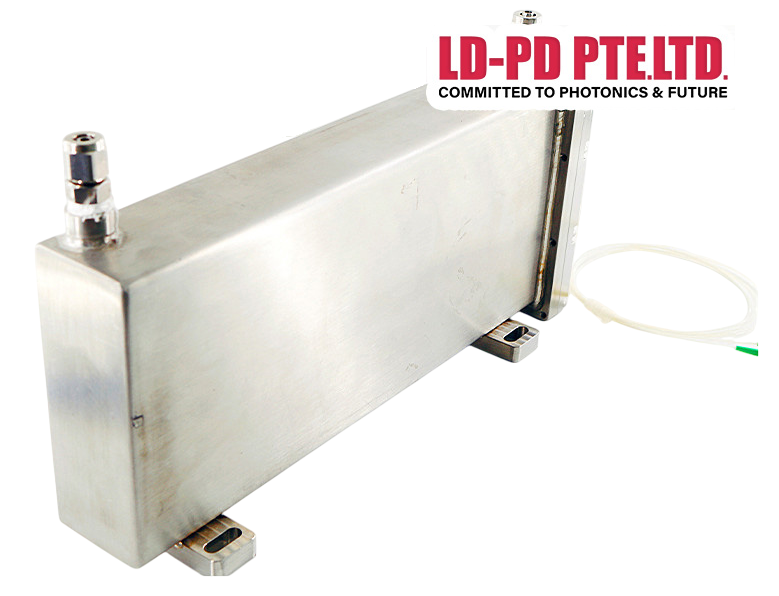

PL-100-S3-AR10-FSA - газовые ячейки Херриотта
- Диапазон длин волн 1500 - 1700 нм.
- Длина оптического пути 100 м.
- Материал SUS304.
- Диаметр газового порта 10 мм.
- Тип волокна SMF-28E.
- Разъем FC/APC.
Газовая ячейка PL-100-S3-AR10-FSA, созданная на основе волоконной структуры, предназначена для спектрального анализа и обнаружения различных газов. Её внутренняя конструкция основана на запатентованной технологии Boss Gas Cell, что обеспечивает высокую оптическую стабильность.
Ячейка состоит из нескольких основных элементов: полости для газа, отражателя, стандартного оптоволоконного разъёма, порта для ввода и вывода газа и ударопрочного основания. Уникальная конструкция оптического пути, отличающаяся устойчивостью к вибрациям и перепадам температур, гарантирует стабильность работы в самых сложных условиях. Благодаря этому газовая ячейка идеально подходит для детектирования газов в реальном времени. Кроме того, она отличается низким уровнем системного шума, что делает её особенно подходящей для анализа газовых следов.
Особенности:
- Сверхпрочная конструкция с защитой от вибраций.
- Компактный корпус, удобный для транспортировки.
- Большой эффективный оптический путь.
- Ввод и вывод осуществляются с использованием стандартного одномодового оптического волокна.
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Длина волны
|
1500 - 1700 | нм |
|
Длина оптического пути
|
100 | м |
|
Тип волокна
|
Нечувствительное к изгибу | - |
|
Разъем
|
FC/APC | - |
|
Материал
|
SUS304 | - |
|
Покрытие зеркала
|
Диэлектрическая пленка HR |
- |
|
Газовый порт
|
NPT1/8 | - |
|
Вводное значение (1550 нм)
|
< 3 | дБ |
|
Обратное пробивное давление
(тестирование с метаном) |
< 0,35 | МПа |
|
Масса
|
1,7 | кг |
|
Размеры
|
89×304×49 | мм |
|
Объем ёмкости
|
450 | мл |
|
Рабочая мощность
|
1 | Вт |
- Инфракрасная спектроскопия поглощения в научных исследованиях.
- Мониторинг газов в промышленных условиях.
- Мониторинг газов в режиме реального времени в промышленной сфере.
- Анализ газовых следов.
| Длина оптического пути | Материал | Диаметр газового порта | Тип волокна и разъема | |
|---|---|---|---|---|
| PL |
40: 40 м 100: 100 м CS: кастомная |
S3: металл SUS304 P: пластик |
6: 6 мм 10: 10 мм С: кастомный |
FSA: волокно SMF-28E и разъем FC/APC FSP: волокно SMF-28E и разъем FC/PC FPP: волокно PM и разъем FC/PC FPA: волокно PM и разъем FC/APC |
